Описание Цифрал С-02

Сумматор Цифрал С-02» предназначен для работы в составе систем подъездных домофонов серии «Цифрал CCD-2094.1».

Сумматор Цифрал С-02 включается в линию между блоком вызова и коммутатором и позволяет одновременную работу в одном подъезде до 4-х блоков вызова «Цифрал CCD-2094.1» на один/два коммутатора "Цифрал КМГ-100".

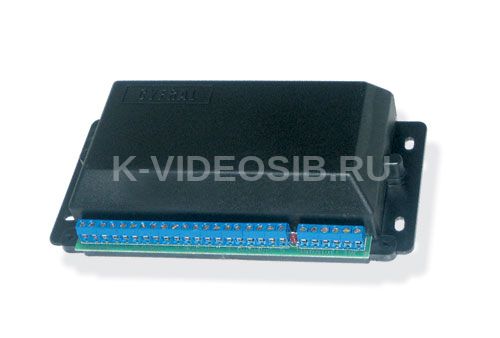

Сумматор Цифрал С-02 выполнен в пластмассовом корпусе.

Функции Цифрал С-02

• подключение абонента к "активированному" блоку вызова (с которого произведен вызов абонента),
• блокировка "неактивированных" блоков вызова во время связи с "активированным" блоком вызова.
• световая индикация состояния линий LU блоков вызова.

Технические характеристики Цифрал С-02

• Количество подключаемых блоков вызова: 4.
• Количество подключаемых коммутаторов: 2.
• Напряжение питания частотой 50 Гц: ~15±2 В.
• Потребляемая мощность, не более: 0,25 Вт.
• Диапазон рабочих температур: -10...+50ºС.
• Габаритные размеры: 180х90х42 мм.

Схема подключения сумматора Цифрал С-02
