Описание Болид РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus)

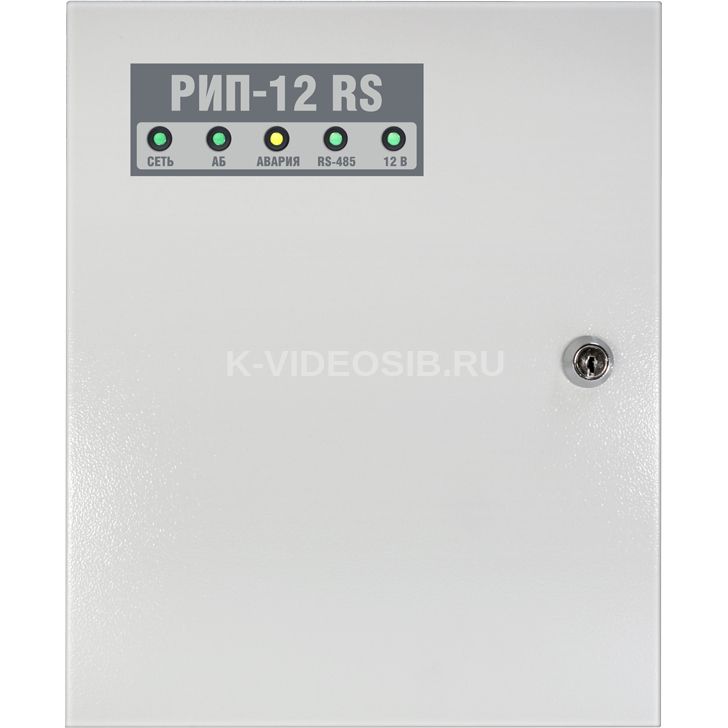

Резервированный источник питания РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus)

Предназначен для работы в составе систем автоматизации и диспетчеризации, для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль РИП осуществляется по протоколу Modbus RTU. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485 (протокол Modbus).

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на контрольные устройства, поддерживающие обмен данными по интерфейсу RS-485 по протоколу Modbus-RTU:
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);
  • "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток РИП более/менее 3,5 А)
  • "Неисправность ЗУ"/ "Восстановление ЗУ" (ЗУ не обеспечивает /обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Неисправность источника питания" /"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает /не обеспечивает номинальное выходное напряжение)
  • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение батарее ниже 11 В, при отсутствии сетевого напряжения)
  • "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
  • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
  • "Тревога взлома"/ "Восстановление зоны контроля взлома" (корпус РИП открыт/ закрыт)
  • "Отключение/подключение выходного напряжения"
• Измерение и передача данных на контрольное устройство по протоколу Modbus RTU:
  • Напряжение в сети
  • Напряжение на АБ
  • Напряжение на выходе
  • Ток нагрузки
• Защита с автоматическим восстановлением работоспособности от:
  • Превышения выходного напряжения
  • Перегрузок по входу "переполюсовки" АБ
  • Замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • Автоматическая проверка состояния АБ тестовой нагрузкой
  • Измерение емкости АБ
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • Программируемый таймер-счетчик времени наработки АБ
  • Отключение АБ при ее разряде и превышении допустимого напряжения
  • Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
  • Контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • Наличия сетевого напряжения
  • Выход сетевого напряжения за пределы нормы (ниже 150В или выше 250В)
  • Наличие или нарушение связи по интерфейсу RS-485
  • Короткое замыкание или перегрузка по выходу
  • Заряд АБ
  • Необходимость замены АБ или проведения технического обслуживания
  • Отключение АБ при ее разряде
  • Неисправность ЗУ
  • Отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощь программы "MProg"

Технические характеристики Болид РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

Напряжение сети		(150…253) В
Выходное напряжение	при питании от сети	(13,6±0,6) В
	при питании от АБ	(9,5…13,5) В
Номинальный выходной ток		3 А
Максимальный выходной ток		4 А
Максимальная мощность, потребляемая от сети		120 ВА
Собственный ток потребления от АБ		не более 40 мА
Емкость АБ		17Ач
Световая индикация		5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		есть
Интерфейс		RS-485, протокол Modbus-RTU
Буфер событий		95 событий
Релейный выход ("Неисправность")		1 шт., оптореле
Максимальное напряжение и ток коммутации реле		80 В, 50 мА
Рабочий диапазон температур		от минус 10 до +40 °С
Относительная влажность		До 93% при 40 °С
Тип корпуса, степень защиты IP		М1 (IP30)
Габаритные размеры		255х310х95 мм
Масса РИП без батареи/с батареей		Не более 2,5 кг / 8кг
Средний срок службы		10 лет
Программирование РИП		Программа "MProg"
Подключение РИП (сечение проводов)		Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа		Настенный, навесной
