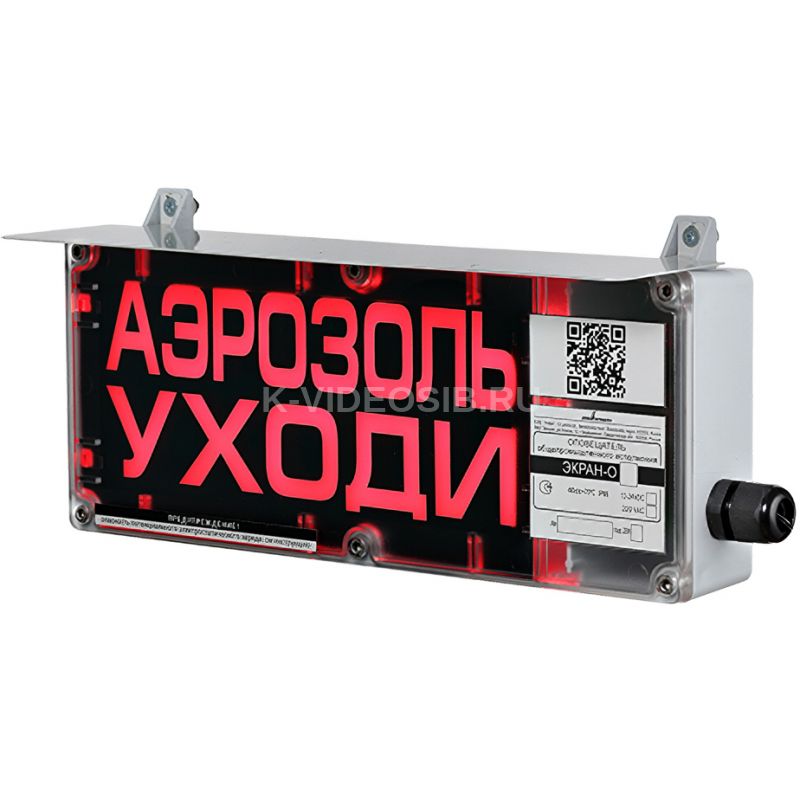

Описание Эридан ЭКРАН-О-СУ-К2-24VDC

Эридан ЭКРАН-О-СУ-К2-24VDC - оповещатель пожарный.

Особенности модели:

• Световой эвакуационный указатель с постоянным свечением табло
• С дополнительной световой секцией, надпись «Автоматика отключена» (по умолчанию) или другая по заявке
• Напряжение притания 12-24В

Табло ЭКРАН-О (табло)

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов в системах пожарной сигнализации и эвакуации. Оповещатель ЭКРАН-О (табло) предназначен для работы в  жестких климатических условиях (-60°C до +75°C), обусловленных низкой температурой окружающей среды, применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и в зонах общепромышленного назначения других производств.

Модификации:

• «ЭКРАН-О-С3» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
• «ЭКРАН-О-С» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
• «ЭКРАН-О-СУ» - световой эвакуационный указатель с постоянным свечением табло

Дополнительные секции оповещателя табло "ЭКРАН-О":

• Световой оповещатель «ЭКРАН-О-С», эвакуационный светоуказатель «ЭКРАН-О-СУ» и светозвуковой оповещатель «ЭКРАН-О-С3» с обозначение К1 - поставляются без дополнительных секций
• Выпускаются оповещатели «ЭКРАН-О-С», «ЭКРАН-О-СУ» и «ЭКРАН-О-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке

Отличительные особенности оповещателя табло "ЭКРАН-О":

• низкое токопотребление - от 70 мА (при режиме "пониженное потребление")
• эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
• контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
• высококонтрастные надписи табло «ЭКРАН-О-С», «ЭКРАН-О-СУ» и «ЭКРАН-О-С3»
• подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
• световой сигнал оповещателя контрастно различим при освещённости до 1500 лк в телесном угле 90 градусов с расстояния 15 метров.
• для «ЭКРАН-О-С3» возможно изменение характера звучания — 2 режима

Конструкция:

• размеры информационного поля основной секции 250х100 мм
• выпускается в корпусе из поликарбоната
• предусмотрена установка козырька (опция)
• поставляются с кабельным вводом КВП12
• предусмотрена замена надписи без демонтажа оповещателя
• возможность настройки режимов звука и света непосредственно на объекте

Ключевые характеристики:

• Наряжение питания 12-24 В или 220 В
• Высокая пылевлагонепроницаемость IP66
• Эксплуатация в жестких климатических условиях от -60 ...+75 °C
• Предусмотрена возможность световой или звуковой дополнительной секции (обозначение К3 и К4)

При заказе оповещателя укажите:

1. Название оповещателя и его модификацию (например: ЭКРАН-О-СЗ).
2. Цвет свечения и фона, какая требуется надпись (например: табло с надписью "ПОЖАР" красным цветом на черном фоне).
3. Есть ли потребность в козырьке. ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!
4. Напряжение питания (например: 12-24В)
5. Наличие дополнительной секции (например: комплектация К2 с доп. секцией, "АВТОМАТИКА ОТКЛЮЧЕНА")



Оповещатель пожарный «ЭКРАН-О» внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан

Условные обозначения:

• С - световой
• СЗ - свето-звуковой
• СУ - указатель

Комплектация оповещателей и указателей "ЭКРАН-О" дополнительной секцией:

№ комплекта	состав комплекта	обозначение комплекта
К1	Оповещатель без доп. секции	ЭКРАН-О-С/СЗ/СУ
К2	Оповещатель с доп. световой секцией	ЭКРАН-О-С/СЗ/СУ
К3	Оповещатель с доп. звуковой секцией	ЭКРАН-О-С/СУ
К4	Оповещатель с доп. светозвуковой секцией	ЭКРАН-О-С/СУ



Наличие козырька:

Оповещатель и указатель "ЭКРАН-О" в стандартной комплектации поставляется без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Кабельный ввод:

Табло "ЭКРАН-О" в стандартной комплектации поставляется с кабельныйм вводом КВП12

Внешний вид	Обозначение	Расшифровка
	КВП12	кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)



Технические характеристики Эридан ЭКРАН-О-СУ-К2-24VDC

cтепень защиты оболочки	IP66
условия эксплуатации, °С	от -60...+75 °C
тип звукового сигнала	сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ	100
напряжение питания, В	12-24 / 100-240
габаритные размеры, не более, мм	390х170х60
масса, не более, кг	2,5
срок службы, не менее, лет	10
гарантийный срок, лет	5



Потребляемый ток ЭКРАН-О-СЗ-К1

Напряжение питания, В	Режим свечения	Потребляемый ток, не более, мА
12	Ярко	150
	ПП	70
24	Ярко	65
	ПП	35
100-240	Ярко	20
	ПП	10



Потребляемый ток дополнительными функциями: - потребление звуковой функции при питании 12-24В/100-240В, 40/5 мА; - потребление световой доп. секции при питании 12-24В/100-240В, не более, 10/5 мА
