Описание Болид С2000-БИ в.3.хх

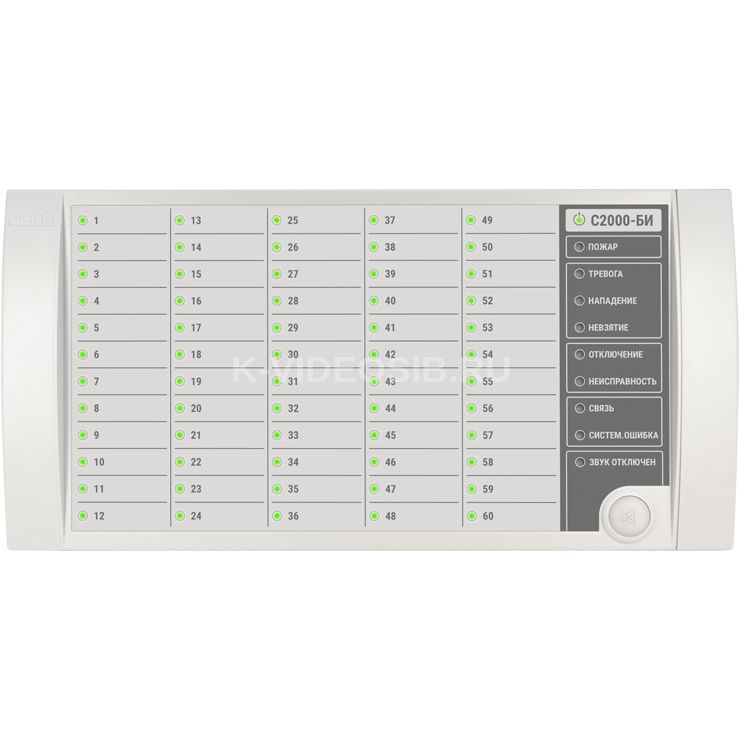

Блок индикации С2000-БИ

"С2000-БИ" предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М") и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.

• Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
• Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ" части системы "Орион"
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• Формирование сообщения о вскрытии корпуса на пульт "С2000"
• Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
• Часовая синхронизация времени с пультом "С2000" ("С2000M")

Технические характеристики Болид С2000-БИ в.3.хх

Наименование параметра Значение параметра

Световая индикация		60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион"
		8 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
		1 индикатор для отображения режимов работы блока
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)		RS-485, протокол Орион
Питание блока		от внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,4 В постоянного тока
Потребляемая мощность		не более 3 Вт
Потребляемый ток	в тревожном режиме	не более 200 мА при напряжении 12 Вне более 100 мА при напряжении 24 В
	в дежурном режиме (все индикаторы выключены)	не более 50 мА при напряжении 12 Вне более 50 мА при напряжении 24 В
Готовность к работе после включения питания		не более 2 с
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		340х170х27 мм
Вес блока		не более 0.6 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной
