Описание 3V Кронштейн КN75

Кронштейн 3V KN75

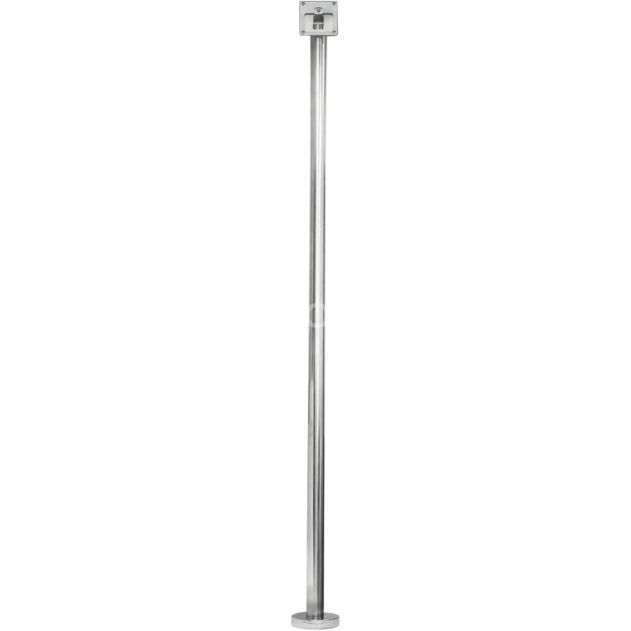

Кронштейн 3V KN75-1400 предназначен для напольной установки терминалов и считывателей.

Разновидность кронштейнов 3V для установки дополнительного оборудования. Изделие позволяет устанавливать терминал под произвольным углом. Кронштейн 3V KN75-1400 предназначен для напольной установки терминалов и считывателей.   Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

	ключ в комплекте
	интеграция с биометрическими терминалами и не только
	используется как дополнительное оборудование на турникеты 3V
	нержавеющая сталь, полимерная покраска, алюминиевый сплав

Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ЗАПРЕЩАЕТСЯ ПРОТИРАТЬ ИЗДЕЛИЕ ЖИДКОСТЯМИ, ВЫЗЫВАЮЩИМИ КОРРОЗИЮ МЕТАЛЛОВ.

Алгоритм установки напольного кронштейна 3V KN75:

1) Крепление кронштейна к полу осуществляется на четыре точки.

2) Монтаж может осуществляться металлическими анкерами, комплектом из пластиковых дюбелей и винтов-глухарей, на химический крепеж. Химический крепеж используется только для монтажа на очень слабые и неподготовленные поверхности. Наиболее надежным креплением является металлический анкер, но для него требуется бетонная поверхность с маркой бетона не менее М150, без дефектов и пустот, в которых анкер не сможет закрепиться своим концом. Для монтажа рекомендуется использовать комплект крепления ограждений 3V (комплект из четырёх пластиковых дюбелей 12х60 и винтов-глухарей 8х100).

3) Кронштейн устанавливается на место его монтажа и проводится разметка для сверления отверстий в полу.

4) Сверление производится сверлом диаметром 12 мм.

В отверстия устанавливаются дюбели диметром 12 мм и длиной 60-80 мм.

5) Затем производится подготовка штроб (борозд) и отверстий в полу для подвода кабелей.

6) Провести кабели через отверстия и трубу кронштейна.

7) После вывода кабелей через крепежные отверстия в основании кронштейна установить шурупы.

8) Выровнять кронштейн.

9) Зажать шурупы.

10) После зажима шурупов необходимо убедиться в устойчивости смонтированного кронштейна.

11) Подключить терминал и прикрутить его к крепежной пластине.

12) Ослабить фиксирующий винт и установить необходимый угол наклона.

13) Зажать фиксирующий винт.

Комплектация

Технические характеристики 3V Кронштейн КN75
