Описание ALer AL-70FC

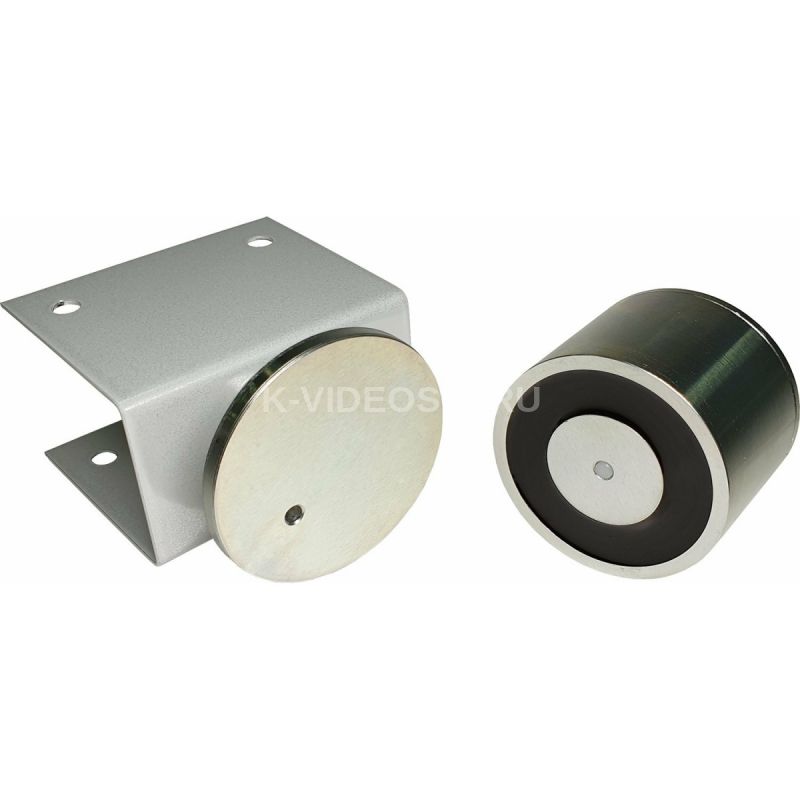

AL-70FC - электромагнитный замок

Изделие предназначено для применения в качестве запирающего устройства стрелы шлагбаума.

Конструкция замка предполагает накладной вариант монтажа для различных преграждающих конструкций.

Изделие выпускается в климатическом исполнении У1 по ГОСТ 15150-69, условия эксплуатации при температурах от минус 40 до плюс 50ºС и относительной влажности 98% при 25 °С.

По степени защиты оболочки от попадания внешних твердых тел и воды изделие соответствует классу IP54 по ГОСТ 14254-2015.

Не допускается эксплуатация изделия в агрессивных средах.

Замок выпускается с постоянно присоединенным 4-х жильным кабелем.

Покрытие кронштейна порошковое - серый (RAL 9006), покрытие корпуса и якоря – цинковое гальваническое.

Пример записи при заказе: AL-70FC Электромагнитный замок.

Комплектность

Комплект поставки:

• корпус -1шт.
• якорь -1шт.
• кронштейн -1шт.
• шайба 8,4 -1шт.
• гайка М8 -1шт.
• руководство по эксплуатации -1шт.
• диод 1N5406 -1шт.

Крепление якоря на стрелу

Крепление якоря на опору

Технические характеристики ALer AL-70FC

• Сила удержания, кг: 70
• Потребляемый ток, мА: 580
• Напряжение питания, В: 24 AC/DC
• Датчик состояния двери: Нет
• Датчик состояния замка: Нет
• Светодиодная индикация состояния: Нет
• Диапазон рабочих температур, °С: -40…+50
• Габаритные размеры. мм: корпус D54х53 мм; якорь D58х31 мм; корпус 70х57х42 мм
• Масса, не более, кг: 1

Габариты корпуса и якоря замка AL-70FC
