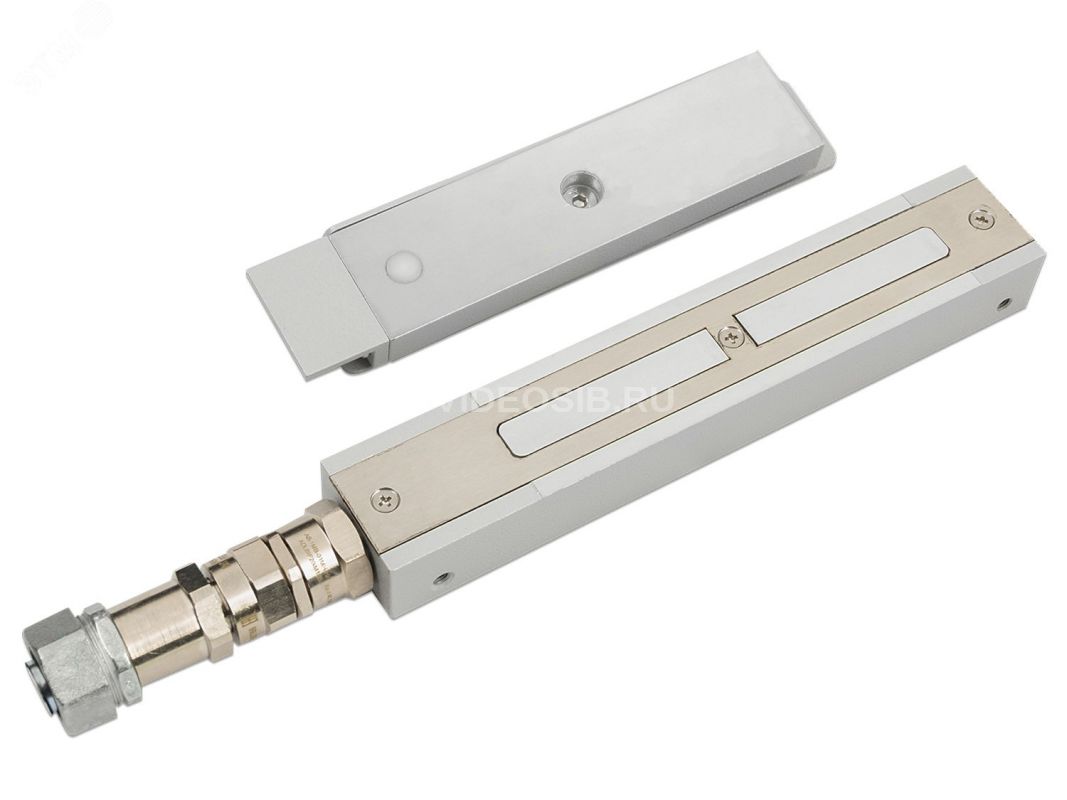

Описание ALer AL-FM-S01-12M

Электромагнитный взрывозащищенный замок AL-FM-S01 разработан на смену замкам MAL-FL и MAL-FE. Замок с встроенным устройством контроля магнитного потока (на основе датчика Холла) или с магнитоконтактным датчиком положения (герконом) предназначен для применения в подземных выработках шахт и рудников и их наземных строениях, в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты). Замок предназначен для применения в системах контроля доступа, системах пожарной и охранно-пожарной сигнализации, в системах безопасности объектов в качестве управляемого исполнительного запирающего устройства. Класс устойчивости к взлому U3 по ГОСТ Р 52582-2006. Замок может устанавливаться в подземных выработках шахт и рудников и их наземных строениях, во взрывоопасных газовых средах, в помещениях и на открытом воздухе, на уличных дверях и калитках. вариант без датчиков, климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С. - с маркировкой взрывозащиты 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X для изделий, предназначенных для применения во взрывоопасных газовых средах (категория смеси –II по газу), а также во взрывоопасных пылевых средах (категория смеси – III по пыли). Замок соответствует требованиям к конструкции согласно ГОСТ Р МЭК 60079-0-2011. По степени защиты оболочки от попадания внешних твердых тел и воды изделие соответствует классу IP67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током изделие соответствует классу I ГОСТ 12.2.007.0-75, при условии подключения к источнику питания с гальванической развязкой выходных цепей от входного сетевого напряжения. Напряжение электропитания изделия 12В постоянного тока. Варианты прокладки кабеля: в металлорукаве или трубе В комплекте: корпус замка, планка, угольник, монтажная пластина, якорь, пластина крепления якоря, комплект крепления якоря Замок AL-FM-S01 изготавливается с присоединенным кабелем с использованием взрывозащищенного кабельного ввода. Рекомендуется использовать совместно с AL-DV-01.

Технические характеристики ALer AL-FM-S01-12M

Маркировка взрывозащиты   1Ex s IIC T5 Gb X / Ex mb IIIC T80 °C Db X

Напряжение питания, В   24DC

Потребление тока, А   0.35

Рабочая температура °C   -40...+50

Степень защиты   IP67

Тип монтажа   Накладной

Тип оборудования   Электромагнитный замок

Усилие удержания, кг   360

Масса, кг   5

Габаритные размеры, мм   237x43x28
