Описание Amatek AN-SGM10P8(7001015)

10-портовый управляемый L2 гигабитный настольный/монтируемый в стойку коммутатор с PoE до 120Вт.

Особенности:

• 8 портов 10/100/1000 Мбит/с с поддержкой PoE+, автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• 2 порта SFP 1000 Мбит/с.

Управление:

• Поддержка VLAN: IEEE 802.1q (4094 VLAN ID, 32 групп VLAN).
• Агрегация (объединение) каналов - cтатическая агрегация до 4 групп портов.
• Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP).  Возможна изоляция портов.
• Зеркалирование портов
• Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (SP, WRR), классификация на основе портов (802.1p CoS)
• IGMP Snooping  v2/v3
• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.
• Статистика обработки пакетов по портам
• Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c)
• Обновление прошивки через WEB-интерфейс
• Импорт/экспорт файла конфигурации настроек коммутатора

Примечание: Данный PoE коммутатор поддерживает управление только по WEB-интерфейсу, не имеет консольного порта, не поддерживает подключение по Telnet и SSH.

Безопасность:

• Протокол безопасности: SNMP
• IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов
• MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети
• Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту
• Storm Control - ограничение трафика через интерфейс коммутатора

Power over Ethernet (PoE):

• 8 порта PoE+, позволяющие передавать питание и данные по одному кабелю
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 af/at
• Поддержка потребляемой мощности до 30 Вт для каждого PoE-порта
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность (бюджет PoE) 120 Вт для всех PoE-портов

Коммуникации

• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
• Слоты SFP позволяет устанавливать SPF модули:
  • 1000Base-SX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров.
  • 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров или 10мкм одномодовое волокно (SMF) от 2 до 5000 метров.
  • 1000Base-EX: одномодовое волокно (SMF) до 40 км, (1310 нм).
  • 1000Base-ZX: одномодовое волокно (SMF) до 70 км, (1550 нм)

Примечание: для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 24 Гбит/с
• Скорость пересылки пакетов 14,88 миллионов пакетов в секунду
• Таблица МАС-адресов 8K
• Jumbo frame: 1522 – 9216 байт
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.
• IP протокол: IPV4.

Свойства

• Защита портов от импульсных перенапряжений (ESD): 6кВ (8/20us)
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Металлический корпус, возможно размещение на рабочем столе, настенного размещения или крепление в стойку 19”, шасси высотой 1U
• Кронштейн для крепления коммутатора в стойку 19” в комплекте
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Охлаждение по безвентиляторной схеме
• Рабочая температура -20 ℃...+50 ℃, относительная влажность 10%...90% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 20Вт
• Питание от сети AC 100-240В, 50/60 Гц (встроенный блок питания).
• Размеры: 286 x 190 x 45 мм
• Вес 1,2кг

Комплект поставки: коммутатор,  шнур питания, паспорт устройства, комплект для монтажа в стойку 19".

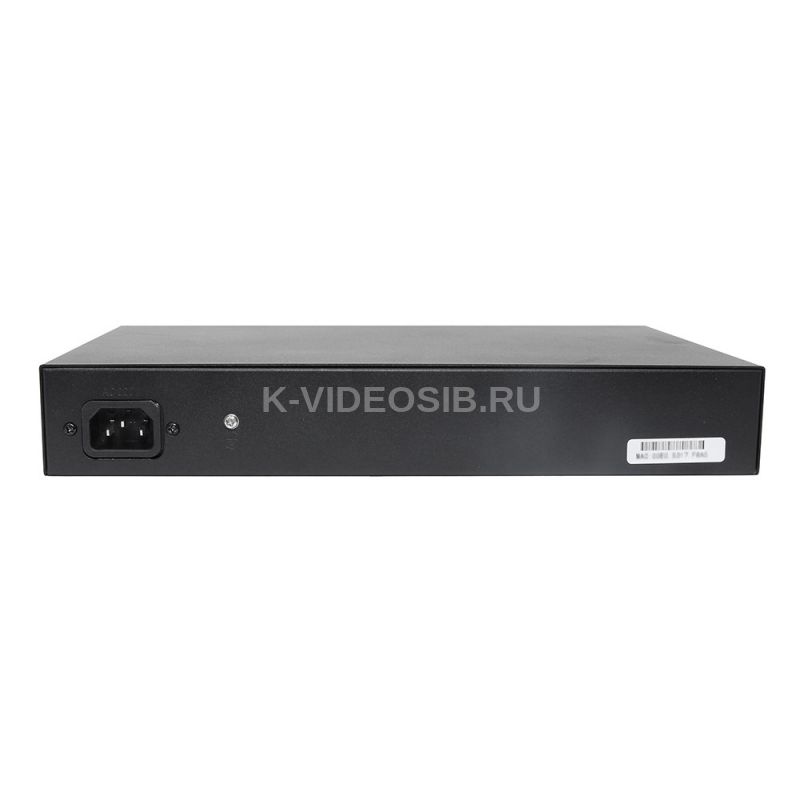

Внимание! Это продукт Класса защиты 1 (снабжен защитным заземлением). Вилка должна быть вставлена в сетевую розетку, снабженную заземляющим контактом. При необходимости, подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.

Технические характеристики Amatek AN-SGM10P8(7001015)

• Тип   управляемый

• Уровень коммутатора    L2

• Общее количество портов    10

• Количество портов PoE   8

• Порты   8 портов (1000Мбит/с, RJ45, PoE+), 2 слота SFP (1000Мбит/с)

• Порты GE (1000 Мбит/с) с PoE (RJ45)    8

• Слоты SFP (оптика)    2 слота SFP

• Дальность передачи   100м/1000 Мбит/с, 250м/10 Мбит/с

• Разъемы   8 RJ45 с авто MDI/MDI-X, 2 слота SFP

• Среда передачи данных (оптика)   1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров, 1000BASE-EX SMF оптоволокно (1310 нм), 1000BASE-ZX SMF оптоволокно (1550 нм)

• VLAN    IEEE 802.1Q

• Кольцевые протоколы    IEEE 802.1d (STP), IEEE 802.1w (RSTP)

• Зеркалирование портов    Есть

• Качество обслуживания (QoS)    планирования очередей (SP, WRR), IEEE 802.1p, CoS

• Агрегация каналов    до 4 групп, группа содержит до 8 портов, ручная

• Управление потоком    Контроль пропускной способности (Bandwidth Control), Статистика обработки пакетов по портам, подавление широковещательных штормов

• Безопасность  MAC Address Binding, Storm Control

• Протоколы безопасности   SNMP

• Сетевые протоколы и стандарты   IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.1d(STP), IEEE802.1w(RSTP), IEEE802.1Q(VLAN), RFC2236(IGMPv2), RFC3376(IGMPv3), RFC791(IPV4), RFC793(TCP), RFC768(UDP), RFC2131 (DHCP), HTTP, IEEE802.3af(PoE), IEEE802.3at(PoE+)

• Другие функции   IGMP Snooping V2/V3, IPV4

• Управление и обслуживание    WEB-интерфейс, SNMP

• Настройка и обновление   Импорт/экспорт файла конфигурации, Обновление прошивки через WEB-интерфейс

• Стандарт PoE (Power over Ethernet)    IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), возможно управление

• Бюджет PoE    120 Вт

• Интерфейсы PoE   1,2 (+), 3,6 (-), метод А

• Коммутационная матрица    24 Гбит/с

• Скорость пересылки пакетов   14.88 Mpps

• Таблица MAC-адресов    8К

• Защита интерфейсов   от перенапряжения, от короткого замыкания, от переполюсовки

• Грозозащита   6кВ

• Метод коммутации    Store and Forward (передача с промежуточным хранением)

• LED индикация   Link/Activity, PoE, питание

• Установка   в стойку 19”, высота 1U, набор кронштейнов в комплекте

• Питание коммутатора   AC 100-240В, (встроенный блок питания)

• Охлаждение   без вентилятора

• Размеры коммутатора   286(ш) x 190(г) x 44.5(в) мм

• Вес   1,2 кг

• Диапазон рабочих температур   от -20°С до +55°С

• Температура хранения   от -40°С до +75°С

• Рабочая влажность   от 5% до 95% RH без конденсата
