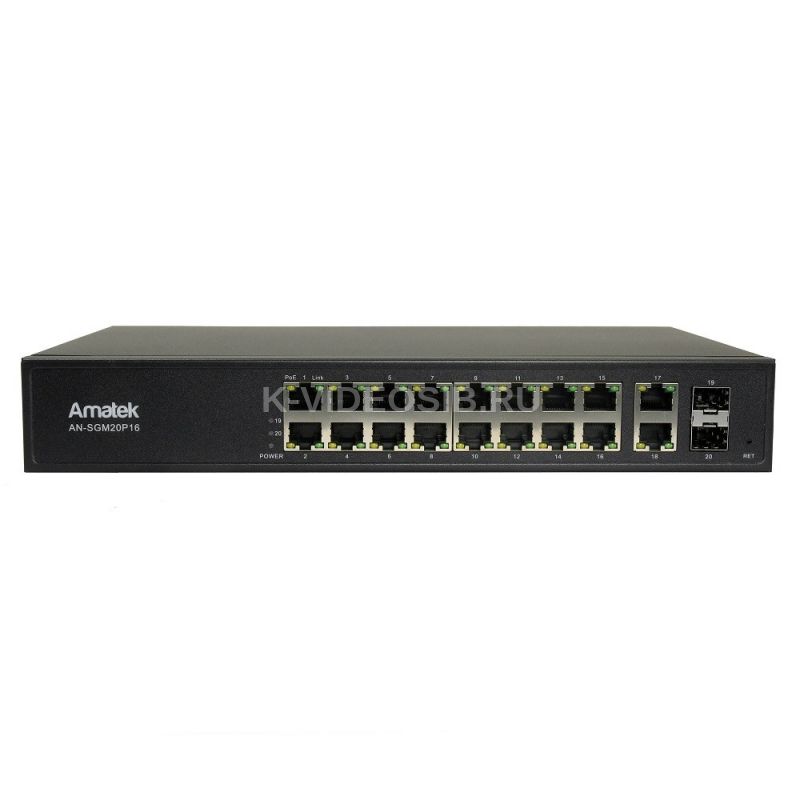

Описание Amatek AN-SGM20P16(7000986)

20-портовый L2+ управляемый 1000 Мбит/с настольный/монтируемый в стойку коммутатор с HiPoE до 300Вт.

Особенности:

2 порта 10/100/1000 Мбит/с с поддержкой HiPoE (до 60Вт), автосогласованием и авто-MDI/MDIX (разъёмы RJ45) 14 портов 10/100/1000 Мбит/с с поддержкой PoE+, автосогласованием и авто-MDI/MDIX (разъёмы RJ45) 2 порта 10/100/1000 Мбит/с Uplink, автосогласованием авто-MDI/MDIX (разъёмы RJ45) 2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX) Управление:

Поддержка VLAN: IEEE 802.1q (4094 VLAN ID, 256 групп VLAN). 802.1ad Port baset VLAN, Voice VLAN, Guest VLAN Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), RFC3619 (EAPS), G.8032 (ERPS). Возможна изоляция порта, BPDU фильтрация / защита, TC/Root защита Зеркалирование портов Качество обслуживания (QoS): 8 очередей вывода на каждый порт, ограничение скорости по порту / потоку, планирование очередей (WRR), SP(Strict Priority), WFQ(Weighted Fair Queuing). Классификации на основе портов (MAC, 802.1p), TOS, Remark. IGMP Snooping  v1/v2/v3,  IGMP querier, до 256 групп MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6 Протокол GMRP для регулирования распространения мультикастового трафика в сети Статическая маршрутизация (Static Route). Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x Статистика обработки пакетов по портам Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c/v3), Telnet, консольный порт Поддержка LLDP протокола Обновление прошивки TFTP или через WEB-интерфейс Импорт/экспорт файла конфигурации настроек коммутатора Мониторинг RMON (v1/v2) позволяет удалённо контролировать технические параметры коммутатора. Безопасность:

Аутентификация IEEE 802.1x Аутентификация доступа пользователей на основе RADIUS / TACACS+ Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса источника и назначения, IP-адреса. Протоколы безопасности: SSH (v1/v2), SSL (v3), SNMP (v1/v2/v3), TLS(v1), HTTPS DHCP Snooping - предотвращает несанкционированные (мошеннические) действия по DHCP сервису Power over Ethernet (PoE):

2 порта HiPoE (до 60Вт), позволяющие передавать питание и данные по одному кабелю. 14 портов PoE+ (до 30Вт), позволяющие передавать питание и данные по одному кабелю. Перераспределение мощности между портами в зависимости от потребления нагрузки Суммарная потребляемая мощность (бюджет) PoE 300 Вт для всех PoE-портов Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) Интерфейсы PoE:  2 порта с HiPoE 1,2,4,5(+) и 3,6,7,8(-), метод А и В. Порты №1-2 14 портов PoE+ 1,2(+) и 3,6(-), метод А. Порты №3-16. Управление PoE: включение/выключение, расписание. Коммуникации:

Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер 2 порта SFP позволяет соединять коммутатор по оптическим линиям передачи данных. Слоты SFP позволяют устанавливать SPF модули:  1000Base-SX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров. 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров или 10мкм одномодовое волокно (SMF) от 2 до 5000 метров. 1 консольный порт (RJ45) Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с Коммутационная способность 128 Гбит/с Скорость пересылки пакетов 40,32 миллионов пакетов в секунду Таблица МАС-адресов 8K с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени Поддержка jumbo-кадров до 10240 байт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet. Метод коммутации – хранение и передача (Store and Forward) Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы. IP протоколы: IPV4, IPV6. Свойства:

Защита портов от перенапряжения, короткого замыкания и переполюсовки. Грозозащита интерфейсов 3кВ (8/20мкс) Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Металлический корпус, класс защиты IP30, возможно размещение на рабочем столе, настенного размещения или крепление в стойку 19”, шасси высотой 1U Кронштейн для крепления коммутатора в стойку 19” в комплекте Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 100 000 часов 2 встроенных малошумящих вентилятора Рабочая температура -20 ℃...+55 ℃, относительная влажность 5%...90% (без конденсации) Потребляемая мощность без подключенных  PoE устройств –  не более 20Вт Питание от сети AC 110-240В, 50/60 Гц (встроенный блок питания). Размеры 295(ш) x 195(г) x 45(в) мм Примечание: Это продукт Класса защиты 1 (снабжен защитным заземлением). При необходимости, подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Обрыв заземляющего проводника может сделать устройство опасным.

Комплект поставки: коммутатор,  шнур питания, инструкция, комплект для монтажа в стойку 19".

Технические характеристики Amatek AN-SGM20P16(7000986)

Общее количество портов  20 Количество портов PoE 16 Порты 2 порта (1000Мбит/с, RJ45, Hi PoE 60Вт), 14 портов (1000Мбит/с, RJ45, PoE+), 2 порта (1000Мбит/с, RJ45), 2 слота SFP (1000Мбит/с), 1 консольный порт RJ45 Порты GE (1000 Мбит/с) с PoE (RJ45)  14 Порты GE (1000 Мбит/с) с Hi PoE (RJ45)  2, до 60Вт каждый Порты GE (1000 Мбит/с) (RJ45)  2 Слоты SFP (оптика)  2 слота SFP Дальность передачи 100м/1000 Мбит/с, 100м/100 Мбит/с, 250м/10 Мбит/с Разъемы 18 RJ45 с авто MDI/MDI-X, 2 слота SFP, 1 консольный порт RJ45 Среда передачи данных (оптика) 1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров, 1000BASE-EX SMF оптоволокно (1310 нм), 1000BASE-ZX SMF оптоволокно (1550 нм) VLAN  IEEE 802.1Q, IEEE 802.1ad, VLAN на основе порта, Voice VLAN Кольцевые протоколы  IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS) Зеркалирование портов  Many-to-1 Качество обслуживания (QoS)  8 соответствий ID с 8 уровнями приоритета очереди, планирования очередей (WRR), планирования очередей (SP, WRR, SP+WRR), IEEE 802.1p, IEEE 802.1Q, DSCP, ToS, WFQ Агрегация каналов  IEEE802.3ad, LACP Управление потоком  Контроль пропускной способности (Bandwidth Control), Статистика обработки пакетов по портам, подавление широковещательных штормов Безопасность DHCP Snooping, MAC Address Binding, ACL (Access Control List), IEEE 802.1x, аутентификация Radius, аутентификация TACACS+, TLS (v1) Протоколы безопасности SSH (v1/v2), SSL, SNMP, TLS (v1) Сетевые протоколы и стандарты IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), 1000BASE‑EX, 1000BASE‑ZX, IEEE802.3x(Flow Control), IEEE802.1d(STP), IEEE802.1s(MSTP), IEEE802.1w(RSTP), G.8032(ERPS), IEEE802.1Q(VLAN), IEEE802.3ad(LACP), IEEE802.1P(GMRP), 802.1x, RFC4251(SSH), RFC2246(SSL), RFC3619(EAPS), RFC1112(IGMPv1), RFC2236(IGMPv2), RFC3376(IGMPv3), RFC2710(MLDv1), RFC3810(MLDv2), RFC826(ARP), RFC791(IPV4), RFC8200(IPV6), RFC854(Telnet), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC2131 (DHCP), DNS, RFC1350 (TFTP), HTTP, RFC2818(HTTPS), RFC2136(DDNS), RFC5321(SMTP), SNMP, IEEE802.3ab(LLDP), IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE), RFC1215(Generic Traps), RFC2819(RMON) Другие функции SNTP, IGMP Snooping V1/V2/V3, MLD Snooping V1/V2, GMPR, RMON, IPV4, IPV6, контроль ARP запросов (Dynamic ARP inspection) Управление и обслуживание  WEB-интерфейс, SNMP, CLI, Telnet, RMON, консольный порт (RJ45) Настройка и обновление Импорт/экспорт файла конфигурации, Обновление прошивки через WEB-интерфейс Стандарт PoE (Power over Ethernet)  IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал), возможно управление, режим антизависания PoE устройств (WatchDog) Бюджет PoE  300 Вт Интерфейсы PoE 1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-) Объем оперативной памяти 128 Мб Объем флеш-памяти 128 Мб Коммутационная матрица  128 Гбит/с Скорость пересылки пакетов 40,32 Mpps Таблица MAC-адресов  8К Jumbo Frame  10К Защита интерфейсов от перенапряжения, от короткого замыкания, от переполюсовки Грозозащита 3кВ, 8/20 мкс Промышленные стандарты FCC Part 15 CISPR (EN55032) class B, EN60950 Метод коммутации  Store and Forward (передача с промежуточным хранением) LED индикация Link/Activity, скорость, PoE, питание Средняя наработка на отказ (MTBF) 100 000 часов Установка в стойку 19”, высота 1U, набор кронштейнов в комплекте Питание коммутатора AC 110-240В, (встроенный блок питания) Потребляемая мощность до 20 Вт, без учёта загрузки PoE Охлаждение 2 встроенных малошумящих вентилятора Размеры коммутатора 295(ш) x 195(г) x 45(в) мм Класс защиты  IP30 Диапазон рабочих температур от -20°С до +55°С Температура хранения от -40°С до +75°С Рабочая влажность от 10% до 90% RH без конденсата
