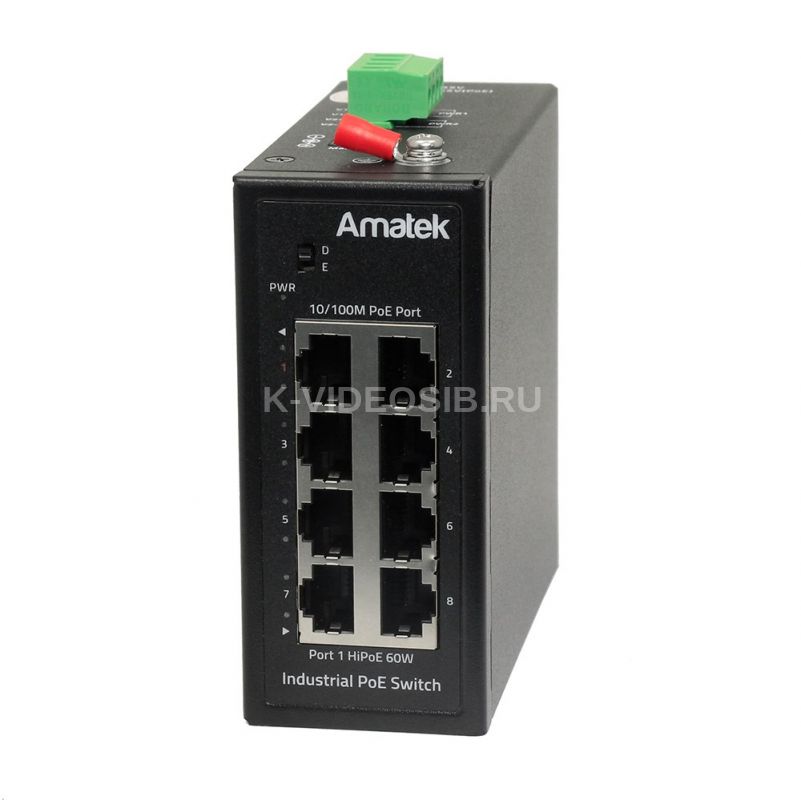

Описание Amatek AN-SX8F(7001048)

Промышленный 8-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 270Вт.

Особенности:

8 портов 10/100 Мбит/с с поддержкой PoE (разъёмы RJ45):  1 порт с HiPoE (60Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1). 7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-8). Управление:

Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x. Power over Ethernet (PoE):

1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 60 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE 7 портов PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-8. Поддерживает устройства PoE/PoE+ Перераспределение мощности между портами в зависимости от потребления нагрузки Общая потребляемая мощность до 270 Вт для всех PoE-портов (зависит от блока питания) Поддержка PoE-устройств на базе стандартов  IEEE 802.3 af/at/bt Коммутация:

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с Коммутационная способность 1,6 Гбит/с Скорость пересылки пакетов 1,19 миллионов пакетов в секунду Таблица МАС-адресов 2K Метод коммутации – хранение и передача (Store and Forward) Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы. Свойства

Защита портов от перенапряжения, короткого замыкания и переполюсовки. Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда: общее напряжение до 6кВ, дифференциальное 2кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ. Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Корпус металлический, класс защиты IP30, возможно крепление на DIN-рейку 35мм. Возможно крепление на DIN-рейку 35мм или установка на стену с использованием дополнительного кронштейна (в комплекте) Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 100 000 часов Охлаждение по безвентиляторной схеме Рабочая температура -40 ℃...+75 ℃, относительная влажность 5%...90% (без конденсации) Потребляемая мощность без подключенных  PoE устройств –  не более 5Вт Питание DC 12-55В:  DC 48-55В - коммутатор выдает питание для PoE-устройств. DC 12-39В - коммутатор не поддерживает PoE. Размеры корпуса 100 х 106 х 44 мм Вес 0,53кг Клеммные колодки и разъём для подачи питания:

Колодка PWR1 для подачи основного питания DC 12-55В:  Контакты "V1 + " - плюс питания. Контакты "V1 - "  - минус питания. Колодка PWR2 для подачи резервного питания DC 12-55В :  Контакты "V2 + " - плюс питания. Контакты "V2 - " - минус питания. PWR3 разъем - штекер (jack) 2,1х5,5мм  питание DC 12-55В. Переключатель режимов работы портов коммутатора:

D - Default (стандартный) режим. PoE порты работают в обычном режиме. E - Extend CCTV режим. Порты 1-8 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с.  Примечание: для работы на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм).

Внимание! Коммутатор снабжен защитным заземлением. Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.

Комплект поставки: коммутатор, кронштейн для установки на стену, клеммная колодка, инструкция.

Примечание: В комплект поставки промышленного коммутатора блок питания не входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (8Вт), но и устройств получающих питание от коммутатора по PoE.

Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 45Вт AP-D48/90  (52В/1,3А) - бюджет POE для питания устройств до 60Вт AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 104Вт AP-D48/135  (52В/2,5А) - бюджет POE для питания устройств до 117Вт AP-DIN48/240  (48В/5А) - бюджет POE для питания устройств до 232Вт AP-DIN48/480  (48В/10А) - бюджет POE для питания устройств до 270Вт Бесперебойные и резервированные блоки питания:

AP-DU48/2DIN  (48В/2,5А) - резервированный БП, бюджет POE для питания устройств до 122Вт AP-SU48/3  (48В/5А) - бесперебойный БП, бюджет POE для питания устройств до 227Вт AP-DU48/3DIN  (48В/5А) - резервированный БП, бюджет POE для питания устройств до 227Вт

Технические характеристики Amatek AN-SX8F(7001048)

Тип неуправляемый, промышленный Уровень коммутатора  L2 Общее количество портов  8 Количество портов PoE 8 Порты 7 портов (100Мбит/с, RJ45, PoE+), 1 порт (100Мбит/с, RJ45, Hi PoE 60Вт) Порты FE (100 Мбит/с) с PoE (RJ45)  7 Порты FE (100 Мбит/с) с Hi PoE (RJ45)  1, до 60Вт Дальность передачи 100м/100 Мбит/с, 250м/10 Мбит/с Разъемы 8 RJ45 с авто MDI/MDI-X, клеммная колодка для подачи питания, 1 разъем jack 2.5х5.5 Управление потоком  Контроль пропускной способности (Bandwidth Control) Сетевые протоколы и стандарты IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), RFC826(ARP), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC5321(SMTP), IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE) Стандарт PoE (Power over Ethernet)  IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал) Бюджет PoE  270 Вт Интерфейсы PoE 1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-), метод А, метод В Коммутационная матрица  1,6 Гбит/с Скорость пересылки пакетов 1.19 Mpps Таблица MAC-адресов  2К Jumbo Frame  10К Защита интерфейсов от перенапряжения, от короткого замыкания, от переполюсовки Грозозащита дифференциальное напряжение до 2кВ (Class B), до 6кВ общее напряжение, до 8кВ контактного разряда, до 15кВ воздушного разряда Переключатель на корпусе передача данных на 250м (10Мб/с) Метод коммутации  Store and Forward (передача с промежуточным хранением) LED индикация Link/Activity, передача на 250 метров, питание Средняя наработка на отказ (MTBF) 100 000 часов Установка на DIN-рейку 35мм, на стену, набор кронштейнов в комплекте Питание коммутатора DC 12-36В (без поддержки PoE), DC 48В-55В Потребляемая мощность 5 Вт, без учёта загрузки PoE Охлаждение без вентилятора Размеры коммутатора 44(ш) х 100(г) х 106(в) мм Диапазон рабочих температур от -40°С до +75°С Температура хранения от -40°С до +85°С Рабочая влажность от 5% до 90% RH без конденсата
