Описание Beward B-431-8P2F

Коммутатор B-431-8P2F является готовым решением для организации уличного узла видеонаблюдения с подключением по оптике и питанием 8 камер по PoE. Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстоянии до 20 км. Внутри установлен коммутатор BEWARD STP-0802HP с бюджетом PoE на 137 Вт.

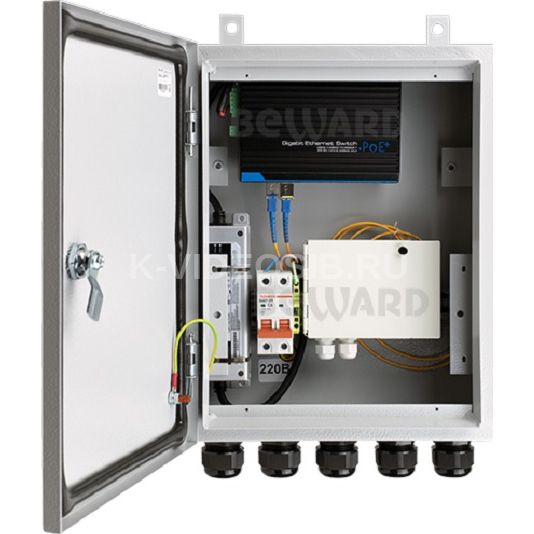

Встроенный оптический кросс В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE коммутатор BEWARD STP-0802HP на 8 камер Два SFP модуля WDM со скоростью передачи данных 1.25Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм) Два оптических патчкорда Оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD и ML-SG-20WDS-31SD.

Дополнительные функции коммутатора При пропадании питания на встроенном коммутаторе BEWARD STP-0802HP замыкается тревожное реле для получения оперативного уведомления о неисправности. Коммутатор STP-0802HP оснащен DIP-переключателем, позволяющим реализовывать дополнительный функционал. Функция Broadcast storm prevention позволяет ограничить скорость передачи определенных пакетов (не относящихся к видео траффику) на уровне 1 Мбит/с, чтобы избежать DDoS-атаки. PoE watchdog мониторит сетевую активность между портами. При пропадании сетевой активности на порту, к которому подключено PoE-устройство, коммутатор перезагрузит это зависшее устройство сбросив питание на данном порту. Функция Fast ring, при использовании нескольких коммутаторов данной модели, позволяет автоматически построить отказоустойчивую линию связи при использовании оптического волокна. Когда основная линия связи отказала, коммутатор переключится на резервную.

Защита от внешних воздействий Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P2F имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.

Особенности

Уличный коммутатор со встроенным оптическим кроссом на 2 кабеля Предустановленные SFP модули с дальностью передачи 20 км Степень защиты IP54 Диапазон рабочих температур от -40 до +50°С Входное питание 220В, встроенный автоматический выключатель Встроенный промышленный коммутатор BEWARD STP-0802HP с 8 портами 10/100/1000 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами 1000 Мбит/с SFP PoE бюджет 137 Вт суммарно на все порты Дополнительные функции коммутатора: Broadcast storm prevention, PoE watchdog и Fast ring Релейный тревожный выход

Технические характеристики Beward B-431-8P2F

Материал корпуса шкафа    Металл (толщина 1.2 мм) Коммутатор Интерфейсы    8 портов RJ-45 10/100/1000Base-T (все с High PoE),     2 порта SFP 1000Base-X,     автоопределение MDI/MDIX на всех портах Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE     IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward (с промежуточной буферизацией) Размер таблицы MAC-адресов    16K MAC с функцией автоматического обновления Буфер данных    2 МБ Коммутационная матрица    20 Гбит/с Пропускная способность    14.9 Mpps @64 Б Максимальный размер пакета    10 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x     в дуплексном и полудуплексном режимах Тревожные интерфейсы    1 релейный выход 1 А 9 В (DC)     Broadcast storm prevention Функции DIP-переключателя    Fast ring     PoE watchdog Эксплуатация Тип входного питания    220 В (AC) Потребляемая мощность    До 150 Вт Выходная мощность PoE    До 30 Вт на порт Бюджет PoE    137 Вт Рабочий диапазон температур    От -40 до +50°С Класс защиты    IP54 Размеры (шхвхг)    400х310х120 мм Вес    6 500 г Способ монтажа    Настенный Комплектация Комплект поставки    Электромонтажный шкаф (с установленным оборудованием внутри)      Коммутатор STP-0802HP      Адаптер питания 150 Вт 48В      Клеммник для включения заземления      Сальник для кабеля в гофротрубе Ø18-25 мм (5 шт)      Замок-защелка для крепления на DIN-рейку      Автоматический выключатель модульный, двухполюсный (6 А)      SFP модуль WDM 1310/1550нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт)      SFP модуль WDM 1550/1310нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт)      Оптический патчкорд (2 шт)      Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами      Проходной адаптер (2 шт)      Оптический пигтейл (2 шт)      Ключ      Упаковочная тара Внимание! В уличных условиях обязательно использование заземления.
