Описание Болид РИП-24 исп. 01 (РИП-24-3/7М4)

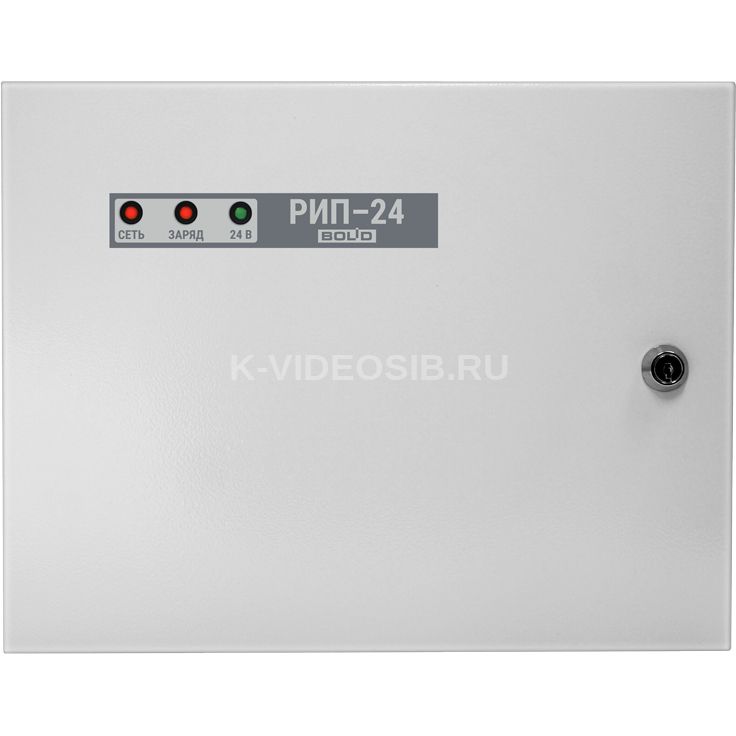

Резервированный источник питания РИП-24 исп.01 (РИП-24-3/7М4)

Предназначен для питания приборов охранной сигнализации, систем видеонаблюдения и контроля доступом. 24В; 3А (мах 4А); рекомендуемая емкость АБ 2*7Ач; световая индикация; звуковая сигнализация; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм.
• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид".
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
• Контроль напряжения АБ и исправности цепей ее подключения
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Защита от превышения допустимого напряжения на АБ
• Световая индикация и звуковая сигнализация аварийных состояний
• Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
• Выход "Авария сети" для дистанционной сигнализации
• Тип монтажа – настенный, навесной

Технические характеристики Болид РИП-24 исп. 01 (РИП-24-3/7М4)

Наименование параметра Значение параметра

Напряжение в сети, В	150-253
Выходное напряжение, В	27±1,2
	20…27
Номинальный выходной ток, А	3
Максимальный выходной ток, А (2 мин)	4
Максимальная мощность, потребляемая от сети, ВА	200
Двойная амплитуда пульсаций выходного напряжения, мВ, не более	30
Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная)	7 А*ч (2 шт.)*
Наличие звукового сигнализатора	+
Количество индикаторов	3
Наличие выхода «Авария сети» (открытый коллектор)	+
Контроль напряжения АБ, индикация заряда	+
Защита от превышения выходного напряжения	есть
Подключение РИП (сечение провода мм2):
К сети	0,75…2,5
К нагрузке	0,5…2,5
Диапазон рабочих температур	от минус 10 до + 40 °C
Относительная влажность	до 90% при +25 °C
Корпус	Металл IP30
Габариты, мм	340х270х100
Масса без АБ, кг, не более	2,5
Тип монтажа	Настенный, навесной
