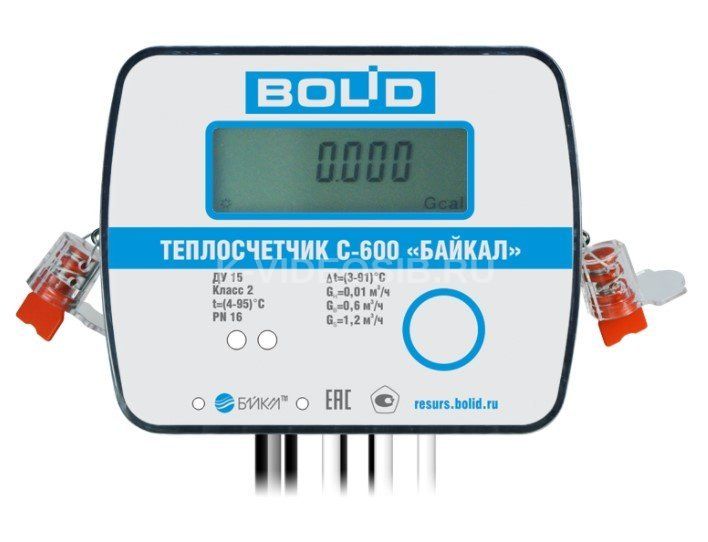

Описание Болид С600-Байкал(BOLID)-20-1,5-RS

Болид С600-Байкал(BOLID)-20-1,5-RS предназначен для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про".

• Тип преобразователя расхода - ультразвуковой
• Корпус вычислителя - отсоединяемый
• Исполнение с одним из цифровых интерфейсов:
  • RS-485
  • оптопорт
• Количество приборов на одной линии RS-485 - до 250 штук
• Питание интерфейса RS-485 - внешнее
• Данные передаваемые в АСКУЭ "Ресурс":
  • Накопленная тепловая энергия, Gcal
  • Температура теплоносителя в подающем трубопроводе, °С
  • Температура теплоносителя в обратном трубопроводе, °С
  • Разница температур теплоносителя, °С
  • Накопленный объём теплоносителя, m³
  • Текущий объёмный расход, m³/h
  • Серийный номер прибора
• Возможно снятие показаний через оптопорт
• Тип установки – универсальный (прямой/обратный трубопровод)

Технические характеристики Болид С600-Байкал(BOLID)-20-1,5-RS

Диаметр условного прохода, Ду, мм - 20 Минимальный объемный расход, Gн (qi1)), м³/ч - 0,015, 0,025 Номинальный объемный расход, Gв (qp1)), м³/ч - 1,5, 2,5 Максимальный объемный расход, Gs2)) (qs1)), м³/ч - 3, 5 Посадочная длина, мм - 130 Габаритные размеры (высота х ширина), мм - 95x85 Масса, кг, не более - 0,75 Присоединительная резьба преобразователя расходы, дюйм - G1 Присоединительная резьба термопреобразователя сопротивления - M10x1; L=8,5 мм Тип трубного соединения - 1" Порог чувствительности, м³/ч - 0,5•Gн Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %, для теплосчетчиков: для класса 2    ±(3+4·ΔtН /Δt +0,02· Gв /G3)) Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %, для теплосчетчиков: для класса 2    ±(2+0,02· Gв /G) Диапазоны измерений температуры, °С - от 4 до 95 Пределы допускаемой абсолютной погрешности измерений температуры, °С - ±(0,6+0,004·t) 4) Пределы допускаемой относительной погрешности измерений разности температур в подающем и обратном трубопроводах, % - ±(0,5+3·ΔtН /Δt) 5) Пределы допускаемой относительной погрешности измерений текущего времени, % - ±0,05 Рабочие условия при эксплуатации: диапазон температуры окружающей среды, °С - от + 5 до +50 диапазон относительной влажности воздуха, % - от 20 до 95 диапазон атмосферного давления, кПа - от 84 до 106,7 Максимальное рабочее давление, МПа - 1,6 Потеря давления при постоянном расходе Gв, МПа, не более - 0,025 Класс защиты по ГОСТ 14254-2015 - IP67 Напряжение встроенного элемента питания постоянного тока, В - 3,6±0,1 Питание RS-485 - внешнее Максимальные токи потребления в режиме "покой"/"опрос" при 12-24 В, мА - 1,0 / 25,0 Средняя наработка на отказ теплосчетчиков, ч, не менее - 104000
