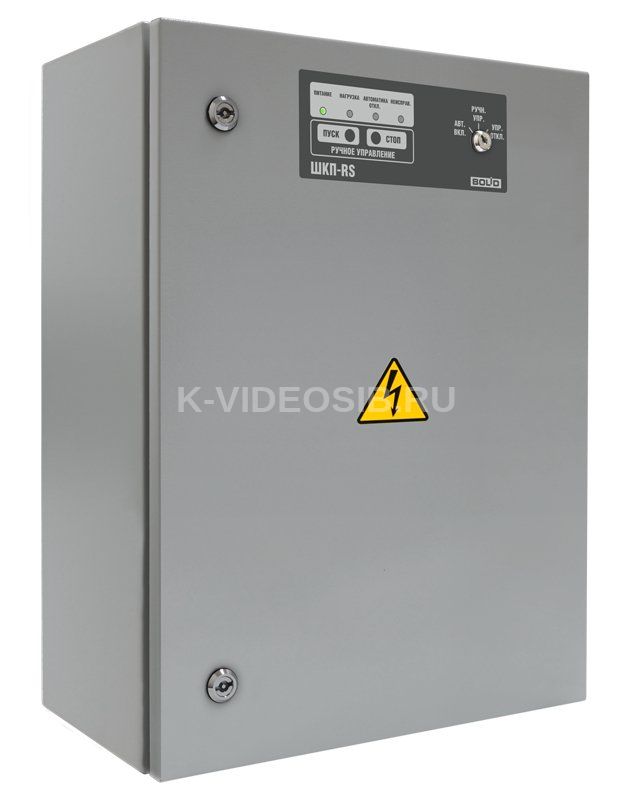

Описание Болид ШКП-75RS(М)

Шкаф контрольно-пусковой с устройством плавного пуска Болид ШКП-75RS(М) предназначен для управления исполнительными устройствами в системах АУПТ: управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения, формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности, контроля 7 входов технологической сигнализации.

Блок ШКП-75RS (М) отличается возможностью подключения большей номинальной нагрузки к выходу 380 В до 75 кВт, массогабаритными характеристиками, автоматическим выключателем без теплозащиты и отсутствием клемм технологических входов.

Блоки рассчитаны на круглосуточный режим работы с заданными выходными параметрами. Предназначены для работы в жилых, коммерческих и производственных зонах. Блоки являются восстанавливаемым, периодически обслуживаемым изделием. Блоки обеспечивают автоматический контроль исправности линий связи с исполнительными устройствами систем противопожарной защиты. Конструкция блоков не предусматривает их использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Технические характеристики Болид ШКП-75RS(М)

Функционал - Шкаф контрольно-пусковой Количество вводов питания - 1 Напряжение питания, B - 380 Ток потребления, мА - 250 Количество управляемых двигателей - 1 Мощность управляемого двигателя, кВт - 45-75 Номинальный коммутируемый ток, А - 185 Количество контролируемых выходов:

• с контролем (10,2…28,0 В, 1,0 А) - 2
• с контролем (380В) - 1

Внешние интерфейсы для обмена, программирования и управления - RS-485 - 2 Количество шлейфов сигнализации - 7 Напряжение на разомкнутых контактах подключения шлейфа, В - 26.5-27.5 Степень защиты - IP54 Наличие устройства плавного пуска - нет Тип автоматического выключателя - 3P 160 Диапазон рабочих температур, °С - -30…+50 Габаритные размеры мм - 650х500х240
