Описание Cabeus FTP-4P-Cat.5e-SOLID-LSZH-100

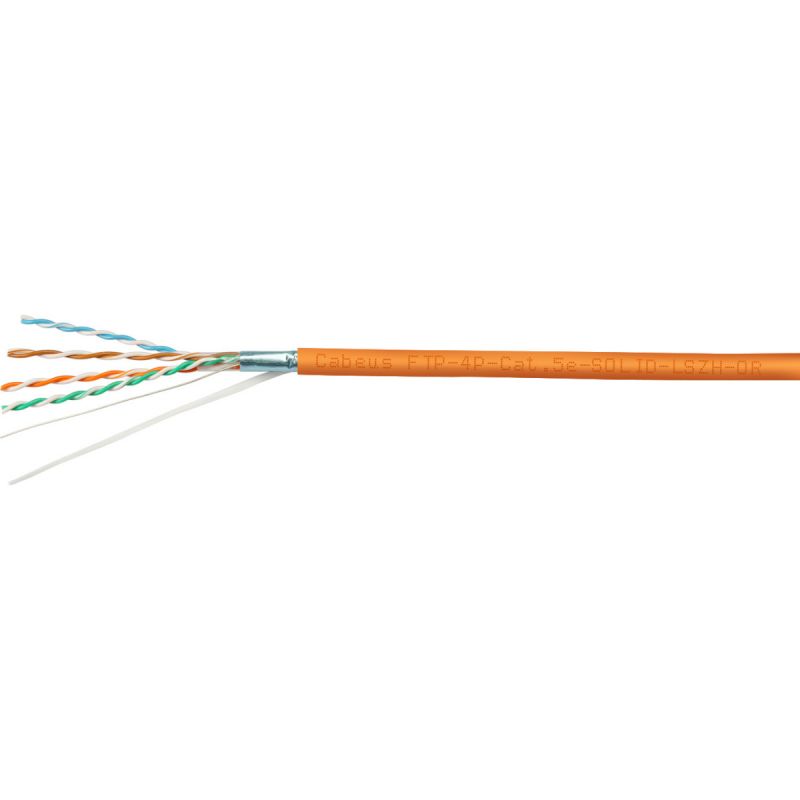

Cabeus FTP-4P-Cat.5e-SOLID-LSZH-100 Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный, экран - фольга, LSZH, нг(А)-HF, (100 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется в картонной коробке «easy-pull box». Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Экран из полиэфирной алюминиевой фольги 4 – Дренажный проводник 5 – Защитная пленка 6 – Медный проводник 7 – Изоляция проводника



Особенности

Параметр Значение

Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	F/UTP
Диаметр проводника	0,50 ± 0,01 мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	4кг
Упаковка	картонная коробка
Длина кабеля	100м



Технические характеристики Cabeus FTP-4P-Cat.5e-SOLID-LSZH-100

Технические параметры

Категория	5e
Тип	F/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,50 ± 0,01 мм (24 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	1,04 ± 0,05 мм
Экранирование	Внешний экран	полиэфирная алюминиевая фольга
	Дренажный проводник	одножильный, электротехническая медь
Оболочка кабеля	Материал	LSZH, нг(А)-HF
	Толщина	0,6 ± 0,05 мм
	Диаметр кабеля	6,1 ± 0,4 мм
	Цвет	оранжевый
Параметры кабеля	Упаковка	картонная коробка
	Длина	100м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -20 до +60
	Допустимая температура эксплуатации	от -20 до +60
	Допустимая температура монтажа	от 0 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
