Описание Cabeus RS-485 2x2x22AWG/7

Двухпарный кабель стандарта RS-485/422 предназначен для передачи низкочастотных сигналов, реализации функций контроля и управления в промышленных сетях. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для стационарной/не стационарной прокладки как внутри, так и вне зданий. Диаметр проводников составляет 22 AWG, конструкция 7х0,25мм. Экранирование кабеля выполнено оплеткой из проволок на основе луженой меди и полиэфирной алюминиевой фольгой. Внешняя оболочка выполнена из ПВХ, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель может применяться в системах с классом защиты IP67.

​​​​​​​

Технические характеристики Cabeus RS-485 2x2x22AWG/7

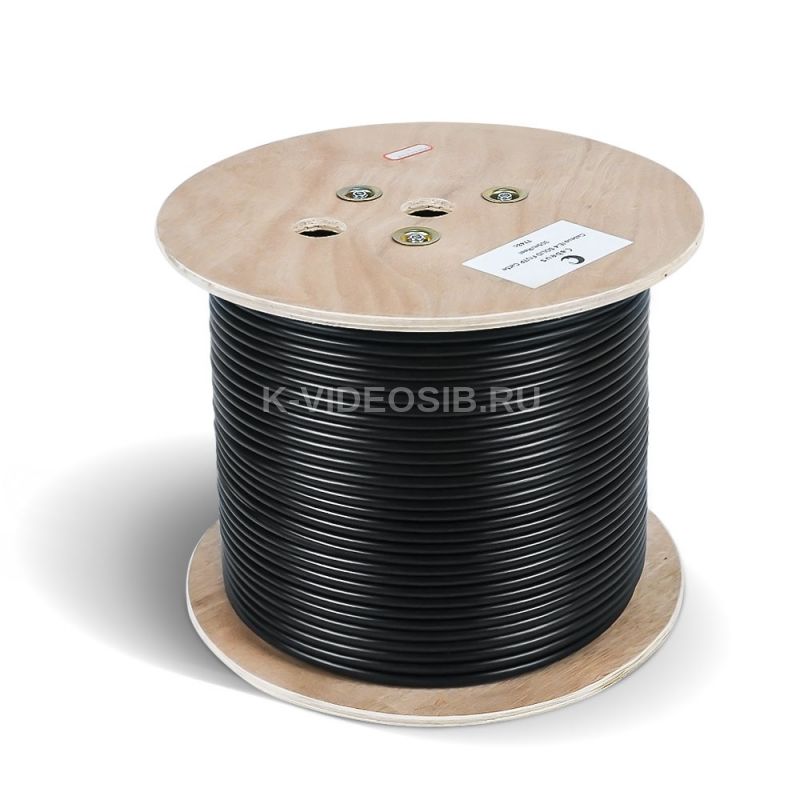

Тип    SF/UTP Соответствие стандартам    RS-485/422 Применение    внутренняя/внешняя прокладка Проводник     Материал    многожильный, луженая электротехническая медь Диаметр    7х0,25 мм (22 AWG) Изоляция проводника     Материал    вспененный полиэтилен (PE foam) Диаметр проводника по изоляции    2,13 ± 0,05 мм Экранирование     Внешний экран    оплетка на основе луженой меди, покрытие 90% полиэфирная алюминиевая фольга Дренажный проводник    одножильный, луженая медь Оболочка кабеля     Материал    поливинилхлорид (PVC), UV Толщина    1,1 ± 0,1 мм Диаметр кабеля    9,5 ± 0,5 мм Цвет    черный Параметры кабеля     Упаковка    фанерный барабан Длина    305 ± 1,5м Допустимое растягивающие усилие    не более 110Н Допустимый радиус изгиба    не менее 8 Ø Допустимая температура хранения    от -40 до +75 Допустимая температура эксплуатации    от -40 до +75 Допустимая температура монтажа    от -20 до +50 Электрические характеристики     Волновое сопротивление    120 ± 12Ом Диапазон частот    1–20 МГц Электр. сопротивление жилы при 20°С    ≤ 94 Ом/км Омическая асимметрия жил в паре    ≤ 2% Электрическая емкость рабочей пары    ≤ 42 пФ/м Сопротивление изоляции жил    ≥ 5 ГОм х км Коэффициент затухания при 20°С на частоте 1 МГц    ≤ 21,3 дБ/км 10 МГц   ≤ 72,2 дБ/км 20 МГц     ≤ 102,0 дБ/км
