Описание Cabeus SFTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Cabeus SFTP-4P-Cat.5e-SOLID-OUT-LSZH-UV Кабель витая пара экранированная SFTP (SF/UTP), категория 5e, 4 пары (24 AWG), одножильный, для внутренней и внешней прокладки (+75 C - -40 C), LSZH-UV (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для прокладки внутри и вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF, стойкого к ультрафиолету. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.

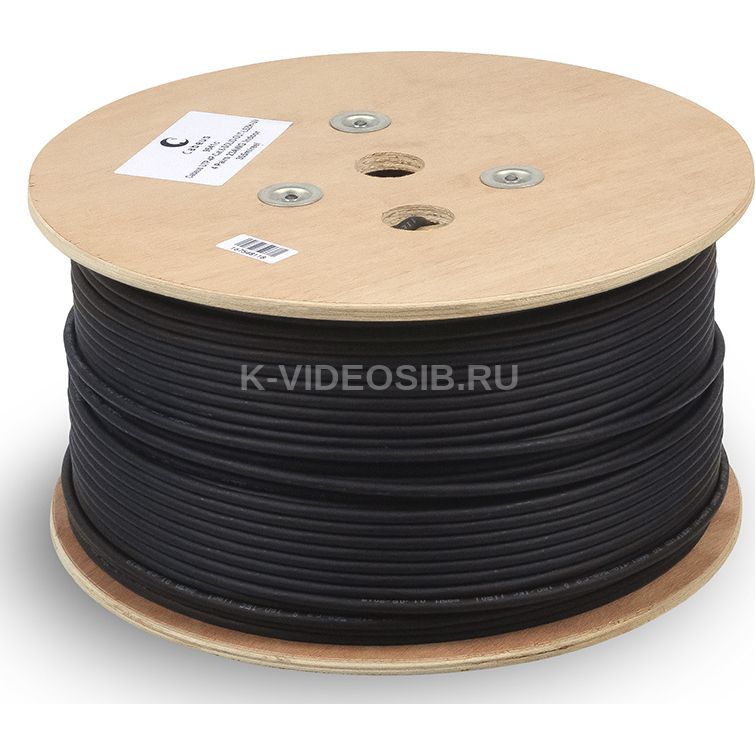

Общий вид кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Оплетка из алюминиево-магниевого сплава 4 – Дренажный проводник 5 – Экран из полиэфирной алюминиевой фольги 6 – Защитная пленка 7 – Медный проводник 8 – Изоляция проводника



Особенности

Параметр Значение

Напряжение	не более 50 В
Категория	5e
Число пар	4
Тип	SF/UTP
Диаметр проводника	0,50 ± 0,01мм (24 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	безгалогенный компаунд (LSZH + UV)
Цвет	черный
Применение	внутренняя/внешняя прокладка
Масса	13,6 ± 0,5кг
Упаковка	фанерный барабан



Технические характеристики Cabeus SFTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Технические параметры

Категория	5e
Тип	SF/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя/внешняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,50 ± 0,01 мм (24 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	0,88 ± 0,05 мм
Экранирование	Внешний экран	полиэфирная алюминиевая фольга, покрытие 100% оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 65%
	Дренажный проводник	одножильный, электротехническая медь
Оболочка кабеля	Материал	безгалогенный компаунд (LSZH + UV)
	Толщина	0,65 ± 0,05 мм
	Диаметр кабеля	6,5 ± 0,4 мм
	Цвет	черный
Параметры кабеля	Упаковка	фанерный барабан
	Длина	305 ± 1,5м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -40 до +75
	Допустимая температура эксплуатации	от -40 до +75
	Допустимая температура монтажа	от -20 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
