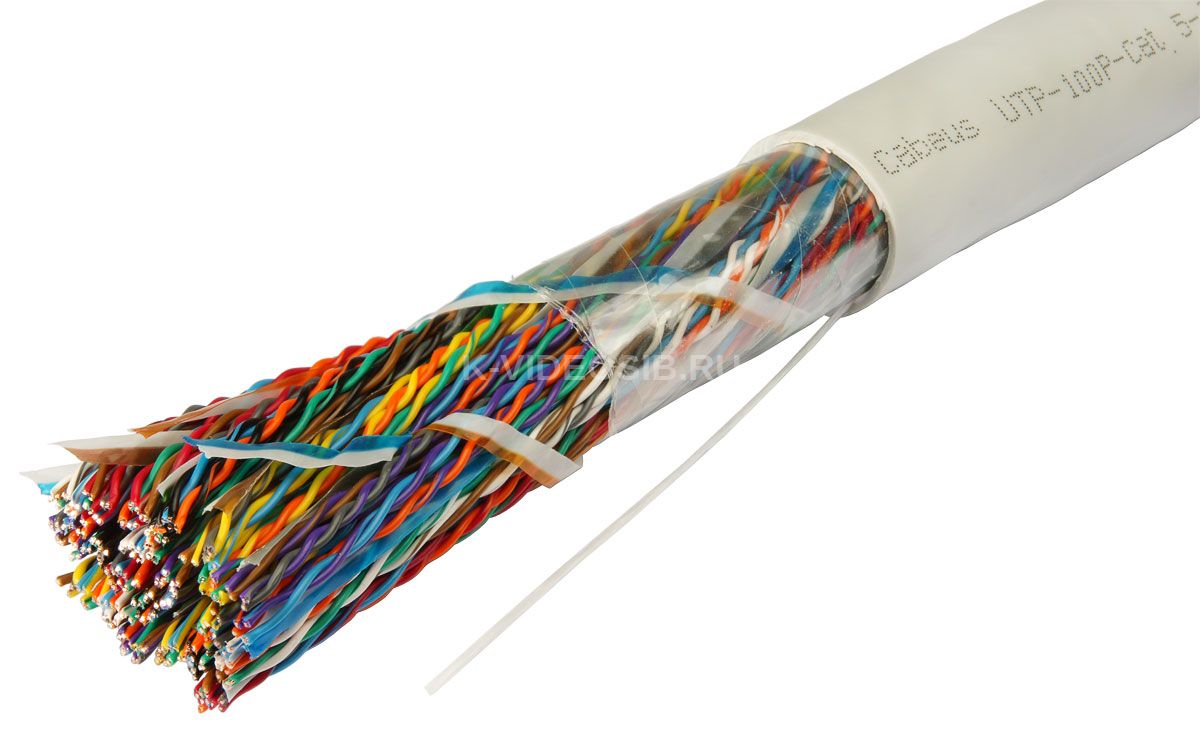

Описание Cabeus UTP-100P-Cat.5-IN

Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 100 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерных барабанах и отрезается по метрам. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Схема строения кабеля

Цветовая кодировка проводников многопарных и телефонных кабелей Cabeus​​​​​​​

Технические характеристики Cabeus UTP-100P-Cat.5-IN

Категория    5 Тип    U/UTP Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение    внутренняя прокладка Проводник     Материал    одножильный, электротехническая медь Диаметр    0,50 ± 0,005 мм (24 AWG) Изоляция проводника     Материал    полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции    0,90 ± 0,05 мм Оболочка кабеля     Материал    поливинилхлорид (PVC) Толщина    1,5 ± 0,05мм Диаметр кабеля    25 ± 0,4 мм Цвет    серый Параметры кабеля     Упаковка    фанерный барабан Допустимое растягивающие усилие    не более 500Н Допустимый радиус изгиба    не менее 10 Ø Допустимая температура хранения    от -20 до +60 Допустимая температура эксплуатации    от -20 до +60 Допустимая температура монтажа    от 0 до +50 Электрические характеристики     Волновое сопротивление    100 ± 15Ом Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м Омическая асимметрия    ≤5% Частотные характеристики Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ    PS NEXT, дБ    ACR-F, дБ    PS ACR-F, дБ 1.0                    20.0         2.0                65.3              62.3                63.8              60.8 4.0                    23.0         4.0                56.3              53.3                51.7              48.7 8.0                    24.5         5.8                51.8              48.8                45.7              42.7 10.0                  25.0         6.5                50.3              47.3                43.8              40.8 16.0                  25.0         8.2                47.3              44.3                39.7              36.7 20.0                  25.0         9.3                45.8              42.8                37.7              34.7 25.0                  24.3       10.4                44.3              41.3                35.8              32.8 31.25                23.6       11.7                42.9              39.9                33.9              30.9 62.5                  21.5       17.0                38.4              35.4                27.8              24.8 100.0                20.1       22.0                35.3              32.3                23.8              20.8
