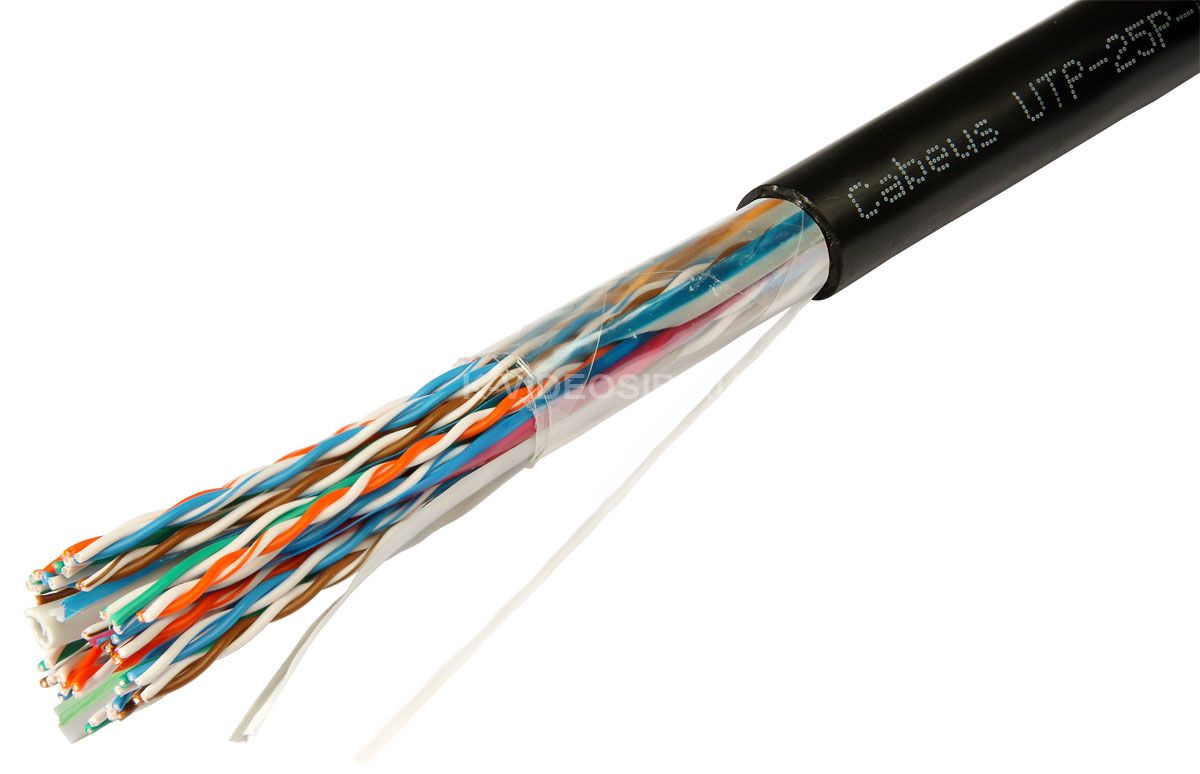

Описание Cabeus UTP-25P-Cat.5-OUT

Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 25 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерных барабанах и отрезается по метрам. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

​​​​​​​

Схема строения кабеля

​​​​​​​

Цветовая кодировка проводников

Технические характеристики Cabeus UTP-25P-Cat.5-OUT

Категория    5 Тип    U/UTP Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение    внешняя прокладка Проводник     Материал    одножильный, электротехническая медь Диаметр    0,50 ± 0,005 мм (24 AWG) Изоляция проводника     Материал    полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции    0,90 ± 0,05 мм Оболочка кабеля     Материал    полиэтилен (PЕ) Толщина    1,0 ± 0,05мм Диаметр кабеля    13,3 ± 0,4 мм Цвет    черный Параметры кабеля     Упаковка    фанерный барабан Допустимое растягивающие усилие    не более 110Н Допустимый радиус изгиба    не менее 10 Ø Допустимая температура хранения    от -40 до +60 Допустимая температура эксплуатации    от -40 до +60 Допустимая температура монтажа    от -10 до +50 Электрические характеристики     Волновое сопротивление    100 ± 15Ом Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м Омическая асимметрия    ≤5% Частотные характеристики Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ    PS NEXT, дБ    ACR-F, дБ    PS ACR-F, дБ 1.0                    20.0         2.0                65.3              62.3                63.8              60.8 4.0                    23.0         4.0                56.3              53.3                51.7              48.7 8.0                    24.5         5.8                51.8              48.8                45.7              42.7 10.0                  25.0         6.5                50.3              47.3                43.8              40.8 16.0                  25.0         8.2                47.3              44.3                39.7              36.7 20.0                  25.0         9.3                45.8              42.8                37.7              34.7 25.0                  24.3       10.4                44.3              41.3                35.8              32.8 31.25                23.6       11.7                42.9              39.9                33.9              30.9 62.5                  21.5       17.0                38.4              35.4                27.8              24.8 100.0                20.1       22.0                35.3              32.3                23.8              20.8
