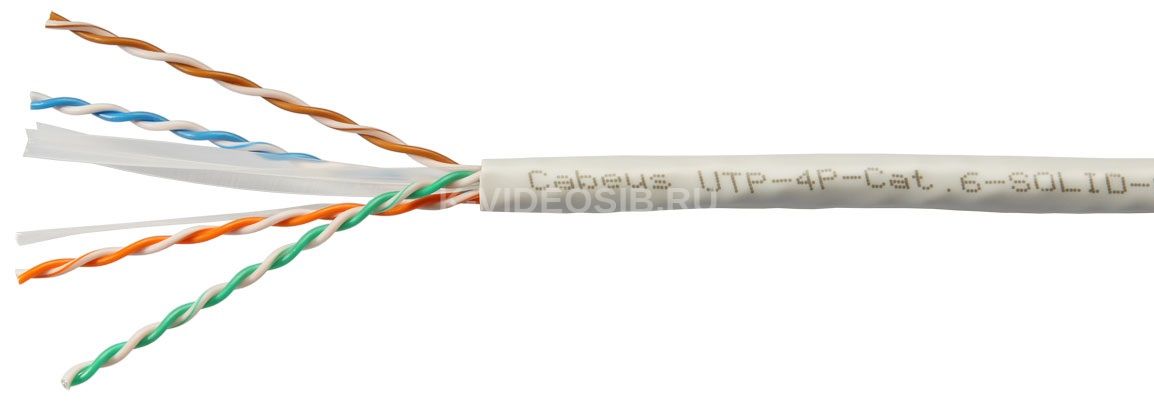

Описание Cabeus UTP-4P-Cat.6-SOLID-LSZH-WH-20

Четырехпарный кабель категории 6 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 5 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)

• Изоляция проводника – высокоскоростной полиэтилен

• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры

• Соответствие ГОСТ 54429 и ТР ТС 004/2011

• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx

• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke

• Исключение использования вторичного сырья на любом этапе производства кабеля

Технические характеристики Cabeus UTP-4P-Cat.6-SOLID-LSZH-WH-20

Категория	6
Тип	U/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,57 ± 0,005 мм (23 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	1,01 ± 0,05 мм
Оболочка кабеля	Материал	LSZH, нг(А)-HF
	Толщина	0,6 ± 0,05мм
	Диаметр кабеля	6,2 ± 0,5 мм
	Цвет	белый
Параметры кабеля	Упаковка	Зип-пакет
	Длина	20м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -20 до +60
	Допустимая температура эксплуатации	от -20 до +60
	Допустимая температура монтажа	от 0 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 145 В

Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	74,3	72,3	67,8	64,8
4,0	20,3	3,8	65,3	63,3	55,8	52,8
8,0	24,5	5,3	60,8	58,8	49,7	46,7
10,0	25,0	6,0	59,3	57,3	47,8	44,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
200,0	18,0	29,0	39,8	37,8	21,8	18,8
250,0	17,3	32,8	38,3	36,3	19,8	16,8
