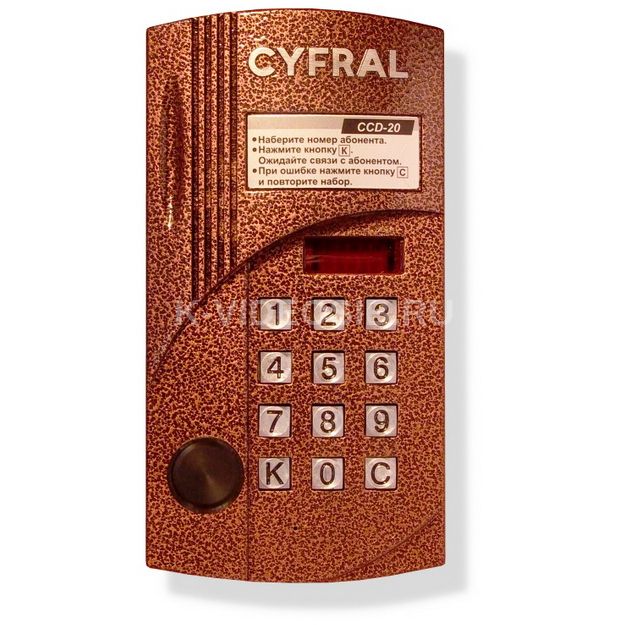

Описание Цифрал CCD-20/РVС

Микропроцессорный блок вызова Цифрал CCD-20/РVС предназначен для использования в составе домофонных систем «Цифрал» и установки в подъездах жилых домов, офисов и промышленных предприятий.

Использование микропроцессоров позволило увеличить надежность и функциональные возможности блока вызоваЦифрал CCD-20/РVС.

Цифрал CCD-20/РVС имеет встроенную цветную видеокамеру и рассчитан на работу с видеомониторами "Цифрал", также встроенный считыватель бесконтактных ключей и собственный процессор для их обработки.

Блок вызова Цифрал CCD-20/РVС рассчитан на подключение до 20 абонентов. Вызов абонента осуществляется набором соответствующего номера на 12-ти кнопочной клавиатуре с подтверждением на информационном табло.

Блок вызова Цифрал CCD-20/РVС изготовлен на базе литой металлической панели, покрытой стойкой полимерной краской.

Функции Цифрал CCD-20/РVС

• Аудио- и/или видеосвязь с абонентом.
• Возможность работы с координатными абонентскими переговорными устройствами.
• Возможность автоматического тестирования линии связи.
• Программируемое отключение/включение абонента к линии связи.
• Открывание дверного замка с помощью цифровых бесконтактных ключей.
• Звуковое подтверждение посылки вызова абоненту и открывания дверного замка.
• Возможность использования музыкальных фрагментов в качестве звонка.
• Регулирование громкости вызывного сигнала и чувствительности микрофона.
• Информационное табло, показывающее номер вызываемого абонента и служащее для программирования.

Технические характеристики Цифрал CCD-20/РVС

• Количество абонентов: 20
• Количество ключей: 1500
• Длительность удержания замка в открытом состоянии: 1…8 сек.
• Длительность сигнала вызова: 40 сек.
• Длительность разговора: 90 сек.
• Электропитание: ~15 В.
• Потребляемая мощность не более: 5 Вт.
• Диапазон рабочих температур: -40...+50°С
• Способ монтажа: врезной.

Схема соединения домофона Цифрал CCD-20/РVС
