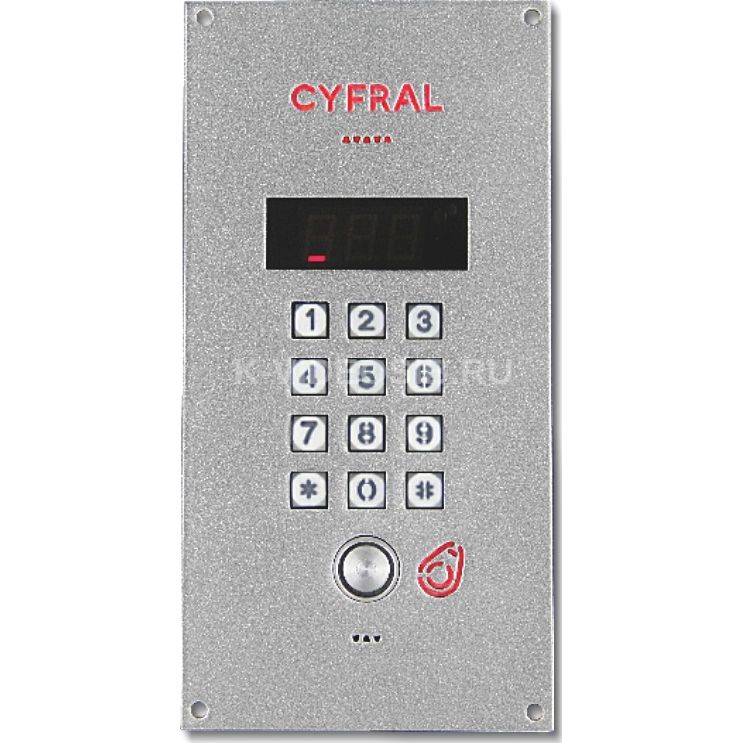

Описание Цифрал CCD-20.1/TC

Блок вызова ЦИФРАЛ CCD-20.1/ТС предназначен для работы в подъездах многоквартирных жилых домов, офисах, промышленных зданиях в качестве системы ограничения доступа.

Лицевая панель блока изготовлена из листовой стали толщиной 2 мм и после предварительного грунтования покрыта специальной порошковой краской, дающей эффект «металлик» с глянцевой поверхностью.

Блок вызова выполнен на основе однокристального микроконтроллера со специальным программным обеспечением. Домофон спроектирован и изготовлен для работы в сложных климатических условиях.

ССD-20.1/ТС имеет встроенный считыватель ключей. Все ключи и настройки хранятся в памяти блока вызова. Блок вызова рассчитан на подключение 20 абонентов. Вызов абонента осуществляется набором соответствующего номера на 12-ти кнопочной клавиатуре с подтверждением на информационном табло.

Блок вызова имеет адаптивную подсветку кнопок, обозначения ключа, надписи «CYFRAL». Яркость свечения светодиодов подсветки изменяется в зависимости от интенсивности освещения.

При ярком освещении светодиоды не светятся, при отсутствии/очень плохом освещении, светодиоды светятся в полную мощность. Цвет надписи «CYFRAL» и обозначения ключа на панели блока вызова красный. Цвет клавиатуры – белый, но может отличаться по желанию заказчика.

Дополнительно в составе домофонной системы вместе с блоком вызова ЦИФРАЛ CCD-20.1/ТС могут применяться устройства ЦИФРАЛ DVC 2.0 и ЦИФРАЛ DVC 2.0 IP

Функции

• Подача звукового сигнала вызова абоненту;
• Осуществление двухсторонней связи абонента с посетителем;
• Дистанционное открывание дверного электромагнитного замка абонентом;
• Возможность открывания двери с помощью ключей контактных цифровых ЦИФРАЛ DC-2000А , Touch Memory Dallas (DS1990) и их аналогов;
• Возможность открывания двери набором индивидуального кода, присвоенным каждому абоненту;
• Возможность открывания двери набором общего кода;
• Звуковое подтверждение нажатия кнопок клавиатуры на блоке вызова;
• Индикация набираемого номера на дисплее;
• Звуковое подтверждение посылки вызова абоненту;
• Звуковое подтверждение открывания дверного электромагнитного замка;
• Звуковое подтверждение в переговорном устройстве абонента при использовании его личных ключей;
• Подсветка кнопок, ключевого устройства, надписи CYFRAL.

Схема подключения домофона ЦИФРАЛ CCD-20.1/ТС, ЦИФРАЛ CCD-20.1/Р с устройством ЦИФРАЛ DVC 2.0 и видеомонитором стандарта COMMAX (с использованием адаптера АВМ-03 и видеоразветвителями ВР-01)

Схема подключения домофона ЦИФРАЛ CCD-20.1/ТС, ЦИФРАЛ CCD-20.1/Р с устройством ЦИФРАЛ DVC 2.0 и видеомонитором ЦИФРАЛ ВМ-3020

Схема подключения домофона ЦИФРАЛ CCD-20.1/ТС, ЦИФРАЛ CCD-20.1/Р

Схема подключения контроллера замка ЦИФРАЛ/ТС-01 к домофону ЦИФРАЛ CCD-20.1/ТС

Технические характеристики Цифрал CCD-20.1/TC

• Количество абонентов: 20
• Количество ключей: 1500 (при использовании микросхемы памяти 24LC64)
• Длительность удержания замка в открытом состоянии: 1…8 сек.
• Длительность сигнала вызова: 40 сек.
• Длительность разговора: 90 сек.
• Электропитание: ~15 В.
• Потребляемая мощность не более: 5 Вт.
• Диапазон рабочих температур: -40...+50°С
• Способ монтажа: врезной.
