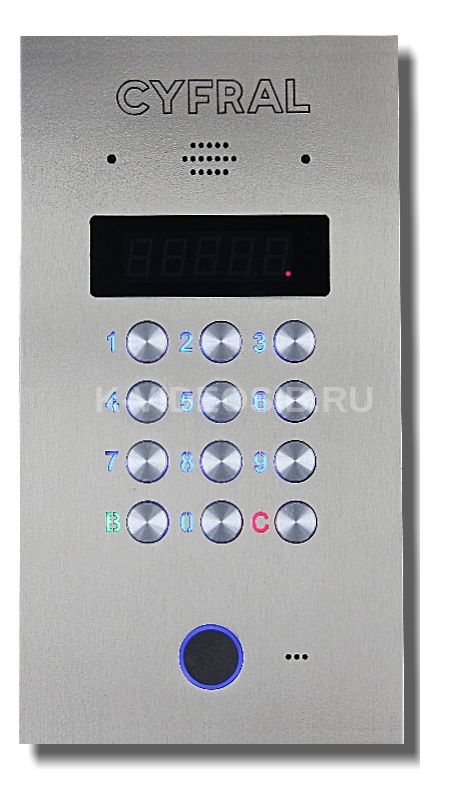

Описание Цифрал CCD-2094.3/PKVC (IP)

Микропроцессорный блок вызова ЦИФРАЛ CCD-2094.3/РКVC IP предназначен для использования в составе домофонных систем «ЦИФРАЛ» и установки в подъездах жилых многоквартирных домов, крупных офисов и промышленных предприятий.

Лицевая панель блока вызова изготовлена из НЕРЖАВЕЮЩЕЙ СТАЛИ и покрыта стойким к царапинам и атмосферному воздействию бесцветным защитным лаком. Сохраняя весь функционал своих предшественников, новый блок вызова ЦИФРАЛ CCD-2094.3/РКVC IP позволяет обслуживать до 600 абонентов (при использовании 6 коммутаторов ЦИФРАЛ КМГ-100), осуществляет многоуровневую защиту при работе с ключами, включая функцию защиты от ключей-клонов MIFARE ZERO, в нём реализована функция автоматического поиска неисправных абонентских линий связи с отображением их номера на дисплее. Блок вызова ЦИФРАЛ CCD-2094.3/РКVC IP имеет яркую цветную подсветку кнопок с возможностью изменять её цвет с помощью системных настроек. Бегущая строка с номерами телефонов на информационное табло (до двух номеров телефона по 12 символов), дистанционное и бесключевое открывание двери, безусловный перевод вызова на мобильный телефон с возможностью общения с посетителем и открывания двери.

Функция автоматического поиска неисправных абонентских линий связи позволяет найти линии с коротким замыканием или обрывом. Для автоматического поиска неисправных абонентских линий связи необходимо выбрать диапазон номеров. В случае обнаружения неисправной линии на дисплее отобразится её номер. Для продолжения поиска необходимо выбрать новый диапазон, начинающийся со следующего номера после неисправной линии.

Подсветка кнопок имеет 5 режимов: 0 – подсветка выключена 1 – плавное перетекание всей палитры цветов один в другой 2 - подсветка белая 3- подсветка голубая 4 – подсветка фиолетовая

Яркость подсветки можно регулировать в системных настройках. Кроме того, имеется функция автоматического включения\отключения подсветки в зависимости от степени освещённости.

При наборе на клавиатуре номера абонента, он не только высвечивается на пяти-символьном дисплее, но и в нажатых цифрах гаснет подсветка.

На дисплей в режиме ожидания можно вывести бегущую строку с номером запрограммированного телефона (2 номера по 12 символов).

Функция дистанционного и бесключевого открывание двери, безусловного перевода вызова на мобильный телефон с возможностью общения с посетителем и открывания двери.

Внимание! Для работы указанной функции необходимо дополнительно приобрести и установить модуль переадресации вызова.

Функция использования службы «112» , позволяющая осуществлять звонок на необходимый номер телефона диспетчера, аварийной служба и т.д.).

Внимание! Для работы указанной функции необходимо дополнительно приобрести и установить устройство экстренной связи «112».

Наличие двух камер в составе вызывных панелей, обуславливает возможность получения аналогового и цифрового видеосигнала. Дальнейшее использование полученных видеосигналов возможно при наличии дополнительного оборудования. То есть, для работы с аналоговым видеосигналом, необходимо наличие соответствующих видеомониторов и видеорегистраторов. Так же аналоговый видеосигнал используется совместно с дополнительным оборудованием, производимым, компанией ЦИФРАЛ - сумматоры, видео разветвители и т.д. и т.п

Цифровой видеосигнал может быть использован обособленно от аналогового видеосигнала и никак не взаимосвязан с ним. Цифровой видеопоток может быть использован в цифровых устройствах (типа: PocДомофон, Комендант, DomSip и т.д.), то есть в тех устройствах, которые передают видеопоток посредством сети Internet. Также данный поток может быть заведён на видеорегистратор через роутер по средствам службы DHCP.

Функции

• Подача звукового сигнала вызова абоненту;
• Осуществление двухсторонней связи абонента с посетителем;
• Дистанционное открывание дверного электромагнитного замка абонентом;
• Возможность открывания двери с помощью бесконтактного ключа формата Mifare (рабочая частота 13,56 МГц);
• Звуковое подтверждение нажатия кнопок клавиатуры на блоке вызова;
• Индикация набираемого номера на дисплее и клавиатуре;
• Включение/выключение бегущей строки с номером запрограммированного телефона (2 номера по 12 символов);
• Звуковое подтверждение посылки вызова абоненту;
• Выбор мелодии вызывного сигнала;
• Запись бесконтактных ключей ЦИФРАЛ КП-1K формата Mifare (рабочая частота 13,56 МГц) ;
• Режим Полной защиты от ключей-клонов;
• Запись ключей ЦИФРАЛ КП-1K формата Mifare (рабочая частота 13,56 МГц с имитацией работы блока вызова (режим «сбор ключей»)* ;
• Звуковое подтверждение открывания дверного электромагнитного замка;
• Звуковое подтверждение в переговорном устройстве абонента при использовании его личных ключей или индивидуального кода;
• Возможность блокировки подачи звукового сигнала вызова к отдельным абонентам (отключение абонента);
• Возможность открывания дверного электромагнитного замка индивидуальным кодом;
• Возможность открывания дверного электромагнитного замка общим кодом;
• Десять тысяч вариантов таблиц индивидуальных кодов для абонентов, по 600 кодов в каждой;
• Изменение любого индивидуального кода внутри действующей таблицы;
• Возможность подключения блока консьержа ЦИФРАЛ БК - 04;
• Возможность подключения блока адаптера диспетчерской службы ЦИФРАЛ ОДС;
• Возможность подключения сумматора ЦИФРАЛ С-02 (схема подключения зависит от количества коммутаторов и количества сумматоров С-02)**;
• Возможность подключения видеокамеры DVC/ DVC_ IP для трансляции видеосигнала абоненту устройства;
• Возможность подключения модуля переадресации вызова;
• Возможность подключения устройства экстренной связи «112».

Технические характеристики Цифрал CCD-2094.3/PKVC (IP)

Характеристики аналоговой видеокамеры:

• Тип модуля: PAL 1/3''
• Тип матрицы: CMOS PC1099N
• Комплектность встроенной подсветки: без ICR
• Разрешающая способность: 800TVL
• Световая чувствительность: 0.1Lux
• Режим переключения освещённости: Day&Night
• Диаметр линзы: 3.7mm
• Угол обзора по вертикали: 52 град
• Угол обзора по горизонтали: 70 град
• Дистанция распознования: 3,8м
• Дистанция наилучшего качества: 1,6м

Характеристики цифровой видеокамеры:

• Датчик изображения: 1/2.9" 2.0 Мегапикселя Starvis Sony CMOS IMX 307;
• Эффективное разрешение: 1920Ч1080;
• Электронная выдержка затвора: 1/25 ~ 1/10000 с;
• Чувствительность подсветки: 0.001Lux;
• Светосила диафрагмы: F1.2;
• Соотношение сигнал/шум: ≥50 дБ.
• Особенности камеры:
• Режим переключения день/ночь: Авто;
• Обнаружение ИК-излучения: 940 нм;
• Баланс белого: Автоматический;
• Тип объектива: HD;
• Фокусное расстояние объектива: 2,8 мм.
• Видео:
  • Сжатие: H.265/H.264;
  • Скорость передачи видео патока: 128 Кбит/с~8 Мбит/с;
  • Разрешение основного потока: 1920Ч1080 (25/30 кадров в секунду); До-
  • полнительный поток: 720Ч576 (25/30 кадров в секунду);
  • Режим экспозиции: автоматический/ручной;
  • Шумоподавление: автоматическое/ручное;
  • Переворот по горизонтали/вертикали: ручное;
  • Выход: RJ 45 (10 М/100 М Ethernet);
• Сеть:
  • Протоколы: TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP,
  • PPPOE, NTP, SMTP;
  • Интерфейсные протоколы: ONVIF /Private CGI, P2P;
• Общие:
  • Источник питания: DC12V±10%;
  • Потребляемая мощность: 90 мА;
  • Рабочая среда около: -40° C ~ + 55° C;
  • Относительная влажность: менее 90%;

*Функция «сбор ключей» может работать только в случае предварительной записи криптопароля блока вызова в бесконтактные ключи формата Mifare (рабочая частота 13,56 МГц). ** Схемы подключения блока вызова необходимо уточнять.
