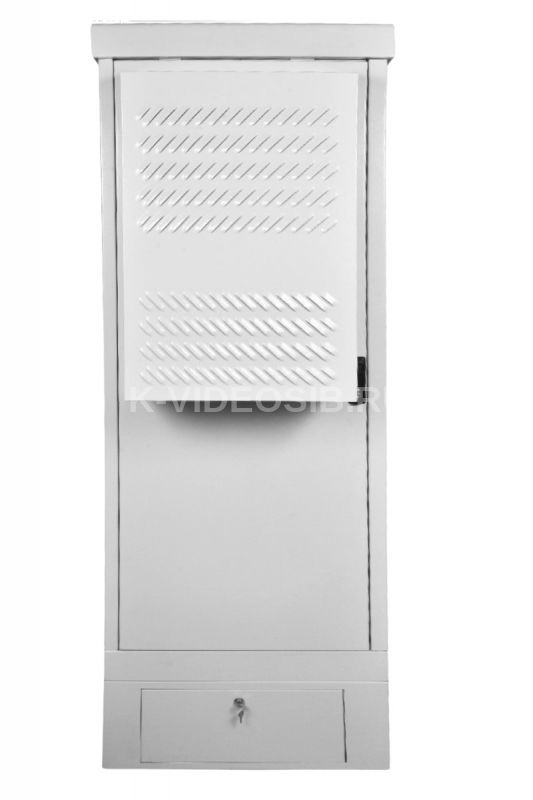

Описание ЦМО ШТВ-1-30.7.12-К3АА-ТК-МС3

Шкафы укомплектованные серии ШТВ-1-ТК-MC3 с системой мониторинга и климат-контроля предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54. Система мониторинга включает установленные в шкафу контроллер Rem-MC3 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт, интегрированный с контроллером Rem-MC3 по интерфейсу RS-485, и нагревателем, имеющим мощность по теплу от 500 до 1000 Вт. В основании шкафа предусмотрены отверстия для ввода кабелей. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа. Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 600 мм с дверцами для обслуживания, усиленный замок и т. д.). Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через вилку (CEE) 32 А от внешнего источника номинальным напряжением 220 В частотой 50 Гц. Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1. Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С. Допустимая распределенная статическая нагрузка до 950 кг.

Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

Технические характеристики ЦМО ШТВ-1-30.7.12-К3АА-ТК-МС3
