Описание CTV-2ADP110L28

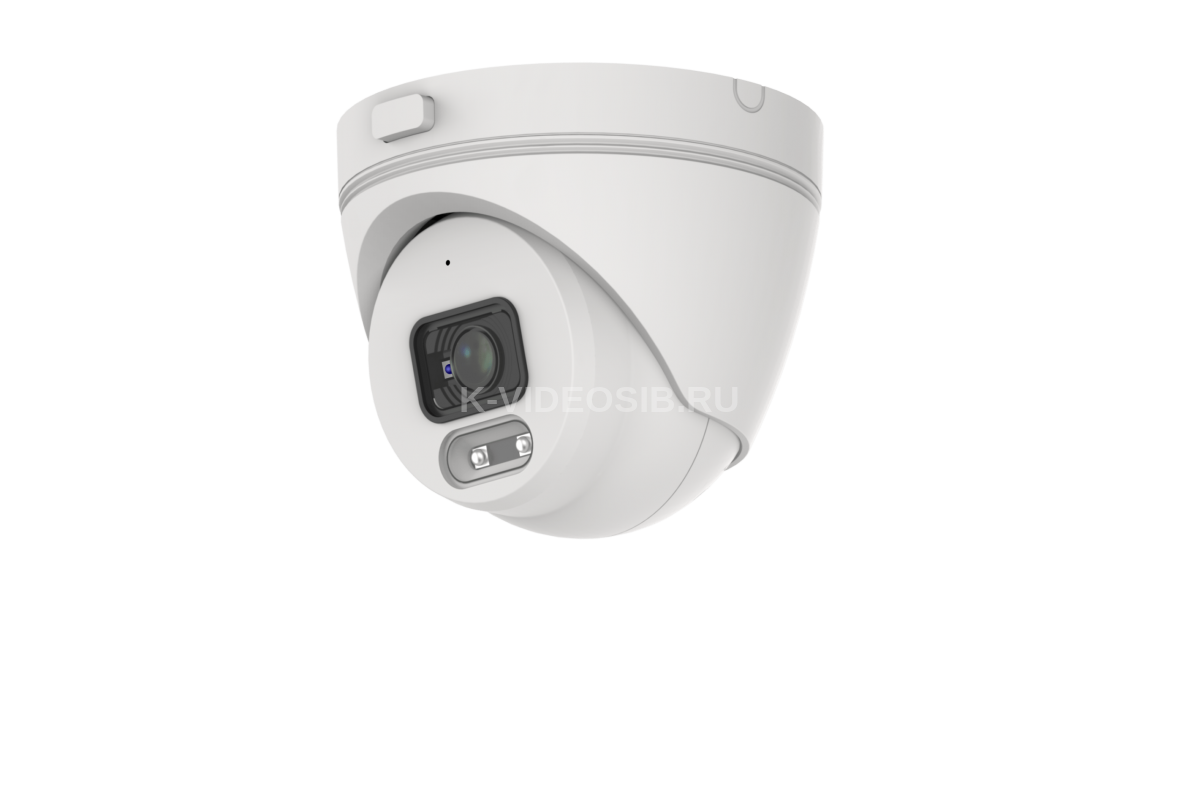

CTV-2ADP110L28 - Купольная HD видеокамера

Мультформатная купольная видеокамера с ИК-подсветкой до 10 м, для установки внутри / вне помещений

Функциональные особенности

Разрешение 2 Мп

Угол обзора 88°

Микрофон

Режим "День-Ночь"

Уличное исполнение

• Сенсор 1/3 CMOS SC2336
• Микропроцессор TP3822
• Объектив с постоянной диафрагмой, f=2.8мм, угол обзора по горизонтали: 88°, по вертикали: 49°, по диагонали: 104°
• Поддержка форматов AHD1080/TVI1080/CVI1080/CVBS PAL/NTSC
• Встроенные функции: «День-Ночь», Баланс белого, Компенсация засветки BLC/HLC, Расширение динамического диапазона (DWDR), Переворот изображения и пр.
• Встроенный микрофон – передача звука по протоколу AOC (audio over coaxial)
• Доступ к экранному меню по протоколу COC (Control over Coaxial)
• Пластиковый корпус, класс защиты IP66
• Рабочая температура -30°C – +55°C
• Питание DC12V, потребляемая мощность не более 3.5 Вт
• Цвет корпуса: белый.

Часто задаваемые вопросы

Каковы требования к источнику питания данной видеокамеры?

Питание устройства осуществляется от внешнего источника постоянного тока с номинальным напряжением DC 12V. Для обеспечения стабильной работы камеры сила тока источника питания должна составлять не менее 0.5А. Максимальная потребляемая мощность устройства в режиме дневной съемки (с выключенной ИК-подсветкой) составляет менее 1 Вт, а в режиме ночной съемки при максимальной нагрузке — не превышает 3.5 Вт

Какой уровень защиты у корпуса камеры и где её можно устанавливать?

Корпус камеры имеет высокий уровень защиты IP66. Это означает полную пыленепроницаемость и защиту от мощных водяных потоков или сильного ливня. Камеру можно спокойно монтировать на улице под открытым небом — она рассчитана на работу в суровых условиях при температуре от −30°C до +55°C

Сколько мегапикселей у данной камеры?

Камера имеет разрешение 2 Мп (1920×1080) при работе в форматах высокой четкости AHD, TVI и CVI. При переключении в старый аналоговый стандарт CVBS разрешение составляет 960H.

Работает ли она с видеодомофонами CTV?

Да, камера полностью подходит для подключения к видеодомофонам CTV, поддерживающим работу с Full HD / 2 Мп аналоговыми видеокамерами. Камера оснащена фиксированным объективом 2.8 мм, что обеспечивает отличный широкий угол обзора для мониторинга территории. Поскольку подключение к видеодомофону выполняется стандартным аналоговым способом, на монитор домофона будет выводиться только видеосигнал. Встроенный микрофон камеры работает по технологии AOC (аудио по коаксиалу), которая поддерживается только специализированными видеорегистраторами — домофоны данный аудиопротокол не поддерживают.

Какие форматы видеосигнала поддерживает эта камера и как их переключать?

Камера является четырехформатной и поддерживает стандарты AHD, TVI, CVI и старый аналоговый CVBS (PAL/NTSC). Переключение форматов и режимов разрешения (например, между 2М25 и 2М30) осуществляется через встроенное экранное OSD-меню с регистратора или любого другого устройства с поддержкой протокола COC (ControlOverCoaxial).На самой камере никаких органов управления экранным меню или переключением видеоформатов нет.

Как зайти в OSD-меню настроек камеры, если на ней нет физического джойстика?

Настройка выполняется удаленно со стороны видеорегистратора по технологии CoC (ControloverCoaxial — управление по коаксиалу). Для этого на регистраторе должен быть активирован данный протокол. В режиме мониторинга вызовите виртуальный джойстик на экране и нажмите кнопку вызова меню — навигация и изменение параметров картинки происходят с его помощью.

Есть ли у камеры встроенный микрофон и как передается звук?

Да, в камеру встроен микрофон с чувствительностью до 7 метров. Звук передается по тому же коаксиальному кабелю (или витой паре) одновременно с видеосигналом по технологии AOC (AudioOverCoaxial). Никаких дополнительных проводов под аудио тянуть не нужно, но ваш регистратор должен поддерживать функцию «аудио по коаксиалу».

Как настроить громкость встроенного микрофона?

Уровень громкости и усиления звука от микрофона настраивается в OSD-меню камеры. Для этого через меню регистратора зайдите в раздел «Volume», где можно выставить значение в диапазоне от 0 до 9.

Как сбросить настройки изображения на заводские?

Если в процессе настройки параметров видео (яркости, контраста, резкости или шумоподавления 3D DNR) картинка ухудшилась, зайдите в OSD-меню камеры и выберите раздел «Reset». Все параметры мгновенно вернутся к исходным заводским значениям.

Поддерживает ли камера видеоформаты 720P - 1 Мегапиксель?

Нет, данная камера поддерживает только форматы 1080P – AHD, TVI, CVI или CVBS (960H) – переключение в формат 720P не поддерживается.

Технические характеристики CTV-2ADP110L28

• Сенсор: 1/3" CMOS SC2336 + TP3822 DSP
• Формат видеосигнала: AHD / TVI / CVI / CVBS
• Разрешение: 1920×1080 (AHD/TVI/CVI), 960H (CVBS)
• Электронный затвор: Автоматический
• Мин. освещенность: В цветном режиме: 0.08 Лк@F2.0, АРУ вкл. В ч/б режиме: 0 Лк, ИК-подсветка вкл.
• Объектив: Фиксированный, f=2.8мм
• Угол обзора: Г:88.24° / В:48.71° / Д:104.37°
• ИК-подсветка: До 10 м
• Мин. дистанция до объекта: 0.8 м
• Управление функциями: Экранное меню (по протоколу CoC)
• Аудио: По коаксиалу (протокол AOC)
• Чувств. микрофона: До 7 м
• День/Ночь: По датчику освещенности / Цветной / Черно-белый
• WDR: WDR
• Устранение шумов: 3D DNR
• АРУ: Да
• Настройка изображения: Яркость, контраст, насыщенность, резкость, переворот
• Баланс белого: Да, автоматический
• Компенсация засветки: BLC, HLC, Global
• Интеллектуальный IR: Да
• Язык OSD-меню: Английский, французский, испанский, китайский
• Степень защиты корпуса: IP66
• Потребляемая мощность: < 1 Вт. (ИК выкл.); < 3.5 Вт. (ИК вкл.)
• Рабочая среда: От -30°C до +55°C; относит. влажность не более 10%~90% (без конденсата)
• Габаритные размеры: Ø100мм×85,7мм
• Вес: 200 г
• Вариант монтажа: Настенный, потолочный
