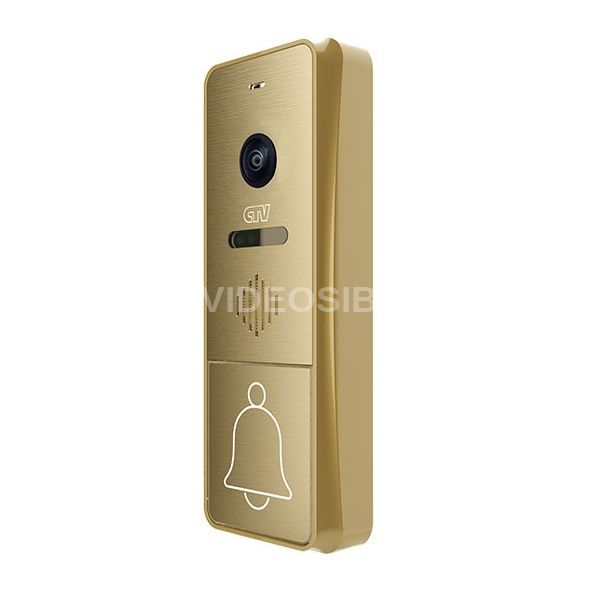

Описание CTV-D4004FHD золото

Вызывная панель CTV-D4004HD используется для подключения к мониторам видеодомофонов нового поколения с поддержкой стандарта высокой четкости изображения AHD. Инженеры предусмотрели возможность использования со старыми аналоговыми моделями. Но разрешение съемки будет снижено. Для AHD стандарта камера панели CTV-D4004HD способна обеспечить картинку 2 Мп. Для старых аналоговых мониторов — 960H.

Еще одно важное преимущество модели — широкий угол обзора. Он составляет 160 градусов, объектив FishEye. Поддерживается автоматическое переключение в режим ночной съемки по датчику освещения. Тип подключения к монитору стандартный — 4 провода. Это обеспечивает простой монтаж и настройку устройства. Панель гарантированно совместима с видеодомофонами CTV. Возможность работы с мониторами других марок не заявлена.

Производитель вызывной панели предусмотрел систему предотвращения несанкционированного снятия устройства. На монитор в этом случае отправляется тревожный сигнал. Корпус выполнен из ударопрочного материала. Допускается эксплуатация при морозе до -30 °C. При подключении электромеханического замка к реле панели производитель рекомендует использовать БУЗ — блок защиты замка.

Цвет корпуса: серебро/золото/графит

Конструкция

Органы управления и их назначение

Назначение выводов Схема подключения БУЗ

Комплектация:

Техническая документация CTV-D4004FHD золото

Инструкция CTV-D4004FHD золото

Технические характеристики CTV-D4004FHD золото

• Модель: CTV-D4004FHD золото
• Стандарт видеосигнала: AHD-H / AHD-M / CVBS
• Разрешение: 1920*1080 / 1280*720 / 960*576
• Мин. освещенность: 0 лк (ИК подсветка вкл.)
• Объектив: 1,7 мм
• Угол обзора (гор.): 160°
• Выход видеосигнала: 1,0 В 75 Ом
• Напряжение питания: 12 В пост.±10%
• Подключение: 4-х проводное
• Реле электр. замка: есть, нормально-открытое
• Диапазон раб. темп.: -30° ~ +50°
• Допустимая относит. влажность: до 98% при темп-ре 25°C
• Габаритные размеры: 48 мм(Ш)х133мм(В)х19мм(Г)
• Вес: 350 г
