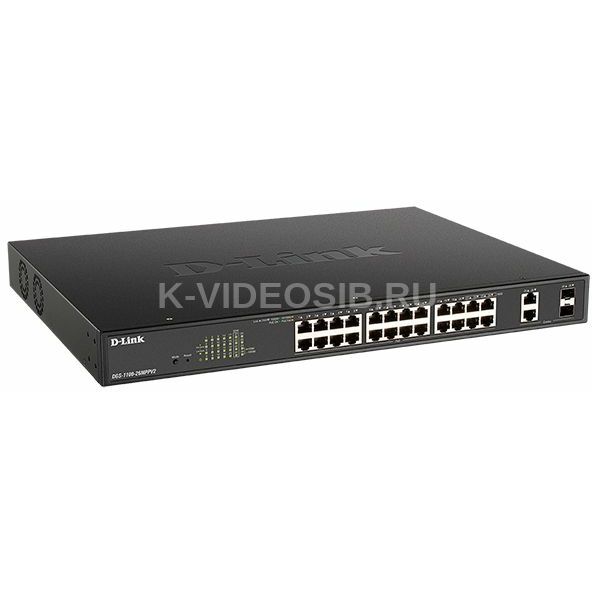

Описание D-Link DL-DGS-1100-26MPPV2/A3A

Настраиваемый коммутатор серии EasySmart DGS-1100-26MPPV2, оснащенный 24 портами 10/100/1000Base-T с поддержкой PoE и 2 комбо-портами 1000Base-T/SFP, предназначен для использования в сетях предприятий малого и среднего бизнеса. Поддержка различных стандартов PoE и высокий бюджет мощности делают коммутатор DGS-1100-26MPPV2 оптимальным решением для организации видеонаблюдения. Функции управления, диагностики, поиска и устранения неисправностей, а также энергосберегающие технологии позволяют использовать DGS-1100-26MPPV2 для решения различных задач.

Энергосберегающая технология D-Link Green

Коммутатор DGS-1100-26MPPV2 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения. DGS-1100-26MPPV2 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

Простое управление

Коммутатор DGS-1100-26MPPV2 поддерживает управление с помощью специальной утилиты D-Link Network Assistant, а также через Web-интерфейс. Утилита позволяет обнаружить коммутаторы D-Link серии Smart, принадлежащие одному и тому же сегменту сети L2, что упрощает начальную установку коммутатора. Администратору доступна расширенная конфигурация и основные настройки обнаруженных устройств, например смена пароля и обновление программного обеспечения. Удобный Web-интерфейс предоставляет сетевым администраторам возможность управления коммутатором на уровне портов. Интерфейс доступен через Web-браузер и позволяет контролировать работу коммутатора с любого компьютера, подключенного к сети.

Surveillance VLAN и управление полосой пропускания

Коммутатор DGS-1100-26MPPV2 поддерживает технологию Surveillance VLAN для развертывания систем видеонаблюдения. Данный функционал выделяет видеотрафик в отдельную VLAN, внутри которой для него назначен наивысший приоритет обслуживания. Поддержка Surveillance VLAN обеспечивает качественную передачу и защиту видеотрафика и позволяет сократить расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет сетевым администраторам резервировать полосу пропускания для приложений, которым необходим максимальный приоритет или высокая пропускная способность канала связи.

Расширенный набор функций

Коммутатор DGS-1100-26MPPV2 поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC позволяет создать «белый» список MAC-адресов, разрешающий доступ только авторизованным устройствам. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.

Простой поиск и устранение неисправностей

Коммутатор DGS-1100-26MPPV2 поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.

Power over Ethernet

24 порта DGS-1100-26MPPV2 поддерживают стандарт IEEE 802.3at PoE, 4 из них соответствуют 802.3bt. Порты PoE от 1 до 20 подают питание мощностью до 30 Вт, порты 21-24 – до 90 Вт при общем бюджете коммутатора 525 Вт, что позволяет пользователям подключать к DGS-1100-26MPPV2 устройства, поддерживающие технологию PoE. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля. Подключение устройств, не поддерживающих PoE, возможно при использовании PoE-адаптера (например гигабитного DPE-301GS).

Технические характеристики D-Link DL-DGS-1100-26MPPV2/A3A

Аппаратное обеспечение Процессор • 500 МГц Оперативная память • 128 МБ Flash-память • 16 МБ Интерфейсы • 24 порта 10/100/1000Base-T с поддержкой PoE • 2 комбо-порта 1000Base-T/SFP Индикаторы • Power • Link/Activity/Speed (на порт) • PoE OK/PoE Fail (на порт PoE) Кнопки • Кнопка Reset • Кнопка Mode Разъем питания • Разъем для подключения питания (переменный ток) Функционал Стандарты и функции • IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3z 1000Base-X • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое согласование скорости и режима дуплекса • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое определение MDI/MDIX на всех медных портах Дуплексный режим • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с Производительность Коммутационная матрица • 52 Гбит/с Метод коммутации • Store-and-forward Размер таблицы MAC-адресов • 8K записей Макс. скорость перенаправления 64-байтных пакетов • 38,69 Mpps Буфер пакетов • 512 КБ Jumbo-фрейм • 10 240 байт Программное обеспечение VLAN • VLAN на основе портов • 802.1Q Tagged VLAN • Auto Surveillance VLAN • Voice VLAN • Management VLAN • Группы VLAN   - Макс. 128 статические группы VLAN   - Макс. VID: 1-4094 • Asymmetric VLAN Функции уровня 2 • Управление потоком   - 802.3x    - Предотвращение блокировок HOL • IGMP Snooping   - IGMP v1/v2/v3 awareness Snooping   - Поддержка 128 групп   - IGMP Snooping Querier • 802.3ad Link Aggregation   - Макс. 8 групп на устройство/8 портов на группу • Loopback Detection • Диагностика кабеля • LLDP • Spanning Tree Protocol   - 802.1D STP   - 802.1w RSTP • Зеркалирование портов   - One-to-One   - Many-to-One • Статистика   - Tx Ok   - Tx Error   - Rx Ok   - Rx Error Качество обслуживания (QoS) • 802.1p • 8 очередей на порт • Механизм обработки очередей   - Strict Priority   - Weighted Round Robin (WRR) • Управление полосой пропускания на основе порта (ограничение скорости)   - Входящее: 16 Кбит/с   - Исходящее: 16 Кбит/с Безопасность • D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/одноадресного шторма • Предотвращение атак DoS • SSL Управление • Web-интерфейс (Поддержка доступа IPv4/IPv6) • Утилита D-Link Network Assistant (DNA) • SNMP v1/v2c • PD Alive Технология Green • Экономия электроэнергии за счет:   - Определения статуса соединения   - Определения длины кабеля   - Выключения индикаторов   - Выключения портов   - Использования спящего режима   - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию Стандарты RFC • RFC768 UDP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC1213 MIB II • RFC1493 Bridage MIB • RFC1907 SNMPv2 MIB • RFC1215 MIB Traps Convention • RFC2233 Interface Group MIB • RFC2665 Ether-like MIB • RFC4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB • RFC951 BootP client • RFC1542 BootP/DHCP client • RFC2236 IGMP Snooping PoE Стандарт PoE • IEEE 802.3af • IEEE 802.3at • IEEE 802.3bt Порты с поддержкой PoE • Порты 1-24 Бюджет мощности PoE • 525 Вт (макс. 30 Вт на порт PoE 1-20, макс. 90 Вт на порт 21-24) Физические параметры Размеры (Д x Ш x В) • 440 x 330 x 44 мм • 11’’ для настольной установки или монтажа в стойку (крепеж входит в комплект поставки), высота 1U Вес • 4,4 кг Условия эксплуатации Питание • 100-240 В переменного тока, 50/60 Гц Макс. потребляемая мощность • 619,5 Вт (функция PoE включена) • 38,4 Вт (функция PoE выключена) Потребляемая мощность в режиме ожидания • 15,2 Вт Тепловыделение • 94,43 Вт (322,4 БТЕ/час) MTBF (часы) • 301 172 Уровень шума • При высокой скорости вентилятора: 51,7 дБ • При низкой скорости вентилятора: 36,9 дБ Система вентиляции • 2 вентилятора Smart Температура • Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C Влажность • При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата Комплект поставки • Коммутатор DGS-1100-26MPPV2 • Кабель питания • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке Совместимое оборудование SFP-трансиверы • DGS-712 • DEM-210 • DEM-211 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT WDM SFP-трансиверы • DEM-220T • DEM-220R • DEM-330T/10KM • DEM-330R/10KM • DEM-330T/3KM • DEM-330R/3KM • DEM-331T/40KM • DEM-331R/40KM • DEM-331T/20KM • DEM-331R/20KM Прочее EMI • FCC Class A • CE Class A • VCCI Class A • C-Tick • BSMI Безопасность • cUL • UL • LVD • CB • BSMI
