Описание D-Link DL-DGS-1510-52XMP/A1A

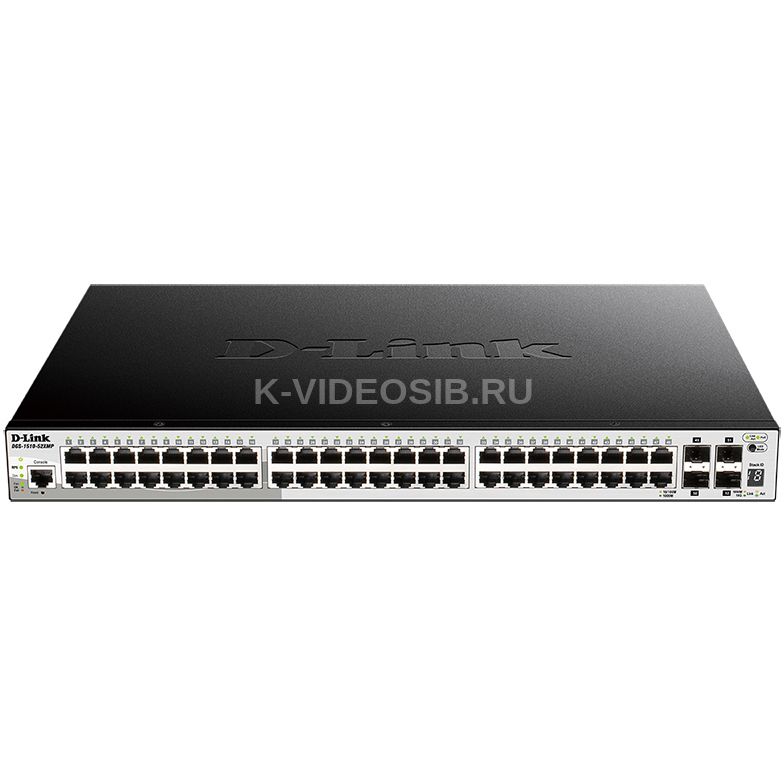

DGS-1510-52XMPПоставляется в проекты - настраиваемый L2+ стекируемый коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+ (48 портов PoE 802.3af/at, PoE-бюджет 370 Вт; 740 Вт с DPS-700).

Настраиваемый стекируемый коммутатор SmartPro уровня 2+ DGS-1510-52XMP предназначен для сетей предприятий малого и среднего бизнеса (SME/SMB). Устройство оснащено 48 портами 10/100/1000Base-T с поддержкой PoE, а также 4 портами 10GBase-X SFP+, используемыми для стекирования или uplink-соединения. Данный коммутатор с поддержкой РоЕ идеально подходит для клиентов, в сетях которых используются IP-телефоны, беспроводные точки доступа и сетевые камеры.

Порты 10G SFP+ для стекирования или uplink-соединения

Последние два порта 10G SFP+ коммутатора DGS-1510-52XMP позволяют пользователям объединить в физический стек до 6 устройств (и получить, таким образом, до 288 портов Gigabit Ethernet) в линейной или кольцевой топологии, используя дополнительные пассивные кабели для прямого подключения или совместимые SFP+ трансиверы1. Тем временем оставшиеся порты SFP+ могут использоваться для других целей, например для подключения коммутатора к более крупной сети. Пользователи могут легко осуществлять настройку и управление любым коммутатором серии DGS-1510 в одном стеке. Поддерживая полосу пропускания до 20 Гбит/с в режиме полного дуплекса, коммутатор DGS-1510-52XMP позволяет подключиться к серверам опорной сети, обеспечивая при этом высокую производительность.

Маршрутизация сетевого трафика

Коммутатор поддерживает статическую маршрутизацию, которая создает возможность для связи между различными группами пользователей в разных сегментах VLAN в сети. Устройство предоставляет возможность управлять маршрутизацией внутри локальной сети, что позволяет существенно сократить нагрузку на сетевой маршрутизатор, которому в таком случае можно поручить обработку исключительно внешней маршрутизации.

Функции уровня 2

Коммутатор DGS-1510-52XMP поддерживает полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree Protocol (STP) и Link Layer Discovery Protocol (LLDP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Auto Surveillance VLAN и Auto Voice VLAN

Коммутатор DGS-1510-52XMP поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN, что делает его идеальным решением для развертывания систем видеонаблюдения и IP-телефонии. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для видеотрафика или голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN и Auto Voice VLAN обеспечивает стабильную работу видео- и VoIP-приложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети.

Сетевая безопасность

Для защиты коммутатора от вредоносного трафика в DGS-1510-52XMP реализована функция D-Link Safeguard Engine. Устройство поддерживает управление доступом на основе MAC-адресов и Web-интерфейса (WAC), обеспечивая простоту развертывания сети и устраняя необходимость использования клиентского программноо обеспечения. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Коммутатор DGS-1510-52XMP также поддерживает функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Поддержка IPv6

Коммутатор поддерживает функционал IPv6, включая MLD Snooping, функции безопасности IPv6, IPv6 QoS, что способствует легкой интеграции оборудования в сети следующего поколения. Помимо этого, DGS-1510-52XMP поддерживает функционал IPv4/v6 Dual Stack, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6.

Гибкость управления

DGS-1510-52XMP поддерживает функцию Single  IP Management  (SIM), которая позволяет управлять виртуальным стеком из 32 устройств через один IP-адрес. Данная функция значительно упрощает управление как небольшими рабочими группами, так  и телекоммуникационными центрами, одновременно позволяя масштабировать сеть и увеличивать пропускную способность в случае необходимости. Коммутатор DGS-1510-52XMP поддерживает управление с помощью утилиты D-Link Network Assistant и Web-интерфейса, что позволяет администраторам удаленно управлять сетью. DGS-1510-52XMP также поддерживают управление при помощи интерфейса командной строки (CLI) и протокола SNMP, обеспечивая возможность централизованного управления в крупной сети. Кроме того, доступна возможность управления коммутатором через консольный порт, который обеспечивает доступ к устройству даже в случае потери соединения или перегрузки коммутатора вредоносным трафиком.

Экономия электроэнергии

Благодаря технологии D-Link Green 3.0 коммутатор DGS-1510-52XMP позволяет экономить электроэнергию без ущерба для производительности и функциональных возможностей. Коммутатор определяет статус соединения для каждого порта и обеспечивает автоматический переход неактивных портов в спящий режим. DGS-1510-52XMP также поддерживает стандарт IEEE 802.3az Energy Efficient Ethernet (EEE), что позволяет автоматически уменьшить энергопотребление при небольшом объеме трафика.

Power over Ethernet

48 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 370 Вт (740 Вт при использовании внешнего источника питания DPS-7002), что позволяет пользователям подключать к DGS-1510-52XMP устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

1При стекировании с использованием линейной типологии оставшиеся неиспользованные порты SFP+ в стекируемой паре портов верхнего и нижнего коммутаторов также будут определены коммутатором как занятые. Их нельзя будет применять для других целей.

2Не входит в комплект поставки.

Технические характеристики D-Link DL-DGS-1510-52XMP/A1A

Аппаратное обеспечение Функционал Производительность Программное обеспечение PoE Физические параметры Условия эксплуатации Комплект поставки Совместимое оборудование Прочее

Процессор	• BCM53346 (400 МГц) • BCM50282 • BCM59121
Оперативная память	• 256 МБ
Flash-память	• 32 МБ
Интерфейсы	• 48 портов 10/100/1000Base-T с поддержкой PoE • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45
Индикаторы	• Power • Link/Activity/Speed/PoE (на порт 10/100/1000Base-T) • Link/Activity/Speed (на порт 10G SFP+) • RPS • Console • Fan • Stack ID
Кнопки	• Кнопка Reset
Сетевые кабели	• UTP категории 5, 5e (макс. 100 м) • EIA/TIA-568 100-ом STP (макс. 100 м)
Разъем питания	• Разъем для подключения питания (переменный ток) • Разъем для подключения резервного источника питания DPS-7001
Стандарты и функции	• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy Efficient Ethernet • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое согласование скорости и режима дуплекса • Автоматическое определение MDI/MDIX
Дуплексный режим	• Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с
Коммутационная матрица	• 176 Гбит/с
Метод коммутации	• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов	• 130,95 Mpps
Размер таблицы MAC-адресов	• 16K записей
Обновление MAC-адресов	• 512 записей статических MAC-адресов • Включение/отключение автоматического изучения MAC-адресов
Буфер пакетов	• 3 МБ
Jumbo-фрейм	• 9 216 байт
Стекирование	• Виртуальное стекирование - D-Link Single IP Management (SIM) - До 32 устройств в виртуальном стеке - Полоса пропускания: до 20 Гбит/с • Физическое стекирование - Кольцевая/линейная топология - Полоса пропускания: до 40 Гбит/с в режиме полного дуплекса - До 6 устройств в стеке
Функции 2 уровня	• Управление потоком - 802.3x - Предотвращение блокировок HOL • IGMP Snooping - IGMP v1/v2 Snooping - IGMP v3 awareness - Поддержка до 512 IGMP-групп - Поддержка до 128 статических многоадресных групп - IGMP Snooping на VLAN - IGMP Snooping Querier - IGMP Snooping Fast Leave на основе узла • MLD Snooping - Поддержка MLD v1/v2 awareness - Поддержка 512 групп - Поддержка 128 статических многоадресных групп - MLD Snooping на VLAN - MLD Snooping Fast Leave на основе узла - MLD Snooping Querier • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Root Guard (Restriction) • Loopback Detection v4.07 • Link Aggregation - 802.1AX - 802.3ad - Макс. 32 группы на устройство/8 портов на группу • Зеркалирование портов - Поддержка 4 групп зеркалирования - One-to-One, Many-to-One, Flow-based (ACL) • Фильтрация многоадресных рассылок - Перенаправление всех незарегистрированных групп - Фильтрация всех незарегистрированных групп • Ethernet Ring Protection Switching (ERPS)
VLAN	• 802.1Q Tagged VLAN • Макс. 4К VLAN-групп • Макс. VID: 4094 • GVRP • Asymmetric VLAN • Auto Voice VLAN • Auto Surveillance VLAN 2.1 • VLAN на основе МАС-адресов • VLAN на основе протоколов
Качество обслуживания (QoS)	• CoS на основе: - Очередей приоритетов 802.1p - VLAN - МАС-адреса - Ether Type - IP-адреса - DSCP - Типа протокола - Порта TCP/UDP - DSCP класса IPv6-трафика - Метки потока IPv6 • 802.1p • Механизм обработки очередей: - Strict Priority Queue (SPQ) - Weighted Round Robin (WRR) - Deficit Round Robin (DRR) - SPQ + WRR • 8 очередей на порт • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. шагом 64 Кбит/с для 10/100/1000 Мбит/с)
Функции 3 уровня	• ARP - 256 статических ARP - Поддержка Gratuitous ARP • IPv6 Neighbor Discovery (ND) • 16 интерфейсов IP • Маршрутизация по умолчанию • Статическая маршрутизация - Поддержка 64 статических маршрутов IPv4 - Поддержка 32 статических маршрутов IPv6 • UDP Helper • Inter-VLAN Routing
Списки управления доступом (ACL)	• ACL на основе: - Приоритета 802.1p - VLAN - MAC-адреса - Ether Type - IP-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта - DSCP класса IPv6-трафика - Метки потока IPv6 • Действия ACL - Разрешить - Запретить • Макс. 256 списков доступа • Макс. 768 правил • Один или несколько портов (для каждого правила) • ACL по расписанию • Статистика ACL
Безопасность	• Port Security - Поддержка до 128 MAC-адресов на порт • Защита от широковещательного/многоадресного/ одноадресного шторма • Dynamic ARP Inspection • D-Link Safeguard Engine • DHCP Server Screening • Предотвращение атак ARP Spoofing - Макс. количество записей: 128 • SSH - Поддержка SSH v2 - Поддержка IPv4/v6 • Предотвращение атак BPDU • Предотвращение атак DoS • SSL - Поддержка SSL v1/v2/v3 - Поддержка доступа IPv4/IPv6 • Сегментация трафика • IP-MAC-Port Binding - DHCP Snooping - IP Source Guard - Dynamic ARP Inspection - IPv6 DHCP Guard - IPv6 RA Guard - IPv6 Snooping - IPv6 Source Guard - IPv6 ND Inspection
AAA	• Compound Authentication - Аутентификация на основе порта 802.1Х и МАС-адреса - Поддержка RADIUS и локального сервера - Поддержка EAP, OTP, TLS, TTLS, PEAP • Управление доступом на основе Web (WAC) - Управление доступом на основе порта - Управление доступом на основе узла - Динамическое назначение VLAN • Guest VLAN • Аутентификация на основе RADIUS и TACACS+ • RADIUS/TACACS+ Accounting • Управление доступом на основе МАС-адресов (МАС) - Управление доступом на основе порта - Управление доступом на основе узла - Динамическое назначение VLAN
OAM	• Диагностика кабеля • sFlow • Восстановление заводских настроек по умолчанию
Управление	• Интерфейс командной строки (CLI) • Telnet-сервер • TFTP-клиент • IPv6 Neighbor Discovery • Настройка MDI/MDIX • SNMP - Поддержка v1/v2c/v3 • SNMP Trap • Системный журнал - Макс. количество записей в журнале: 10 000 • Команды отладки • Поддержка нескольких версий ПО • Режим Surveillance • DHCP-сервер (начиная с версии ПО 1.70.B016) • DHCP-клиент • Утилита D-Link Network Assistant • SNTP • ICMPv6 • IPv4/v6 Dual Stack • Автоматическая настройка по DHCP • RMON v1 • LLDP, LLDP-MED • DHCP Relay • Web-интерфейс • NTP • Telnet-клиент (поддерживается только CLI) • PD Alive
Технология D-Link Green 3.0	• Экономия электроэнергии за счет: - Определения статуса соединения - Выключения индикаторов - Выключения портов - Использования спящего режима - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
Стандарт PoE	• IEEE 802.3af • IEEE 802.3at
Порты с поддержкой PoE	• Порты 1-48
Бюджет мощности PoE	• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)
Размеры (Д x Ш x В)	• 440 x 308,5 x 44 мм
Вес	• 5,41 кг
Питание на входе	• От 100 до 240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания
Макс. потребляемая мощность	• 486,9 Вт (функция PoE включена) • 58,8 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания	• 40,1 Вт
Тепловыделение	• 1 660,33 БТЕ/час
MTBF (часы)	• 303 027
Уровень шума	• При высокой скорости вентилятора: 55,4 дБ • При низкой скорости вентилятора: 49,3 дБ
Система вентиляции	• 4 вентилятора Smart
Температура	• Рабочая: от -5 до 50 °C • Хранения: от -20 до 70 °C
Влажность	• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата
• Коммутатор DGS-1510-52XMP • Кабель питания • Консольный кабель с разъемом RJ-45 • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке
SFP трансиверы	• DGS-712 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-302S-BXD • DEM-302S-BXU • DEM-330T • DEM-330R • DEM-331T • DEM-331R
SFP+ трансиверы	• DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD • DEM-436XT-BXU
Кабели 10G SFP+	• DEM-CB100S • DEM-CB300S
EMI	• CE • FCC • C-Tick • VCCI • BSMI • CCC
Безопасность	• CUL • CB
