Описание Dahua DH-CS4009-8GT-110

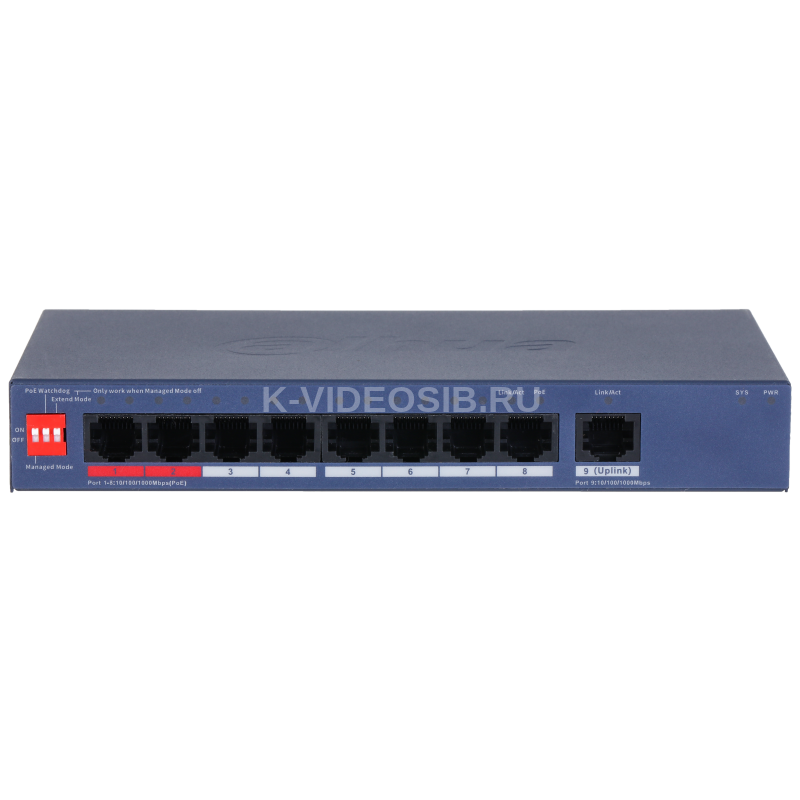

9‑портовый настольный гигабитный коммутатор с облачным управлением и 8 портами PoE Основные характеристики:

Порты: 8 × гигабитных портов PoE с разъёмом RJ‑45; 1 × гигабитный порт с разъёмом RJ‑45 (для аплинков или подключения клиентских устройств). Общий бюджет PoE: 110 Вт. Стандарты PoE: 802.3af/at на всех PoE‑портах; дополнительный 802.3bt на красных портах (обеспечивает более высокую мощность для требовательных устройств). DIP‑переключатель: позволяет быстро включать/выключать: режим облачного управления (централизованное управление через облако); функцию PoE Watchdog (автоматически отслеживает состояние PoE‑устройств и перезапускает порты при сбоях); режим PoE на большом расстоянии (поддержка передачи данных и питания на дистанции до 250 метров). Рабочая температура: от –10 °C до +55 °C — подходит для эксплуатации в широком диапазоне условий, в т. ч. в неоптимальных микроклиматических средах. Поддерживаемые технологии: VLAN (виртуальные локальные сети) — сегментирует трафик для повышения безопасности и оптимизации сети; STP (Spanning Tree Protocol) и RSTP (Rapid Spanning Tree Protocol) — предотвращают петли в сети, повышая её стабильность; агрегация каналов — объединяет несколько физических портов в один логический канал для увеличения пропускной способности и отказоустойчивости. Управление: через веб‑интерфейс (локальное управление); централизованное облачное управление через приложение DoLynk Care — даёт возможность: удалённо настраивать коммутатор; отслеживать состояние сети в режиме реального времени; получать уведомления о сбоях и событиях; управлять несколькими устройствами из единой панели. Простая настройка: система автоматически обнаруживает подключённое оборудование и помогает настроить сетевые и защитные системы — не требует глубоких технических знаний для развёртывания, сокращает время ввода в эксплуатацию.

Технические характеристики Dahua DH-CS4009-8GT-110

Базовые параметры Уровень: L2 (канальный уровень). Пропускная способность: 18 Гбит/с. Скорость пересылки пакетов: 13,392 млн пакетов/с (Mpps). Описание портов Порты 1–8: 8 × RJ‑45, 10/100/1000 Мбит/с (с поддержкой PoE). Порт 9: 1 × RJ‑45, 10/100/1000 Мбит/с (аплинковый порт). Условия эксплуатации Рабочая температура: от –10 °C до +55 °C (от +14 °F до +131 °F). Рабочая влажность: 10–90 % (без конденсации). Температура хранения: от –40 °C до +75 °C (от –40 °F до +167 °F). Влажность при хранении: 5–95 % (без конденсации). Питание Источник питания: внешний адаптер (54 В, 2,22 А). Потребляемая мощность: в режиме ожидания: 4,7 Вт; при полной нагрузке: 112 Вт. Защита Электростатическая защита: воздушный разряд: 8 кВ; контактный разряд: 6 кВ. Защита от молний: общий режим: 6 кВ; дифференциальный режим: 1 кВ. Вес и габариты Вес нетто: 0,36 кг (0,79 фунта). Вес брутто: 1,13 кг (2,49 фунта). Размеры устройства: 184,6 мм × 103,3 мм × 27 мм (7,27″ × 4,07″ × 1,06″) (Д × Ш × В). Размеры упаковки: 252 мм × 137 мм × 113 мм (9,92″ × 5,39″ × 4,45″) (Д × Ш × В). Конструкция и установка Материал корпуса: листовой металл. Способ установки: настольный или настенный монтаж. Сертификации: CE. PoE Поддержка PoE: есть. Мощность PoE: порты 3–8: ≤ 30 Вт; порты 1–2: ≤ 90 Вт; общая мощность: ≤ 110 Вт. Протокол PoE: IEEE 802.3af, IEEE 802.3at, Hi‑PoE, IEEE 802.3bt. Управление потреблением PoE: контроль потребления мощности PoE; включение/выключение PoE; отключение PoE при обнаружении перегрузки. Распределение контактов PoE: 1, 2 (V+), 3, 6 (V−). Передача PoE на большие расстояния: поддерживается. Аппаратные функции DIP‑переключатель: Управляемый режим: включён по умолчанию (для локального веб‑управления и облачного управления). Выключен для неуправляемого режима. PoE Watchdog: отслеживает порты 1–8 и автоматически перезапускает PoE‑порт, если нет трафика в течение 2 минут (работает только при выключенном управляемом режиме). Расширенный режим (Extend Mode): порты 1–8; дальность передачи до 250 метров на скорости 10 Мбит/с (работает только при выключенном управляемом режиме). Кнопка сброса: 1. Производительность Среднее время между отказами (MTBF): 2 482 955 часов. Размер буфера пакетов: 4 Мбит. Jumbo Frame: 15 360 байт. Размер таблицы MAC‑адресов: 8 К. Стандарты связи IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3az, IEEE 802.3ad.

Функции VLAN Количество VLAN: 32. Защита от петель Ethernet: STP, RSTP. Функция VLAN: IEEE 802.1Q VLAN. Агрегация каналов: статическая агрегация. Возможности портов IEEE 802.3x Flow Control. Подавление неизвестных одноадресных рассылок. Контроль многоадресного шторма. Контроль широковещательного шторма. Привязка MAC‑адреса к порту. Предотвращение петель. Зеркалирование Локальное зеркалирование портов. Зеркалирование N:1. Надёжность и управление LLDP: поддерживается. DHCP: клиент DHCP. Изоляция портов: поддерживается. Управление оборудованием: веб‑управление; облачное управление; журналы; сигнализация неисправностей. Комплектация 1 × руководство пользователя; 1 × правовая и нормативная информация; 1 × кабель питания; 1 × адаптер питания. Информация для заказа: SFP‑модули GSFP‑1310T‑20‑SMF: 1,25 Г, 1310/1550 нм, 20 км, LC, одномодовый. GSFP‑1310R‑20‑SMF: 1,25 Г, 1550/1310 нм, 20 км, LC, одномодовый. GSFP‑1310‑20‑SMF: 1,25 Г, 1310 нм, 20 км, LC, одномодовый. GSFP‑850‑MMF: 1,25 Г, 850 нм, 550 м, LC, многомодовый. Производительность передачи Напряжение питания коммутатора: 54 В. Кабель CAT6: макс. сопротивление постоянному току < 8 Ом/100 м. Зависимость нагрузки от длины кабеля

Длина кабеля (м)    Нагрузочная способность (Вт)    IEEE 802.3bt 90 Вт    Hi‑PoE 60 Вт    IEEE 802.3at 30 Вт 100    —                                                                                          71,3 Вт    46 Вт                     25,5 Вт 150    —                                                                                          62 Вт      42 Вт                       25,5 Вт 200    —                                                                                         51 Вт        37 Вт                       25,5 Вт 250    —                                                                                            40 Вт    32 Вт                     24 Вт Примечание: данные получены в лаборатории Dahua и приведены для справки. Фактическая дальность передачи может варьироваться в зависимости от энергопотребления подключённых устройств, типа и состояния кабеля.
