Описание Datarex DR-220055

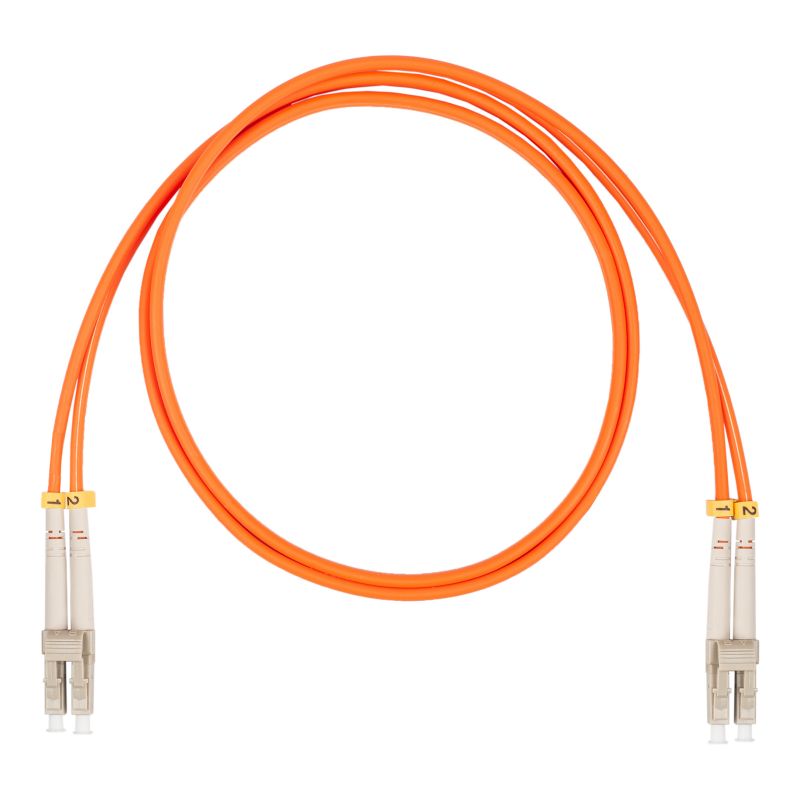

Datarex DR-220055 — это волоконно-оптический коммутационный шнур (патч-корд), предназначенный для высокоскоростной коммутации оптического сетевого оборудования в локальных сетях и ЦОД. ​​​​​​​​​​​​​​

• Безопасность: Оболочка нг(А)-HF не выделяет токсичных газов и коррозионно-активных продуктов при горении. Разрешена для прокладки в зданиях с постоянным пребыванием людей.
• Компактность: Коннекторы LC обладают уменьшенными габаритами. Они обеспечивают высокую плотность монтажа в патч-панелях и коммутаторах.

Специфика монтажа и коммутации данного кабеля обусловлена хрупкостью оптического волокна и особенностями малогабаритных разъемов LC:

Главные правила монтажа и радиусы изгиба

• Радиус постоянного изгиба шнура при укладке в органайзеры должен составлять не менее 30 мм (10 диаметров кабеля).
• Оболочка кабеля имеет диаметр 3 мм, избыточное осевое натяжение при протяжке приведет к микротрещинам в стекле и росту затухания.
• При прокладке по кабельным трассам важно избегать скручивания дуплексного кабеля вокруг своей оси.

Особенности работы с разъемами LC

• Керамическая ферула диаметром 1.25 мм чувствительна к кожному жиру и пыли. Коннекторы необходимо безворсовыми салфетками со спиртом или клинером перед каждым включением.
• Пылезащитные колпачки снимаются непосредственно перед установкой разъема в адаптер оптической панели или SFP-модуля.
• Полярность Tx/Rx. Из-за дуплексной конструкции (сдвоенный кабель) внимательно отслеживайте правильность перекрестного подключения передатчика (Tx) к приемнику (Rx). Разъемы LC снабжены пластиковым зажимом-клипсой для удержания полярности.

Требования к среде и пожарная безопасность

• Групповая прокладка. Внешняя оболочка кабеля выполнена из LSZH-компаунда с маркировкой нг(А)-HF. Это позволяет монтировать шнуры пучками в закрытых кабельных лотках, серверных комнатах и ЦОД, так как материал не выделяет токсичных газов и дыма при горении.
• Защита от защемлений. При закрытии дверей серверных шкафов или фиксации кабеля стяжками исключите любое пережимание оболочки.​​​​​​​​​​​​​​

Технические характеристики Datarex DR-220055

• Тип   патч-корд оптический
• Кол-во разъемов   4 шт
• Тип разъема   LC - LC
• Длина кабеля   5 м
• Цвет   оранжевый
• Исполнение   двойной
• Материал оболочки   LSZH-компаунд
• Тип коммутационного шнура   дуплекс (сдвоенный)
• Упаковка   полиэтиленовый пакет
• Полировка   PC
• Материал проводника   оптоволокно
• Температура хранения   от -40 до 85 °С
• Температура эксплуатации
• от -40 до 75 °С
• Тип оптического волокна   MM 50/125
• Класс волокна   OM2
• Max температура эксплуатации   75 °С
