Описание Delta GX 12-100

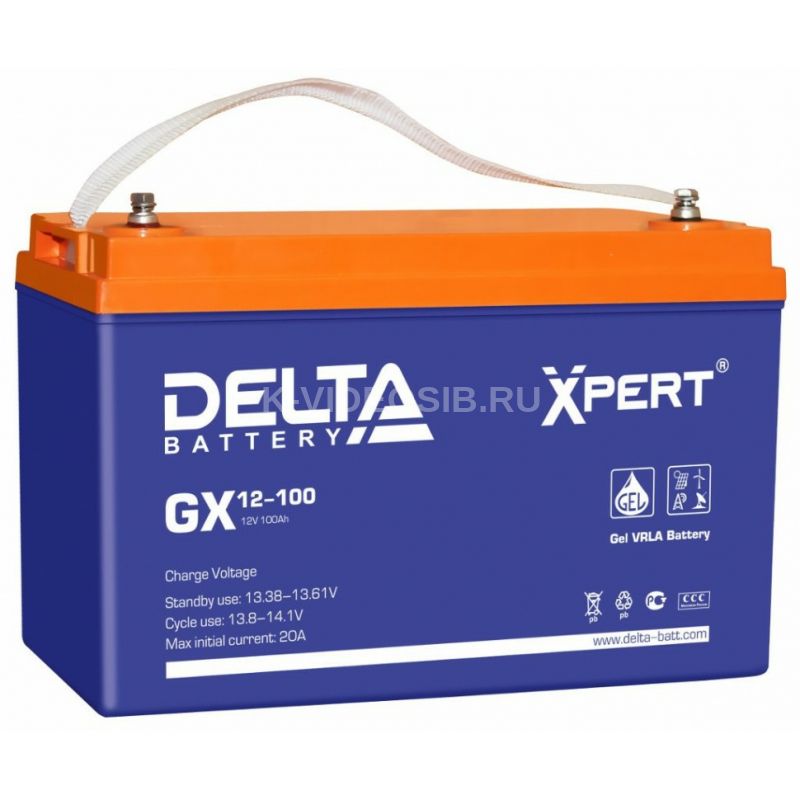

Аккумуляторная батарея Delta GX 12-100 (12V / 100Ah)

Герметизированный VRLA cвинцово-кислотный аккумулятор Delta GX 12-100 напряжением 12В и емкостью 100Ач изготовлен по технологии GEL (композитный гель вместо электролита). Устойчив к глубоким разрядам. Корпус изготовлен из негорючего ABS пластика. Срок службы аккумулятора достигает 15 лет. Аккумулятор предназначен для работы в режиме постоянного подзаряда (буферный режим) или в режиме разряд-заряд (циклический режим). Обладает низким внутренним сопротивлением и саморазрядом. Дополнительно к аккумулятору у нас можно подобрать зарядное устройство для него, батарейный шкаф или стеллаж.

Особенности

• Продолжительный срок службы;
• Устойчивость к глубоким разрядам;
• Температурная стабильность характеристик;
• Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
• Отсутствует газовыделение, достаточно естественной вентиляции;
• Нет необходимости в контроле уровня и доливе воды;
• Корпус аккумулятора выполнен из пластика ABS,не поддерживающего горение.

Cферы использования и применения

• Источники бесперебойного питания
• Системы связи и телекоммуникаций
• Системы солнечной и ветроэнергетики
• Автономные системы электроснабжения

Транспортировка батареи

Аккумулятор Delta GX 12-100 полностью герметизирован, утечка из него электролита (кислоты) невозможна. Поэтому его можно транспортировать и использовать в любом удобном положении (вертикальном или горизонтальном). У батареи GX 12-100 отсутствуют ограничения на перевозку по автомобильным дорогам, по воздуху, по морю и по железной дороге (см. паспорт MSDS во вкладке «Документы»).

Важно всегда соблюдать меры предосторожности во время загрузки/разгрузки и транспортировки аккумуляторов!

Хранение и подготовка к работе:

Согласно инструкции по использованию Delta GX12-100, в помещении, где хранятся аккумуляторы (АКБ) должно быть сухо и хорошо проветрено. Советуем поддерживать там температуру в пределах 20-25°С. Стоит хранить батарею вдали от прямого солнечного света (во избежание нагрева).

Если аккумулятор по какой-либо причине долго не эксплуатировался, перед началом работы с ним следует осмотреть его на предмет наличия возможных повреждений на корпусе и следов кислоты (электролита), после чего следует полностью зарядить его при комнатной температуре 20-25°С.

В случае долгого хранения происходит саморазряд аккумулятора и емкость его со временем уменьшается, а долгое нахождение АКБ в режиме не полного заряда ведет к преждевременному выходу батареи из строя. Советуем делать уравнительный заряд аккумулятора 1 раз в полгода (не более двух раз).

Эксплуатация батареи:

Использовать аккумулятор необходимо строго в соответствии с рекомендациями производителя. В месте, где располагаются аккумуляторы, стоит поддерживать температуру, рекомендованную для использования данного типа батарей (она составляет 21°С - 23°С). Напомним, что согласно законам физики, при нагревании номинальная емкость АКБ растёт, при охлаждении соответственно снижается (см. график зависимости на вкладке «Разрядные таблицы»). Старайтесь устанавливать аккумулятор(ы) так, чтобы перепад температуры между отдельными частями батареи и батарейными блоками не превышал 2°С.

Разряд аккумулятора

Минимальная величина конечного напряжения для Delta GX12-100 составляет 9.60В. Разряд батареи ниже данного значения может привести к ее разрушению. Нельзя разряжать аккумулятор током выше максимально допустимого (см. параметр «Максимальный разрядный ток»). Аналогично не стоит допускать разряд аккумулятора больше, чем на номинальную ёмкость. Заряжайте аккумулятор сразу после его эксплуатации, даже если он разряжен неполностью.

Заряд аккумулятора

От того, как правильно вы заряжаете аккумулятор, будет зависеть то, сколько он Вам прослужит до замены. Ток заряда, равный 10% от емкости заряжаемого аккумулятора, считается самым оптимальным. При заряде таким током аккумулятор должен зарядиться за 10 часов. Можно увеличить ток заряда аккумулятора для ускорения времени заряда. Величина зарядного тока для АКБ Delta GX 12-100 не должна превышать 20А (этот параметр указан на корпусе батареи).

При нагреве аккумулятора выше температуры 50°С заряд необходимо приостановить или сменить режим на поддерживающий.

Про особенности заряда аккумулятора в зависимости от режима его работы, что такое уравнительный заряд и как его проводить, читайте в «Инструкции по эксплуатации» (см. раздел «Документы»).

Про влияние на заряд батареи температуры, времени и тока заряда смотрите в разделе «Разрядные таблицы».

Срок службы Delta GX 12-100:

Как и любой аккумулятор, Delta GX12-100 может эксплуатироваться в разных режимах. В зависимости от того, какой режим эксплуатации будет выбран, срок службы будет различным (см. таблицы срока службы во вкладке «Разрядные таблицы»).

Важно: Если при номинальной температуре емкость аккумулятора составляет 80% - это повод для замены аккумулятора. Последующее использование аккумулятора приведет к серьезным ухудшениям параметров данного аккумулятора, а также параметров соседних аккумуляторов (в случае, если они установлены в цепочку).

Расчетный срок службы Delta GX 12-100 в зависимости от режима эксплуатации:

• режим "разряд-заряд" (циклический режим) – 1800 циклов при 30 % глубине разряда
• режим "постоянная подзарядка" (буферный режим) –15 лет.

Обращаем внимание, что фактический срок эффективной работы аккумулятора может оказаться отличным от эталонных данных. К факторам, влияющим на срок эффективной работы относятся:

• глубина разряда АКБ;
• скорость коррозии электродов;
• температура эксплуатации;

Технические характеристики Delta GX 12-100

Технические характеристики

• Номинальное напряжение 12 В
• Число элементов 6
• Срок службы 15 лет
• Номинальная емкость (25°C)
• 10 часовой разряд (10 А; 1.80 В/эл) 100 Ач
• 5 часовой разряд (17.5 А; 1.75 В/эл) 87.5 Ач
• 1 часовой разряд (62.5 А; 1.65 В/эл) 62.5 Ач
• Саморазряд 3% емкости в месяц при 20°C
• Внутреннее сопротивление полностью заряженной батареи (25°C)5 мОм

Рабочий диапазон температур

• Разряд -20÷60
• Заряд -10÷60
• Хранение -20÷60
• Макс. разрядный ток (25°C) 900 А (5с)
• Циклический режим (2.3÷2.35 В/эл)
• Макс.зарядный ток 20 А
• Температурная компенсация 30 мВ/°C
• Буферный режим (2.23÷2.27 В/эл)
• Температурная компенсация 19.8 мВ/°C

Габариты (±1мм)

• Длина, мм330
• Ширина, мм 171
• Высота, мм 215
• Полная высота, мм 220
• Вес (±3%), кг 32

Разряд постоянным током, А (при 25°С)

В/эл-т 5 мин 10 мин 15 мин 30 мин 45 мин 1 ч 3 ч 5 ч 10 ч

1.60V	314	229	185	108	80.5	66.2	27.9	19.0	10.8
1.65V	296	221	178	104	78.7	62.5	27.7	18.3	10.6
1.70V	270	200	164	96.0	73.0	61.5	27.2	18.0	10.5
1.75V	242	187	153	93.0	71.3	60.5	26.9	17.5	10.3
1.80V	221	175	143	91.0	70.0	57.4	25.3	17.2	10.0

Разряд постоянной мощностью, Вт/эл-т (при 25°С)

В/эл-т 5 мин 10 мин 15 мин 30 мин 45 мин 1 ч 3 ч 5 ч 10 ч

1.60V	547	392	321	199	150	124	52.8	35.8	20.4
1.65V	517	379	315	188	146	118	51.2	35.4	20.3
1.70V	478	360	299	183	137	114	50.9	35.0	20.1
1.75V	441	353	294	177	134	111	49.1	34.4	19.9
1.80V	415	329	279	171	131	104	48.5	34.0	19.3

(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-тренировочных циклов, и не являются номинальными по умолчанию.

Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
