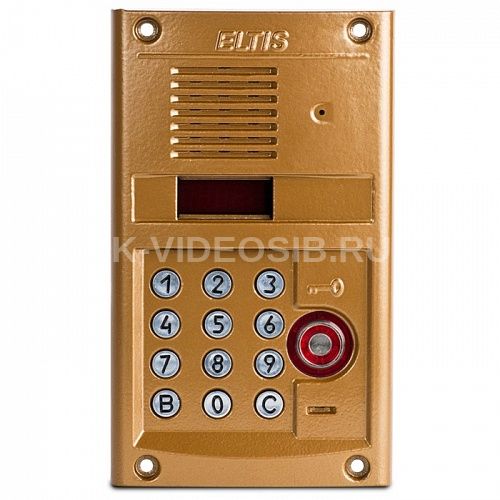

Описание ELTIS DP303-TDC22 (медь)

НАЗНАЧЕНИЕ БЛОКА ВЫЗОВА

Блок вызова DP303-TDC22 (далее БВ) предназначен для работы в составе домофонного комплекса ELTIS303 и обеспечивает видеонаблюдение и санкционированный доступ в подъезды, на лестничные клетки и квартиры жилых домов или на иные объекты в соответствии с одним из признаков:

• общий цифровой код;
• индивидуальный цифровой код;
• электронный ключ Touch Memory;
• нажатие кнопки абонентского пульта после разговора с посетителем.

БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь.

СОСТАВ ДОМОФОННОГО КОМПЛЕКСА

БВ DP303-TDC22 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):

• блок вызова (БВ) DP303-TDC22;
• блок питания (БП) PS2-x (х – модель блока питания, зависит от типа используемого замка);
• коммутатор (КМ) КМ100-7.3;
• пульты абонентские (ПА) HS-4xx (xx – модель пульта абонентского);
• ключи ТМ DS1990 и ТМ DS1996 фирмы Dallas Semiconductor;
• электромагнитный замок ML300, ML400 или аналогичный;
• кнопка выхода В21(В23) или считыватель ST11(ST12);
• пульты абонентские (ПА) VIZIT-M401, VIZIT-M402;
• видеоразветвитель VS1/4-1;
• дополнительно: дверной доводчик.
• Примечание. В зависимости от выполняемых функций, домофонный комплекс на базе блока вызова DP303-TDC22 может дополнительно комплектоваться пультом консьержа SC303-D1 Схема подключения пульта консьержа представлена в РЭ на SC303-D1.

ФУНКЦИИ БЛОКА ВЫЗОВА

Функции абонент-посетитель:

• коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;
• дуплексная связь «посетитель-абонент»;
• коммутация консьерж-посетитель по инициативе консьержа;
• параллельное включение до трех БВ;
• отображение информации на пятиразрядном семисегментном индикаторе;
• формирование звуковых сигналов при:
  • нажатии на кнопки клавиатуры;
  • вызове абонента;
  • открывании электромагнитного замка;
  • некорректных действиях пользователя;
• подсветка клавиатуры в темное время суток;
• защита от подбора кодов и паролей;
• защита от электрошокера;
• защита от дубликатов ключей на основе MK2004 и TM-08;
• управление различными типами электромагнитных замков:
  • нажатием кнопки абонентского пульта;
  • набором общего и (или) индивидуального кода открывания замка;
  • ключом ТМ DS1990;
  • нажатием кнопки "Выход";
• работа в составе домофонного комплекса с пультом консьержа SC303-D1;
• режим видеонаблюдения.

Функции обслуживания:

• программирование и управление системой с помощью цифровой клавиатуры;
• доступ к программированию системы через пароль установщика;
• возможность установки пароля администратора, неизвестного установщику;
• доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;
• программное регулирование времени открывания замка от 1с до 9с;
• программное отключение отдельных абонентов;
• программная регулировка громкости служебных звуковых сигналов;
• сохранение информации в энергонезависимой памяти;
• считывание и запись конфигурационных данных блока вызова c помощью носитель информации DS1996;
• обмен информацией с АРМ ЭЛТИС – Сервис.

Технические характеристики ELTIS DP303-TDC22 (медь)

Тип кабеля связи с коммутатором	Трехпроводный*
Максимальное количество абонентов	300**
Максимально допустимый номер квартиры	1999
Количество цифр в общем коде	4
Количество цифр в индивидуальном коде	4
Допустимое число попыток подбора кода или пароля	3
Максимальное количество электронных ключей, записываемых в память БВ	2100
Количество комбинаций электронного ключа	224
Время, отведенное на ввод одной цифры номера квартиры, сек., не более	5
Время формирования сигнала вызова, сек., не более	60
Время, отведенное на ответ посетителю, сек., не более	90
Время срабатывания электромагнитного замка, сек., не более	1…9
Время ожидания освобождения канала связи, сек, не более	30
Ток управления электромагнитным замком (контакты C, NC(NO)), не более, А	3
Максимальная мощность потребления (без электромагнитного замка), Вт	7
Максимально допустимое сопротивление линии связи, Ом	30
Напряжение питания видеокамеры, В	12 ± 10%
Максимальный ток потребления видеокамеры, мА	150
Напряжение питания блока вызова, В	~13...15, (+16…21)
Габаритные размеры, мм, не более:	124х209х39
Масса, кг, не более:	0.75

Примечания. * Тип прокладки кабелей связи между коммутатором и пультами абонентскими - координатно-матричный. ** При использовании коммутаторов КМ100-7.3. Для КМ100-7.2 максимальное количество абонентов равно 100. Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:

температура окружающей среды	(-40...+40)°С;
относительная влажность	до 98% при 25°С 6 мес. в году
атмосферное давление	(650...800) мм. рт. ст
