Описание ELTIS UD-DPE-2

Назначение

Устройство коммутации ELTIS UD-DPE-2 предназначено для коммутации аудио/видевызовов сети одноабонентских блоков вызова ELTIS DP1-CE7L на монитор ELTIS VM400 (500).

Сфера применения

Построение простых по конфигурации (минимизация кабелей, один шлейф) и недорогих систем видеосвязи из нескольких точек на единый пост диспетчера (консьержа, охраны), легкость интеграции со средствами контроля доступа:

• СКУД для учреждений министерства образования (детские сады, школы), вызов дежурного от калиток, ворот, входов в здание;
• вызов помощи для маломобильных групп населения (МГН) в общественных зданиях (туалеты, прилифтовые зоны, подъемники);
• связь с охраной на подземных парковках жилых зданий и торговых комплексов (ЧП, авария, поломки);
• связь с дежурным (охраной) на пунктах пропуска автомобилей, парковок (несколько шлагбаумов, ворот, калиток);
• связь с дежурными из комнат хостелов, недорогих гостиниц (без телефонной станции);
• связь с дежурным (секретарем) для офисов с несколькими входами.

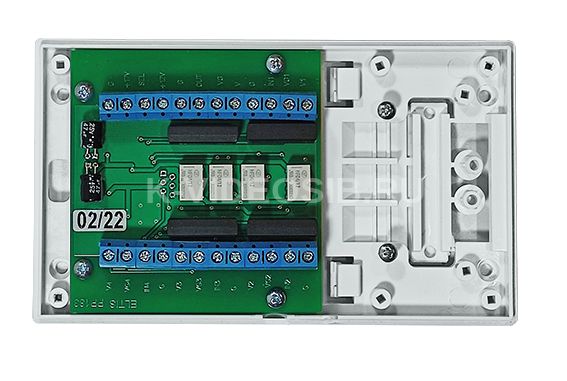

Подключение: винтовые колодки. Малогабаритный плоский корпус для удобства размещения в нишах слаботочных стояков или боксах. Предусмотрены отверстия для крепления на стену и зажим для DIN-рейки.

Отличия от предыдущей модели:

• коммутатор работает с блоками вызова модели ELTIS DP1-CE7L и мониторами ELTIS VM400 (500), этим решением снят вопрос нестабильного автоопределения цветности в ранее использовавшихся Commax-совместимых мониторах при работе с блоками вызова «четырехпроводного» подключения;
• в рамках системы устройство UD-DPE-2 обеспечивает разделение видео и аудиосигнала, а также коммутацию видеосигнала и видеоземли блока вызова к сети устройств и к монитору только в момент вызова, что существенно снижает наведенные помехи и повышает качество передачи видеосигнала и звука;
• осуществляется коммутация как обычных аналоговых видеосигналов, так и преобразованных для передачи по витой паре (в случае удаленного расположения блоков вызова);
• предусмотрено питание устройств как стабилизированным питанием 12B+/-10%, так и нестабилизированным постоянным током +15…+25B.

Технические характеристики ELTIS UD-DPE-2

Максимальное количество блоков вызова, подключаемых к одному устройству коммутации	4
Возможность каскадирования устройств коммутации	10
Блокировка вызова абонента с нескольких БВ	да
Напряжение питания 12V, В	12+/-10%
Напряжение питания 17V, В	15-25
Ток потребления, не более	10 мА
Габаритные размеры, мм	137x81x3
Масса, кг	0,13

Условия эксплуатации:

• температура окружающего воздуха от-10 до +40 град С
• относительная влажность воздуха до 90 град С
• атмосферное давление: (650...800) мм. рт. ст.
