Описание Эридан КВВ-ЗГд20-С

Эридан КВВ-ЗГд20-С - Оконечная заглушка Ехd М20х1,5 мм.

Расшифровка названия:

• КВВ - серия кабебельных вводов
• -ЗГд20 - Оконечная заглушка Ехd М20х1,5 мм
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

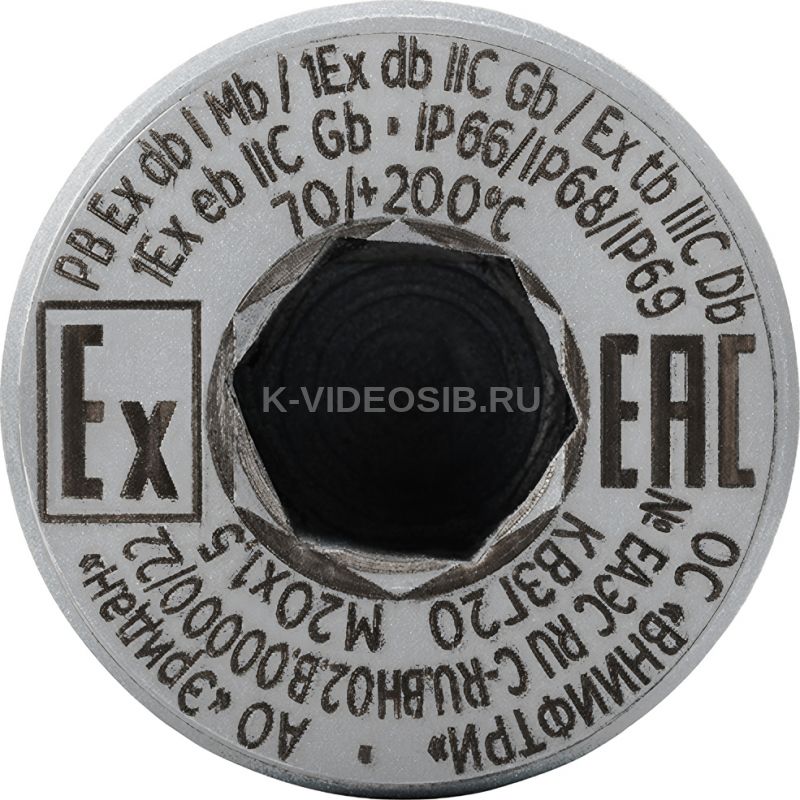

КВВ-ЗГд20-С Оконечная заглушка Ехd из из конструкционной стали с гальваническим покрытием.

Маркировка взрывозащиты РВ Ex db I Mb / 1Еx db IIC Gb / 1Еx eb IIC Gb / Ex tb IIIС Db

Конструкция оконечной заглушки КВВ-ЗГд20, предназначенной для закрытия неиспользуемых кабельных вводов, приведена на рисунке. КВВ-ЗГд20 (2) монтируется в неиспользуемое вводное устройство электрооборудования с уплотнительным кольцом (1) с помощью ключа шестигранного на 10 мм. Установочная резьба метрическая М20х1,5 мм.

Заглушка КВВ-ЗГд20 может применяться в качестве транспортной заглушки, для предотвращения попадания влаги и грязи в готовую продукцию при транспортировке.

Технические характеристики Эридан КВВ-ЗГд20-С

• Модель: КВВ-ЗГд20-С
• Тип: Оконечная заглушка Ехd М20х1,5 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
