Описание Эридан КВВ-ЗГе20-С

Эридан КВВ-ЗГe20-С - Оконечная заглушка Ехе М20х1,5 мм.

Расшифровка названия:

• КВВ - серия кабебельных вводов
• -ЗГe20 - Оконечная заглушка Ехe М20х1,5 мм
• С - конструкционная сталь Ст.20 ГОСТ 16523-97 с гальваническим покрытием (по умолчанию)

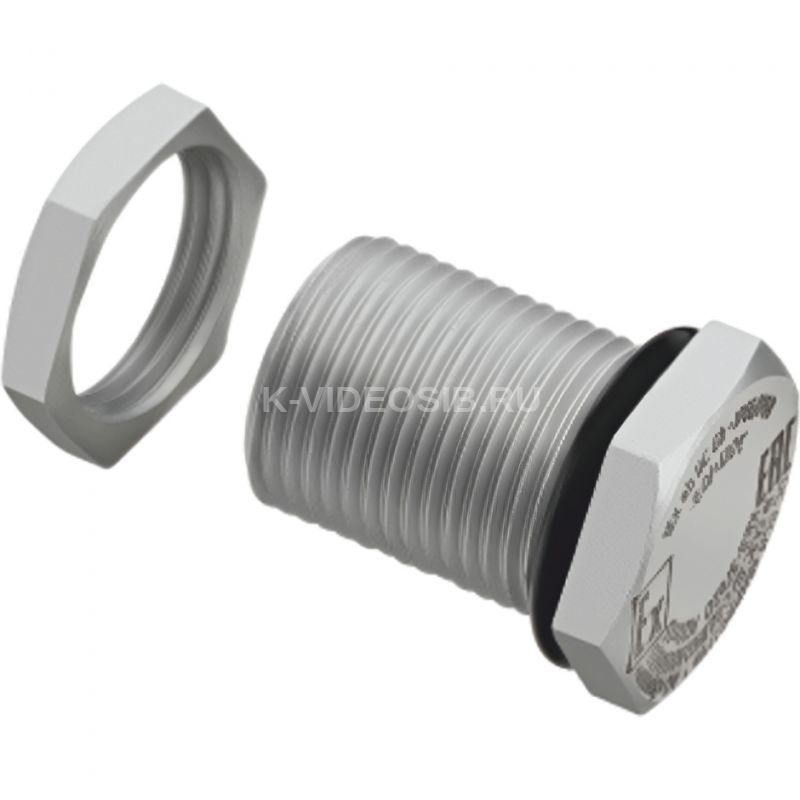

Конструкция оконечной заглушки КВВ-ЗГе20, предназначенной для закрытия неиспользуемых вводных устройств..

9 – кольцо уплотнительное плоское (РТ20); 12 – заглушка Exe; 13 – контргайка (КГ20)

КВВ-ЗГе20 (1) монтируется в неиспользуемое вводное устройство Exe электрооборудования с уплотнительным кольцом (9) и гайкой (13) с помощью ключа 24 мм. Установочная резьба метрическая М20х1,5 мм.

Плоское уплотнительное кольцо РТ20 d 20 мм и контргайка КГ20 М20х1,5 поставляются для Ехе кабельных вводов по заказу.

Технические характеристики Эридан КВВ-ЗГе20-С

• Модель: КВВ-ЗГe20-С
• Тип: Оконечная заглушка Ехd М20х1,5 мм
• Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1, ОМ1 и др.) в атмосфере типа I-IV по ГОСТ 15150-69.
• Атмосферное давление: от 84 до 106,7 кПа.
• Относительная влажность воздуха: 100% при температуре не более +25°C, 95% без конденсации при температуре не более +40°C.
• Степень защиты от воздействия пыли и воды: IP66/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).
• Ех-маркировка кабельных вводов зависит от материала корпуса, соответствует ГОСТ 31610.0-2019 (IEC 60079-0:2017) и указана ниже:
