Описание Гефест КМ-А-1515 IP55 нержавеющая сталь со смотровым окном

Описание

Коробка монтажная распределительная КМ-А-1515 IP55 модификация со смотровым окном предназначена для установки коммутационных аппаратов, цифровых контрольно-измерительных приборов и прочего оборудования. Применяются для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.

Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

Конструкция

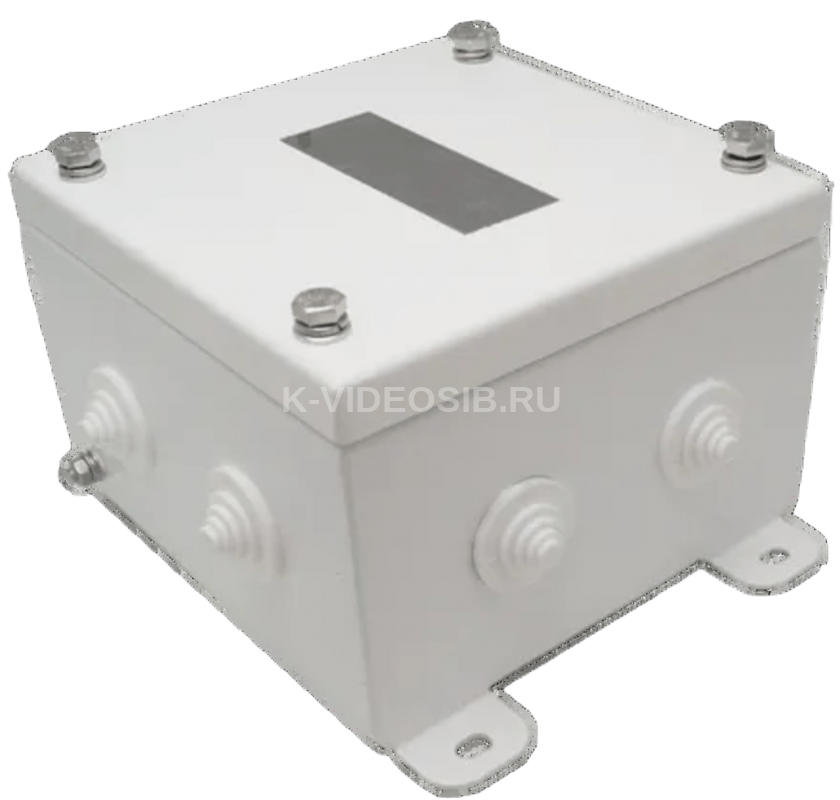

Корпус коробки монтажной распределительной КМ-А-1515 IP55 увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки.

Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты и контрольно-измерительные приборы, максимальная длина участка на DIN-рейке для размещения коммутационных аппаратов составляет 95 мм. Для удобства их контроля крышка коробки КМ-А имеет прямоугольное смотровое окно размером 40х80 мм.

На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.

Особенность

Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счет: гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали. Коробка предназначена для установки оборудования различного назначения: выключатели автоматические, цифровые контрольно-измерительные приборы.

Сертификация

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Технические характеристики Гефест КМ-А-1515 IP55 нержавеющая сталь со смотровым окном

• Степень защиты: IP55.
• Климатическое исполнение по ГОСТ 15150: УХЛ 1.
• Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
• В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55 и позволяющие производить ввод кабеля с наружным диаметром оболочки 4-18 мм.
• Количество кабельных вводов: 8
• Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
• Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм) S10
• Размер ключа для крепления зажима РЕ S8
• Размер отверстий для крепления коробок 7 мм
• Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию
