Описание Гефест КМ-О-1212(П)(18к)-IP66(П6-12)

Описание:

Коробки монтажные огнестойкие КМ-О(П) предназначены для соединения и разветвления кабельных линий и способны обеспечить их надёжную коммутацию в условиях пожара. Применяются для монтажа внутри помещений и на открытом воздухе. Корпус коробок изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению. Внутри корпуса коробок расположен блок керамических клемм на металлическом основании.

Конструкция:

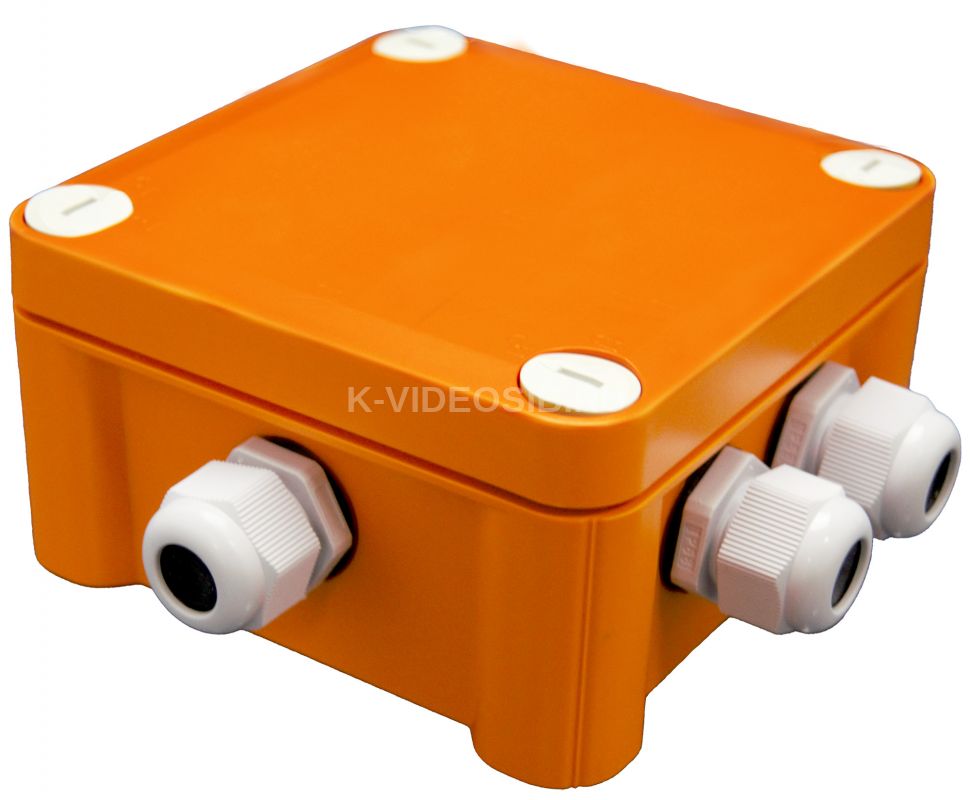

Корпус коробки монтажной огнестойкой КМ-О(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов. Внутри корпуса, на оцинкованном металлическом основании толщиной 2 мм, размещен блок термостойких керамических клемм. В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. В стенках коробки КМ-О 1010(П) для установки гермовводов предусмотрены отверстия диаметром 20 мм, а стенки коробки КМ-О 1212 (П) имеют удаляемые профили, под гермовводы размерами М16, М20, М25. Для удаления профиля рекомендуется использовать ступенчатые свёрла диаметрами 16, 20, 25 мм. Для крепления коробки предназначены входящие в комплект поставки саморезы с пресс-шайбой (DIN 968), металлические дюбеля и уплотнительные элементы. Крепление коробки осуществляется через металлическое основание с клеммными колодками и удаляемые профили в дне коробки.

Особенности:

- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течении 10с и не образует воспламеняющихся капель при горении);

- материал коробки устойчив к ультрафиолетовому излучению;

- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;

- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки; - запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;

- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения; - все металлические детали коробки оцинкованы;

- возможность выбора типа и размера гермоввода (для коробок КМ-О 1010(П) возможен размер только М20);

- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и ярко-оранжевый (RAL 2003);

- коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Технические характеристики Гефест КМ-О-1212(П)(18к)-IP66(П6-12)

Кол-во вводов, до 7

Кол-во контактов 18

Макс. сечение проводов, зажимаемых в клеммах 3,0

Масса 0,49 кг

Материал корпуса АБС-пластик

Номинальное напряжение клемм 450 В

Обозначение КМ-О-1212(П)(18к)-IP66(П6-12)

Степень защиты IP66

Температура эксплуатации от -40 до +80°C
