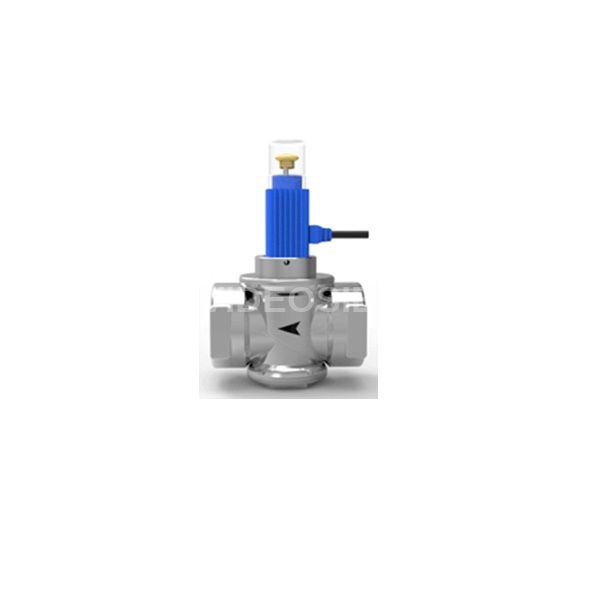

Кенарь Электромагнитный клапан отсекатель GV-90 D25 (1 дюйм)

Код: 1272991

Розн. цена: 2 360 руб

Ваша цена: 2 178 руб

Заказ в один клик

Быстрая
доставка

Гарантия
10 лет

Товары
сертифицирован

Описание

Описание Кенарь Электромагнитный клапан отсекатель GV-90 D25 (1 дюйм)

Электромагнитный клапан отсекатель GV-90 D25 (1 дюйм), перекрывающий подачу газа, предназначены для безопасного использования бытовых газовых приборов в совместной работе с сигнализатором газа. Особенности электромагнитного клапана GV-90:

Работа при низких температурах (до -40°С) за счет использования газонепроницаемой прокладки из материала компании JSR (Япония).

Катушка электромагнита может поворачиваться на произвольный угол вокруг оси и затем фиксироваться. Облегчается монтаж, так как вывод кабеля может быть выполнен в любом направлении.

Катушка электромагнита может быть снята для облегчения монтажа клапана на трубе (уменьшается установочный размер). После монтажа катушка устанавливается на место и фиксируется.

Основные составные части клапана

Клапан в разрезе

Работа газового клапана Электромагнитный газовый клапан устанавливается в магистраль, подающую газ потребителю. При установке необходимо соблюдать направленность. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направленность движения газа в клапане: от газовой магистрали к потребителю. Для открытия клапана в ручном режиме необходимо открутить защитный прозрачный колпачок и потянуть желтый переключатель вверх до упора. После этого не забудьте установить защитный колпачок. Для закрытия клапана (перекрытия подачи газа) в ручном режиме необходимо открутить защитный прозрачный колпачок и нажать на переключатель переместив его вниз до упора. После этого не забудьте установить защитный колпачок. Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору газа, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть подачу газа вручную. ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность. ВНИМАНИЕ: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.

Особенности установки клапанов GV-90:

для того чтобы повернуть электромагнит вокруг своей оси, открутите винт с шестигранным шлицем (указан красной стрелкой) затем закрепите электромагнит в нужном положении затянув винт.

для того чтобы снять электромагнит, открутите переключатель (головка со штоком), открутите винт с шестигранным шлицем (указан красной стрелкой). Установите клапан на трубу. После этого установите электромагнит, закрепите его винтом, закрутите переключатель. Проверьте правильность сборки открыв и закрыв клапан вручную.

Технические характеристики Кенарь Электромагнитный клапан отсекатель GV-90 D25 (1 дюйм)

Материал клапана: алюминиевый сплав
Допустимые рабочие газы: горючие газы (Метан СН4, Пропан С3Н8, Бутан С4Н10)
Открытие клапана: ручное
Закрытие клапана: электрическим импульсом, ручное
Рабочее напряжение электрического импульса: 9 – 12 В
Потребляемый ток при срабатывании: < 1,5 А (импульсный)
Время перекрытия клапана: < 1 сек
Рабочее давление газа: < 100 кПа
Газонепроницаемый материал: резина NBR
Рабочий диапазон температур: -40°С - +50°С
Исполнение: влагозащищенное
Варианты установки: горизонтальное, вертикальное
Максимально допустимая длина кабеля, соединяющего клапан с сигнализатором: 20 м
Размер резьбы для соединения с трубами подачи газа: 1"

Установочные размеры GV-90 D25 (1 дюйм)
