Описание Hiden KC3320S

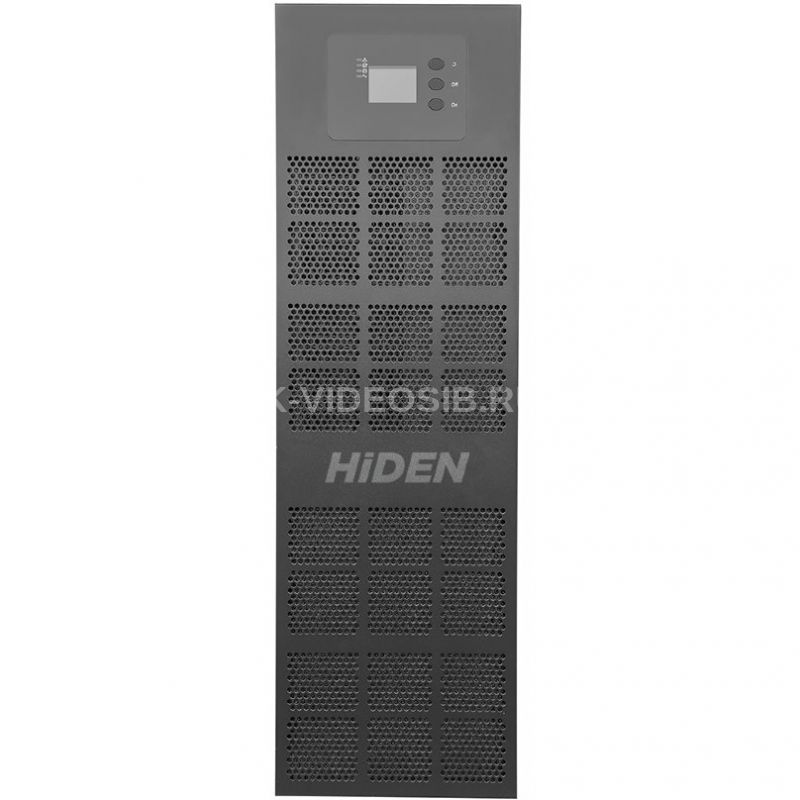

ИБП HIDEN KC3320S

Трёхфазный ИБП, напольное исполнение, батареи в корпусе ИБП, трехфазный вход / трехфазный выход, ONLINE, 20000 ВА/ 18000 Вт.

• Назначение ИБП: Кратковременная автономия
• Полная мощность (ВА): 20000
• Активная мощность (Вт): 18000
• Входное напряжение: 3-ф (380/400В)
• Выходное напряжение: 3-ф (380/400В)
• Топология ИБП: Онлайн ИБП
• Форм-фактор ИБП: Напольный ИБП
• Тип аккумуляторов: Внутренние АКБ
• КПД (%): 90

ИБП HIDEN KC3320S, трёхфазный ИБП, напольное исполнение, батареи в корпусе ИБП.

Сферы применения:

• Малое промышленное оборудование
• Малые ЦОД
• Системы видеонаблюдения
• Холодильное оборудование
• PLC - контроллеры
• Пожарно-охранные системы

Трёхфазный ИБП для широкого круга задач с батареями в корпусе ИБП. Оптимальное решение при жестких требованиях к занимаемым габаритам.

Особенности:

• Двойное преобразование (онлайн топология)
• Синусоидальный выходной сигнал
• Возможность параллельной работы с резервом N+X или наращиванием мощности
• Сервисный байпас
• Цветной ЖК-дисплей с функцией настройки
• Регистрация данных в журнал событий
• Полная совместимость с ДГУ
• Интеллектуальное управление батареями
• Удаленный мониторинг и администрирование ИБП через SNMP
• Экономия пространства за счет конструкции ИБП с батареями в одном корпусе
• Эргономичный корпус: 828x250x868 мм

Технические характеристики Hiden KC3320S

Вход Выход Батарея Защита Индикация и Дисплей Технические данные Общая информация

Мощность (кВА/кВт)	20 / 18
Фазность	3 фазы, 4 провода и земля
Напряжение, В	380/400/415
Диапазон напряжений, В	208-478
Диапазон частот, Гц	45-55 Гц при 50 Гц /54-66 Гц при 60 Гц (автоматически)
Коэффициент мощности	≥0.99
Искажения тока, THDi	≤3% (при 100% нелинейной нагрузке)
Диапазон напряжения и частоты в режиме ECO	Аналогично с байпасом
Фазность	3 фазы, 4 провода и земля
Номинальное напряжение, В	380/400/415
Коэффициент мощности	0.9
Стабильность напряжения	±1%
Отклонение частоты при работе от сети	±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается)
Частота при работе от АКБ, Гц	50/60 ± 0.2%
Крест-фактор	3:1
Искажения напряжения, THD	≤2% при линейной нагрузке; ≤5% при нелинейной нагрузке
Форма кривой	Синусоидальный сигнал
Эффективность	ECO режим ≥97%; нормальный режим ≥90%
Напряжение, В	±120
Встроенные АКБ	2x20 шт. 12V9AH
Время восстановления до 90%, ч	08-10
Зарядный ток, А	2,7
Перегрузка	От сети: 105% - 125% – переключение на байпас через 3 минуты, 125% - 150% – переключение на байпас через 30 секунд, Более 150% – переключение на байпас через 100 мсек
	От АКБ: ≤ Нагрузка ≤110% – 10 мин, ≤125% – 1 мин, ≤150% – 5 с, ≥150% немедленное отключение ИБП
	На байпасе: Автомат защиты 40 А
Перегрев	От сети: переход на байпас, от АКБ: отключение
Разряд АКБ	Сигнал тревоги и отключение
Самодиагностика	При включении и программно
EPO (опционально)	Отключение
АКБ	Технология Advanced Battery Management
Аудио и визуальная	Отказ сети, разряд АКБ, перегрузка, авария
Габариты (ШхГхВ), мм	250x868х828
Вес, кг	171
Входные разъемы	Клеммная колодка
Выходные разъемы	Клеммная колодка
Интерфейсы	Стандартно: USB & RS485; Опционально: SNMP карта, релейная карта
Температура эксплуатации, 0С	0-40
Температура хранения, 0С	от -20 до +55
Влажность воздуха, %	0 – 95 без конденсации
Высота над уровнем моря, м	< 1500
Уровень шума, Дб	<60 (на расстоянии 1 м.)
Стандарты безопасности	CE, EN/IEC 62040-2, EN/IEC 62040-1-1
