Описание Hiden KU910H

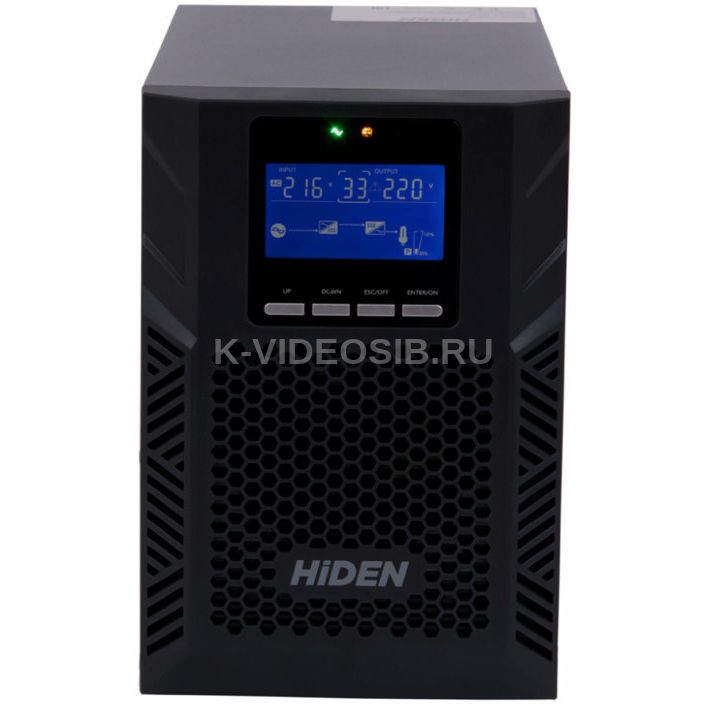

ИБП HIDEN KU910H

ИБП напольного типа, подключение внешних АКБ, однофазный вход / однофазный выход, ONLINE, 10000 ВА/ 9000 Вт.

• Назначение ИБП: Длительная автономия
• Полная мощность (ВА): 10000
• Активная мощность (Вт): 9000
• Входное напряжение: 1-ф (220/230В)
• Выходное напряжение: 1-ф (220/230В)
• Количество внешних АКБ: 16 шт. (192В), 18 шт. (216В), 20 шт. (240В)
• Топология ИБП: Онлайн ИБП
• Форм-фактор ИБП: Напольный ИБП
• Тип аккумуляторов: Внешние АКБ

ИБП HIDEN KU910H, однофазный ИБП, напольное исполнение, подключение внешних АКБ.

Сферы применения:

• Отопительное оборудование
• Циркуляционные насосы
• Системы видеонаблюдения
• Холодильное оборудование
• Системы аварийного освещения
• Пожарно-охранные системы

Время автономной работы подключенного оборудования может составлять от нескольких минут до нескольких суток,благодаря возможности подключения АКБ большой ёмкости.

Особенности:

• Двойное преобразование (онлайн топология)
• Удаленное администрирование
• Возможность подключения ДГУ
• Возможность параллельной работы с резервом N+X или наращиванием мощности
• Сервисный байпас
• Работа с общей батареей при параллельном режиме работы
• Интеллектуальное управление батареями
• ЖК-дисплей с функцией настройки

Технические характеристики Hiden KU910H

Вход Выход Батарея Защита Индикация и Дисплей Технические данные Общая информация

Мощность (кВА/кВт)	10/9
Фазность	1 фаза +заземление
Напряжение, В	220/230/240
Диапазон напряжений, В	120-276
Диапазон частот, Гц	50Гц: 45-55Гц, 60Гц: 54-66Гц
Коэффициент мощности	≤5% (при 100% нелинейной нагрузке)
Диапазон напряжений байпаса, В	Макс. 220 +25% (опционально +10%, +15%, +20%); 230 +20% (опционально +10%, +15%), 240 +15% (опционально +10%), Мин. -45% (опционально -20%, -30%).
Диапазон напряжения и частоты в режиме ECO	Аналогично с байпасом
Совместная работа с генератором	Поддерживается
Фазность	1 фаза +заземление
Номинальное напряжение, В	220/230/240
Коэффициент мощности	0.9
Стабильность напряжения	±1%
Отклонение частоты при работе от сети	±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается)
Частота при работе от АКБ, Гц	50/60 ± 0.1
Крест-фактор	3:1
Искажения напряжения, THD	≤2% при линейной нагрузке; ≤5% при нелинейной нагрузке
Форма сигнала	Синусоида
Эффективность	≥94%
Напряжение, В	Стандарт 192, Настраивается 216/240
Встроенные АКБ	нет
Время восстановления до 90%, ч	8-10
Зарядный ток, А	10А
Время переключения	На батарею: 0 мсек., на байпас: 0 мсек.
Перегрузка	От сети 105%-110% – 1 час.; 110%-125% – 10 мин.; 125%-150% – 1 мин; >150% переход на байпас
	На байпасе Автомат защиты 60 А
Короткое замыкание	Защитное отключение
Перегрев	От сети: переход на байпас, от АКБ: отключение
Разряд АКБ	Сигнал тревоги и отключение
Самодиагностика	При включении и программно
EPO (опционально)	Отключение
АКБ	Технология Advanced Battery Management
Подавление шума	Соответствует EN62040-2
Аудио и визуальная	Отказ сети, разряд АКБ, перегрузка, авария
Состояние на ЖКИ и светодиодном индикаторе	Режим работы от сети, Режим работы от АКБ, Режим ECO, Режим байпаса, Низкий заряд АКБ, АКБ неисправна, Перегрузка, Ошибка ИБП
Показание на ЖКИ	Входное напряжение, Входная частота, Выходное напряжение, Выходная частота, Уровень нагрузки, Напряжение батареи, Внутренняя температура, Время автономии
Габариты (ШхГхВ), мм	191х405х330
Вес, кг	12
Входные разъемы	Клеммная колодка
Выходные разъемы	Клеммная колодка
Интерфейсы	Стандартно: USB и RS232, Опционально: SNMP карта, карта параллельной работы, релейная карта
Температура эксплуатации, 0С	0-40
Температура хранения, 0С	-25 – +55
Влажность воздуха, %	0-95 без конденсации
Высота над уровнем моря, м	< 1500
Уровень шума, Дб	<60 (на расстоянии 1м)
Стандарты безопасности	CE, EN/IEC 62040-2, EN/IEC 62040-1-1
