Hyperline FUTP4-C5E-S24-IN-LSLTX-RD-305
Код: 1555850
Розн. цена: 90 000 руб
Ваша цена: 90 000 руб
Быстрая доставка
Гарантия 10 лет
Товары сертифицирован
Описание
Описание Hyperline FUTP4-C5E-S24-IN-LSLTX-RD-305

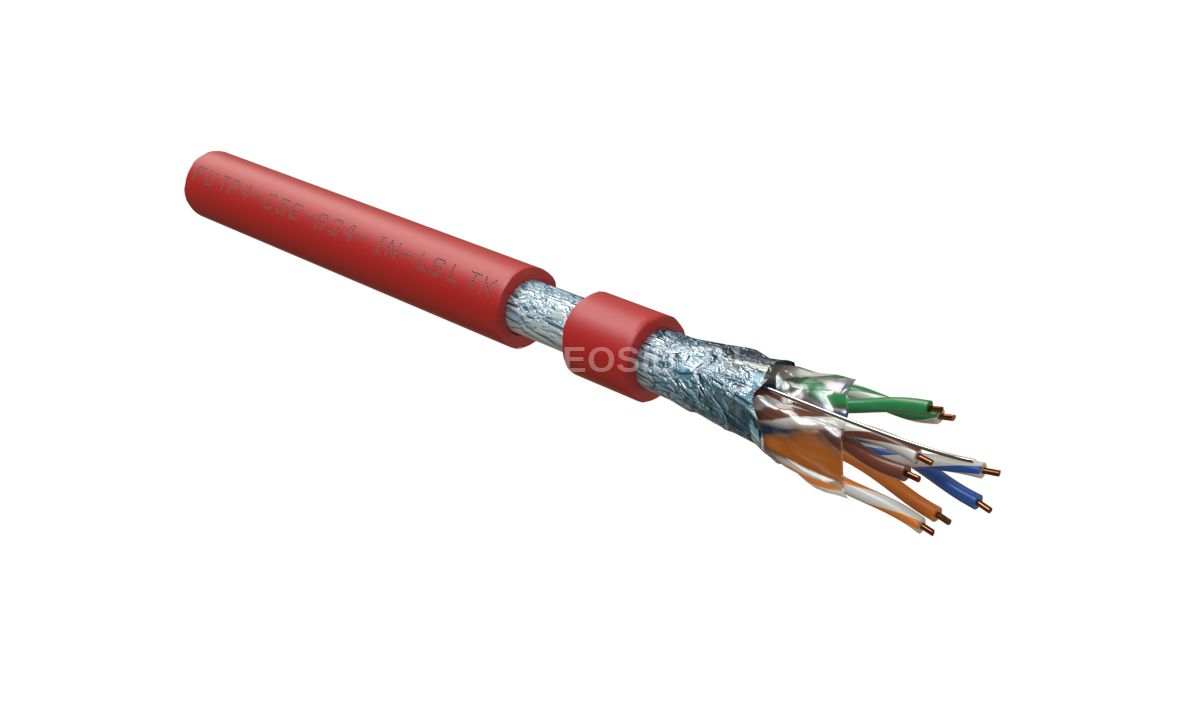

Кабель Hyperline FUTP4-C5E-S24-IN-LSLTX-RD-305 — экранированный витая пара категории 5e, предназначенный для внутреннего использования. Конструкция кабеля F/UTP включает общий экран из алюминизированной полиэстерной пленки, обеспечивающей надежную защиту от электромагнитных помех.
Кабель состоит из 4 пар однопроволочных жил с калибром 24 AWG и номинальным диаметром проводника 0,51 мм. Сечение каждого проводника составляет 0,205 кв. мм. Проводники выполнены из отожжённой электролитической меди (BC) и изолированы полиэтиленом высокой плотности (HDPE) с диаметром изоляции 1,03 мм и допуском ±0,05 мм.
Внешняя оболочка кабеля изготовлена из материала LSLTx — поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 1,8 мм и красного цвета. Общий диаметр кабеля составляет 8,4 мм с допустимым отклонением ±0,5 мм. Для скрепления конструкции используется спиральная обмотка из полиэстерной ленты. Дренажный провод выполнен из однопроволочной лужёной меди с диаметром 0,4 мм.
Кабель рассчитан на эксплуатацию в температурном диапазоне от -20 °C до +60 °C, монтаж возможен при температуре от -10 °C до +60 °C. Минимальный радиус изгиба составляет 10 наружных диаметров при монтаже и 5 наружных диаметров при эксплуатации. Допустимое растягивающее усилие при монтаже не превышает 100 Н.
Электрические характеристики кабеля включают частотный диапазон от 1 до 100 МГц, волновое сопротивление 100 ±15 Ом при 100 МГц, электрическое сопротивление жилы не более 95 Ом/км при 20 °C, максимальную омическую асимметрию жил в паре 2%, минимальное сопротивление изоляции жил 5 ГОм·км и испытательное напряжение 1 кВ в течение 1 минуты. Максимальная электрическая емкость рабочей пары составляет 56 пФ/м. Скорость распространения сигнала не менее 68%, асимметрия задержки сигнала не превышает 45 нс на 100 метров.
Масса кабеля составляет 89 кг на километр, длина в упаковке — 305 метров. Кабель поставляется в коробке размером 320 мм в высоту, 360 мм в ширину и 360 мм в глубину.
Технические характеристики Hyperline FUTP4-C5E-S24-IN-LSLTX-RD-305
| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |
| Конструкция кабеля: | F/UTP |
| Цвет: | красный |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 8.4 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
| Оболочка | |
| Материал внешней оболочки: | LSLTx (поливинилхлоридный пластикат пониженной пожарной опасности) |
| Толщина оболочки: | 1.8 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 1.03 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Габариты и вес | |
| Масса 1 км кабеля: | 89 кг |
| Длина кабеля в упаковке: | 305 м |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.4 мм |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 100 Н |
| Минимальный радиус изгиба: | 10 / 5 наружных диаметров (монтаж/экспл.) |
| Температура монтажа: | -10 °С ... +60 °С |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Бронирование: | без брони |
| Упаковка | |
| Тип упаковки: | коробка |
| Высота единичной упаковки: | 320 мм |
| Ширина единичной упаковки: | 360 мм |
| Глубина единичной упаковки: | 360 мм |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 1 кВ/1 мин |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 68 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
