Описание Hyperline ISFTP4-C7-P23/7-ARM/W-SHF1/SHF1-BK

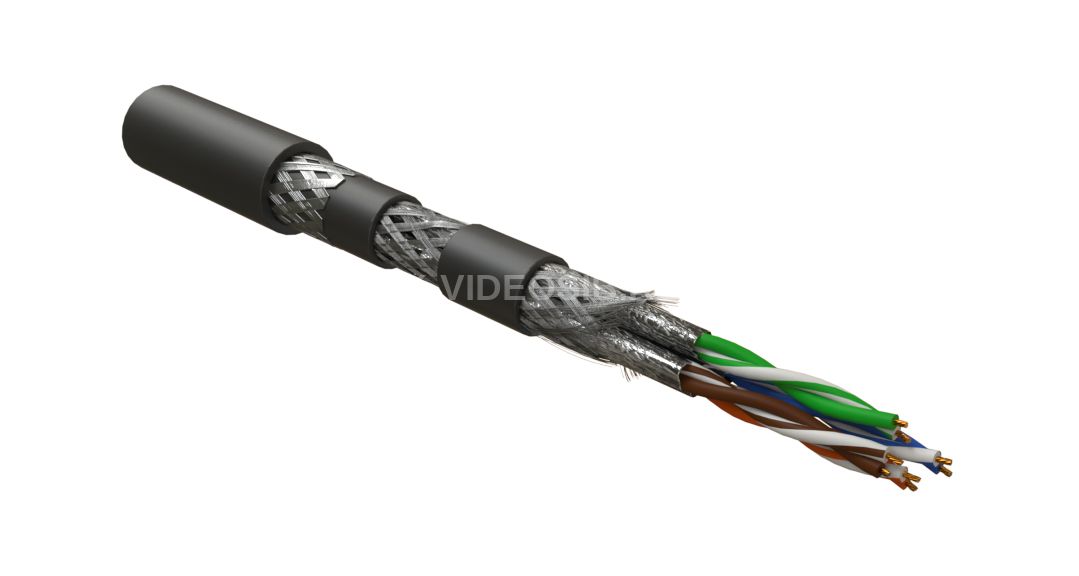

Hyperline ISFTP4-C7-P23/7-ARM/W-SHF1/SHF1-BK — это бронированный промышленный Ethernet-кабель категории 7, разработанный для надежной передачи данных в сложных условиях. Кабель оснащен 4 парами многопроволочных жил 23 AWG, каждая пара экранирована алюминизированной полиэстерной пленкой, а весь кабель имеет общий экран из медной луженой оплетки. Его внешний цвет — черный (RAL 9004), а диаметр составляет 12.2 мм, что обеспечивает дополнительную защиту и прочность.

Конструкция и материалы Кабель имеет двойную оболочку из несшитой безгалогенной маслостойкой композиции SHF1: внутренняя оболочка толщиной 0.9 мм с диаметром 9 мм и внешняя оболочка толщиной 1 мм. Бронирование выполнено из гальванизированной стальной проволоки толщиной 0.3 мм (SWB), что обеспечивает высокую механическую защиту и устойчивость к внешним воздействиям. Проводники изготовлены из отожженной электролитической меди (BC), состоят из 7 проволок диаметром 0,23 мм каждая и имеют изоляцию из вспененного полиэтилена (FPE).

Технические характеристики и эксплуатация Кабель предназначен для работы в температурном диапазоне от -40°C до +80°C, при этом монтаж возможен при температуре от -20°C до +60°C. Высокий уровень экранирования (60% покрытия медной оплеткой) обеспечивает надежную защиту от электромагнитных помех и перекрестных наводок. Максимальное отклонение внешнего диаметра кабеля составляет 0.8 мм, что обеспечивает стабильные размеры и удобство при установке.

Габариты и упаковка Вес кабеля составляет около 191.4 кг на километр, что обусловлено наличием двойной оболочки и бронирования. Длина кабеля в упаковке — 500 метров. Кабель упакован в прочную коробку размером 310 мм по высоте, 380 мм по ширине и 380 мм по глубине, что обеспечивает удобство транспортировки и хранения.

Технические характеристики Hyperline ISFTP4-C7-P23/7-ARM/W-SHF1/SHF1-BK
