Описание Hyperline RS-SF-3x2x24/7-PVC-BK-500

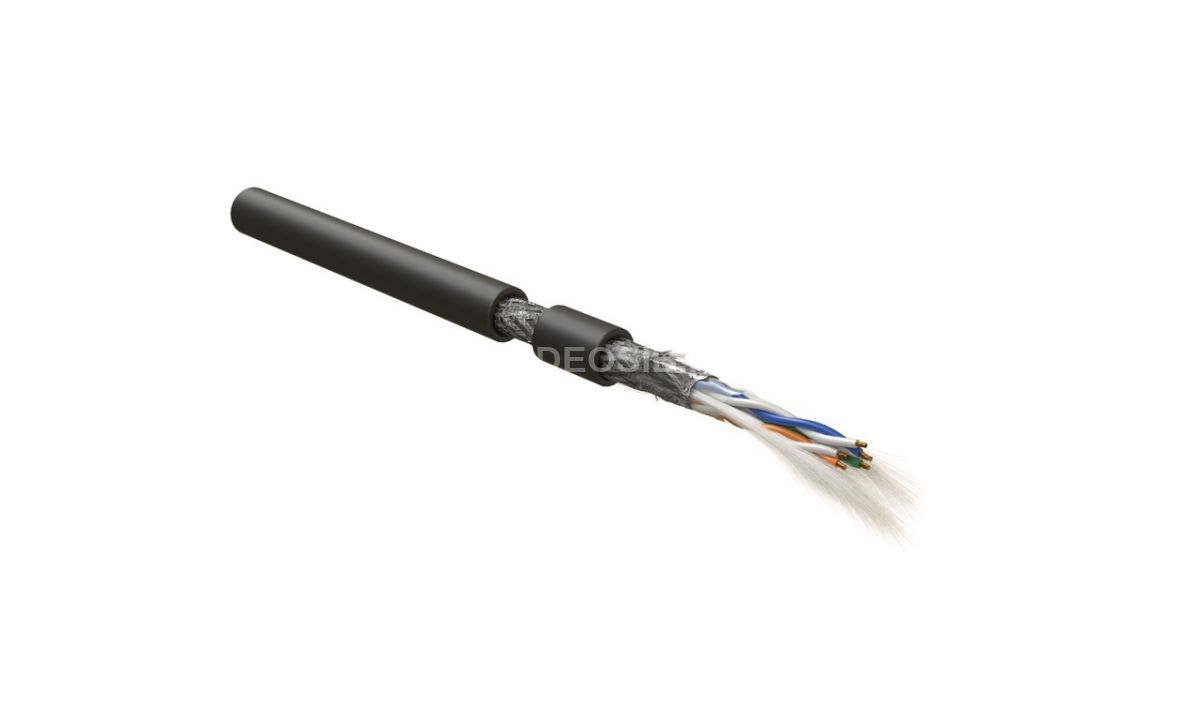

Hyperline RS-SF-3x2x24/7-PVC-BK-500 — экранированный кабель интерфейса RS-485 типа SF/UTP с двойным экраном (фольга и оплётка 85%), содержит 3 пары многопроволочных лужёных медных жил 24 AWG (7×0,203 мм), сечение 0,22 мм², диаметр проводника 0,61 мм, изоляция из вспененного полиэтилена, чёрная PVC-оболочка, внешний диаметр 7,5 мм, температурный диапазон эксплуатации -40°C…+80°C, расчётная масса 72 кг/км, длина поставки 500 м, предназначен для промышленной автоматизации и систем управления, подходит для внутренней и внешней прокладки, обеспечивает надёжную передачу данных в условиях промышленных помех.

Технические характеристики Hyperline RS-SF-3x2x24/7-PVC-BK-500

Тип промышленного интерфейса:    RS-485 Количество пар:    3 Конструкция кабеля:    SF/UTP Калибр AWG:    24 AWG Цвет:    черный Конструкция проводников:    многопроволочная (stranded) Внешний диаметр:    7.5 мм Температура эксплуатации:    -40 °C ... +80 °C Проводник      Количество проводников:    6 Материал проводников:    медь электролитическая отожженная (BC) Число и диаметр проволок проводника:    7 х 0,203 мм Сечение проводника:    0,22 кв. мм Номинальный диаметр проводника:    0,60 мм Изоляция проводников:    вспененный полиэтилен (FPE) Диаметр проводника в изоляции:    1.2 мм Предельное отклонение по диаметру проводника в изоляции:    0,05 мм Оболочка      Материал внешней оболочки:    PVC (поливинилхлорид) Толщина оболочки:    1 мм Цвет RAL:    RAL 9004 Экран      Общий экран:    алюминизированная полиэстерная пленка и оплетка из медных луженых проволок Площадь проволочного покрытия (экрана):    85 % Дополнительные характеристики      Шнуры-наполнители:    3 хлопчатобумажных шнура Предельное отклонение по внешнему диаметру:    0,3 мм Габариты и вес      Масса 1 км кабеля:    72 кг Длина кабеля в упаковке:    500 м Эксплуатационные характеристики      Температура монтажа:    -20 °C ... +60 °C Электрические характеристики      Волновое сопротивление:    120 ± 15 Ом
