Описание Hyperline SHE-30IEC-6BIEC-B-3x16-3PVR

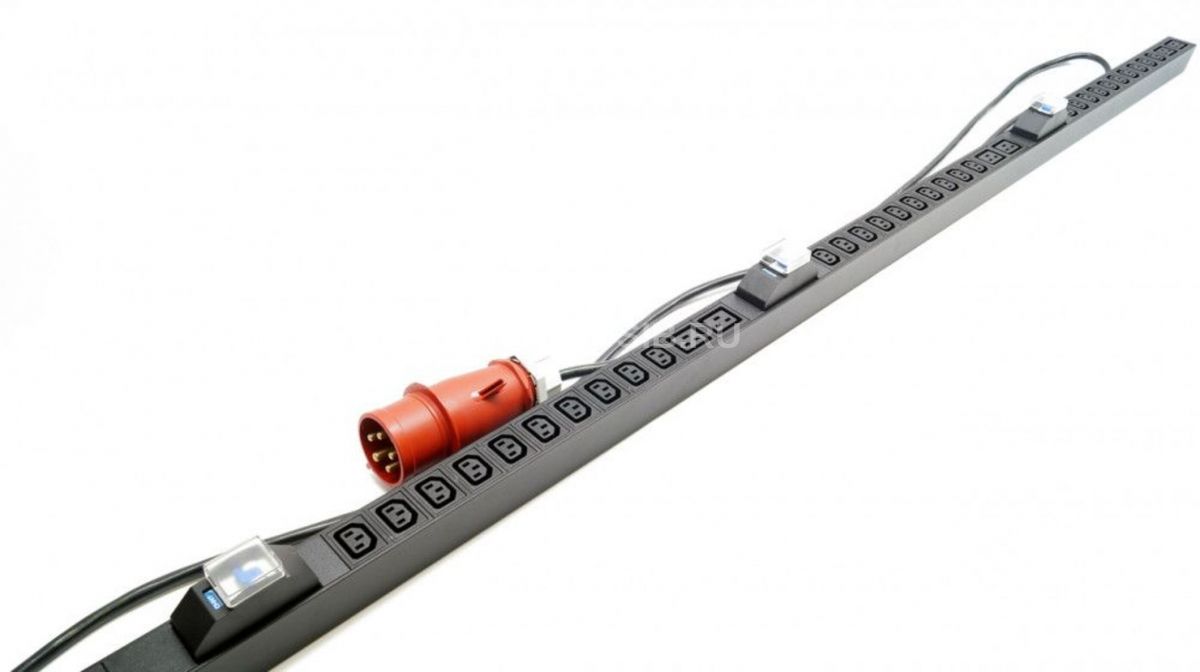

Вертикальный блок розеток (PDU) Hyperline SHE-30IEC-6BIEC-B-3x16-3PVR — это мощный трехфазный блок распределения питания (380 В), рассчитанный на суммарный ток 16 А. Он оснащен 36 выходными розетками (30 штук IEC 320 C13 и 6 штук IEC 320 C19), защитным встроенным автоматом и трехметровым кабелем сечением 5х4.0 мм² с вилкой IEC 60309.

1. Распределение трехфазной нагрузки

• Балансировка фаз: Главная задача при подключении этого PDU — равномерно распределить активное серверное оборудование по внутренним группам розеток. Неравномерное заполнение может привести к перекосу фаз на вышестоящем щите питания.
• Лимиты по току: Общий максимальный ток составляет 16 А на фазу. Розетки C13 рассчитаны на ток до 10 А, а C19 — до 16 А, однако их одновременное потребление жестко лимитировано номиналом вводного автомата группы.

2. Защита и безопасность

• Встроенный автомат (Breaker): Модификация с индексом «B» оборудована автоматическим выключателем для защиты от перегрузок и коротких замыканий. Рекомендуется устанавливать PDU так, чтобы к органам управления автомата оставался оперативный физический доступ для ручного перезапуска.
• Класс защиты IP20: Корпус устройства защищен от попадания твердых частиц диаметром более 12 мм (например, пальцев), но совершенно не защищен от влаги. Эксплуатация допускается только в сухих технологических помещениях.

3. Требования к климату

• Температурный режим: Диапазон рабочих температур строго составляет от +5 °C до +40 °C. Внутри закрытого серверного шкафа при высокой плотности оборудования температура может локально превышать этот лимит, поэтому важно настроить эффективный отвод тепла (коридорное охлаждение или блоки вентиляторов).
• Влажность: Не допускается образование конденсата на алюминиевом корпусе и контактах розеток.

4. Физический монтаж (Zero-U)

• Вертикальное размещение: Длина корпуса PDU составляет около 1.8–1.9 метра. Он крепится вертикально на профили или раму шкафа с помощью штатных кронштейнов. Преимущество Zero-U монтажа заключается в том, что устройство не занимает полезные монтажные юниты для серверов
• Кабель-менеджмент: Учитывая подключение до 36 шнуров питания, заранее продумайте их фиксацию (например, стяжками или органайзерами Velcro). Большой вес свисающих кабелей не должен создавать изламывающее усилие на розетках PDU. Для надежности рекомендуется использовать шнуры питания с замками (Locking IEC).
• Радиус изгиба ввода: Вводной кабель имеет внушительное сечение 5х4.0 мм². При укладке на дне шкафа или в кабельном лотке избегайте его резких перегибов, чтобы не повредить изоляцию и медные жилы.

Технические характеристики Hyperline SHE-30IEC-6BIEC-B-3x16-3PVR

• Вариант исполнения   вертикальный
• Количество фаз   3-фазный
• Входное напряжение (ном.)   380 В
• Выходное напряжение (ном.)   230 В
• Количество розеток   36.0000
• Количество и тип розеток   30 х IEC 320 C13 6 x IEC 320 C19
• Тип подключения   кабель питания 3м с вилкой IEC 60309 (3P+N+E)
• Тип вилки кабеля питания   IEC 60309 (3P+N+E)
• Сечение кабеля питания   5x4.0
• Длина кабеля питания   3.0000 м
• Длина, мм   1778
• Степень защиты   IP20
