Описание Hyperline SHE-36IEC-6BIEC-3x16-3PVR

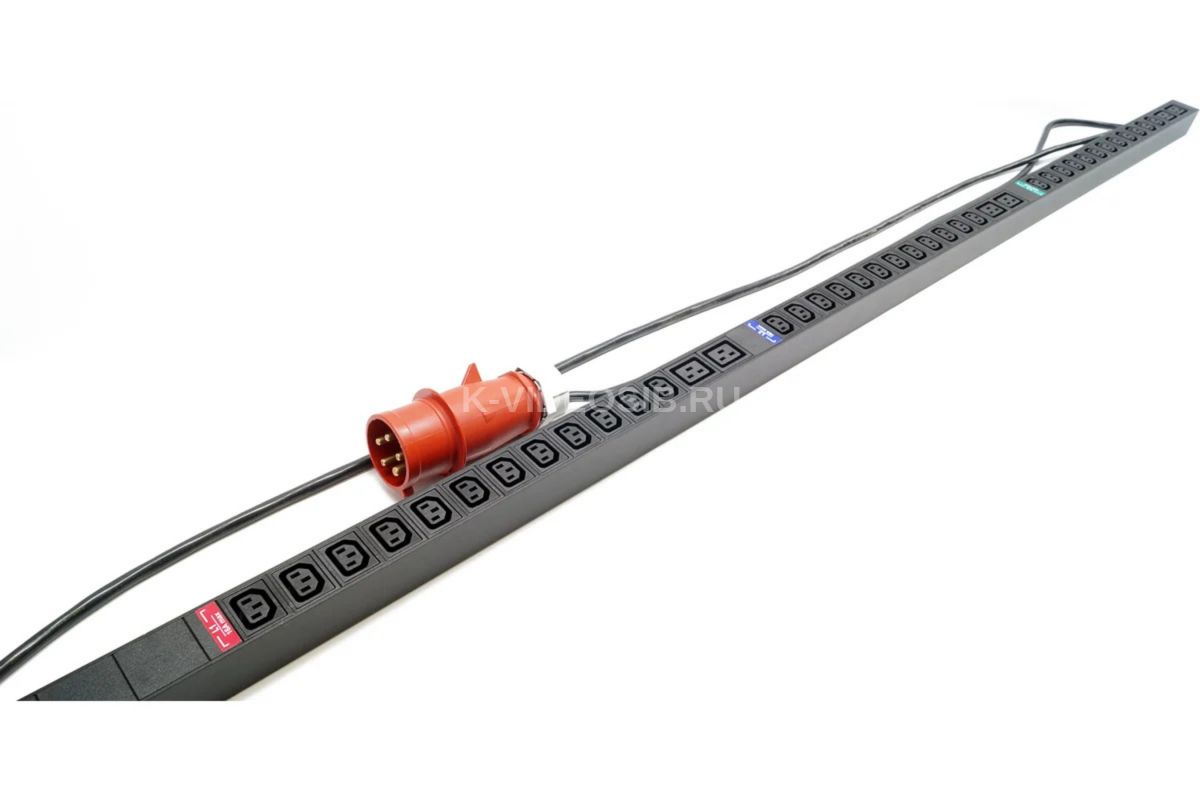

Hyperline SHE-36IEC-6BIEC-3x16-3PVR — это профессиональный вертикальный блок силовых розеток (PDU) базового типа, предназначенный для распределения электроэнергии в серверных шкафах и стойках.

Благодаря форм-фактору Zero-U, он монтируется вертикально вдоль рамы шкафа, не занимая полезного монтажного пространства (юнитов) для серверов

Электрические параметры и балансировка нагрузки

• Трехфазное подключение: Блок рассчитан на номинальное входное напряжение 380 В и подключается через пятипиновую промышленную вилку IEC 60309 (3P+N+E) на 16 А.
• Балансировка фаз: Нагрузка 3x16 означает, что суммарный ток распределяется по трем фазам (максимум по 16 А на каждую). При подключении серверов и сетевого оборудования важно распределять устройства между розетками равномерно, чтобы избежать перекоса фаз.
• Предел мощности на разъем:
  • Розетки IEC 320 C13 (36 шт.) рассчитаны на ток до 10 А каждая.
  • Розетки IEC 320 C19 (6 шт.) предназначены для более мощного оборудования (блейд-серверы, ИБП) и выдерживают до 16 А.
  • Важно: Суммарный ток одновременно подключенных приборов по одной фазе не должен превышать 16 А, иначе сработает встроенный автоматический выключатель.

Монтаж и габариты (Zero-U)

• Вертикальное размещение: Длина корпуса составляет 1778 мм (с креплениями может достигать 1918 мм). Блок устанавливается вертикально на заднюю или боковую раму шкафа по технологии Zero-U. Это позволяет экономить монтажное пространство, не занимая полезные юниты внутри стойки.
• Организация кабелей: Из-за высокой плотности портов (42 кабеля питания в одном месте) рекомендуется заранее продумать кабельные организаторы. Тяжелые шнуры не должны висеть на разъемах, чтобы избежать случайного отключения или излома гнезд.
• Вводной кабель: PDU укомплектован толстым 3-метровым кабелем сечением 5х4.0 мм². Радиус его изгиба при прокладке внутри шкафа должен быть плавным, без заломов.

Климатические условия и защита

• Температурный режим: Эксплуатация разрешена строго в диапазоне от +5 °C до +40 °C. Блок предназначен для чистых серверных помещений с контролируемым климатом.
• Влажность: Максимально допустимая относительная влажность воздуха составляет 80% (без выпадения конденсата).
• Класс защиты IP20: Корпус из анодированного алюминия защищает внутренние элементы от попадания пальцев и крупных предметов, но абсолютно не защищен от влаги и мелкой пыли. Не допускайте проведения влажной уборки рядом с работающим PDU и защищайте его от возможных протечек кондиционеров.

Технические характеристики Hyperline SHE-36IEC-6BIEC-3x16-3PVR

• Тип   блок розеток
• Напряжение   380 В
• Max ток   16 А
• Max нагрузка (Вт)   6000
• Материал   алюминий
• Степень защиты   IP20
• Цвет   черный
• Количество розеток   42 шт
• Сечение провода   5х4 мм²
• Длина кабеля   3 м
• Выключатель на корпусе   да
• Заземление   да
