Описание Hyperline UUTP8M-C5-S24-IN-LSZH-GY

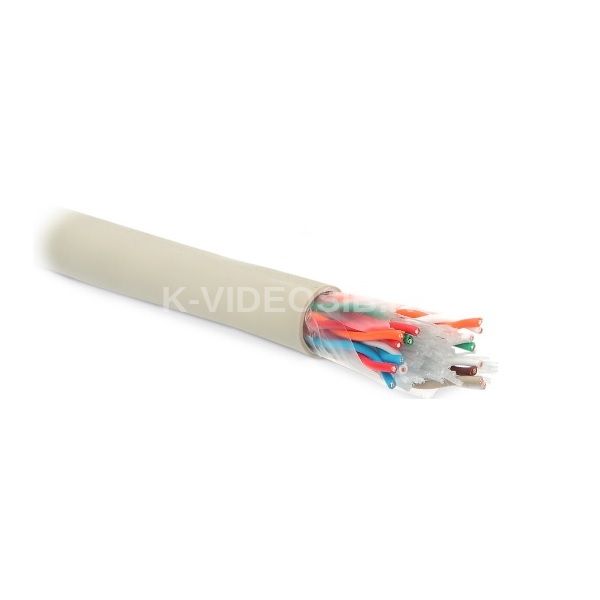

Hyperline UUTP8M-C5-S24-IN-LSZH-GY - кабель витая пара, неэкранированная U/UTP, категория 5, 8 пар (24 AWG), одножильный (solid), LSZH нг(А)-HF, –20°C - +75°C, серый.

Применение

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц

Поддерживаемые приложения

10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5

Особенности и преимущества

• Неэкранированный U/UTP кабель на 8 пар

• Токопроводящие жилы свободно уложены по 1 паре
• Сердечник кабеля обернут защитной бандажной пленкой
• Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
• Возможные варианты внешней оболочки: PVC / LSZH
• Однопроволочные жилы: 0,51 мм (24 AWG).

Соответствие стандартам

IEC 61156, IEE 802.3u (100BASE-TX) ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D) PVC FR (fl ame retardant): CM, UL-1581, IEC 60332-1 LSZH FR (fl ame retardant): IEC 60332-1, IEC 60754, IEC 61034

Технические характеристики Hyperline UUTP8M-C5-S24-IN-LSZH-GY

• Категория (TIA/EIA): 5

• Количество пар: 8 пар
• Конструкция экрана: U/UTP
• Цвет: серый
• Среда эксплуатации: внутри помещений (indoor)
• Внешний диаметр: 6.6 мм
• Температура эксплуатации: -20 °C ... +75 °C

Оболочка

• Тип внешней оболочки: LSZH (малодымный безгалогенный компаунд)
• Толщина оболочки: 0.8 мм

Проводник

• Конструкция проводников: однопроволочная (solid)
• Калибр AWG: 24 AWG
• Диаметр проводника в изоляции: 0.88 мм
• Изоляция проводников: полиэтилен высокой плотности (HDPE)
• Толщина изоляции проводников: 0.19 мм
• Материал проводников: медь электролитическая отожженная (BC)
• Номинальный диаметр проводника: 0,51 мм
• Сечение проводника: 0,205 кв. мм

Стандарты

• Пожаробезопасность IEC: IEC 60332-1: Не распространяет горение одиночный кабель
• Пожаробезопасность UL: UL 1581 VW-1
• Соответствие стандартам ANSI/TIA/EIA: ANSI/TIA/EIA-568-С.2

Габариты и вес

• Вес 1 км кабеля: 58 кг
• Дополнительные характеристики
• Допустимое растягивающее усилие (эксплуатация): 140 Н
• Минимальный радиус изгиба: 10 внешних диаметров кабеля
• Предельное отклонение по внешнему диаметру: 0,5 мм
• Совместим с приложениями: PBX ISDN Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T) ATM-155 Мбит/с 100VG-AnyLAN Token Ring Firewire другие приложения для кабельных систем категории 5e; эксплуатируется при частотах до 100 МГц

Особенности

• Бронирование: без брони

Эксплуатационные характеристики

• Срок службы: Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет.
• Фактический срок службы кабелей определяется техническим состоянием кабеля.
• Срок службы исчисляется с даты изготовления кабеля.
