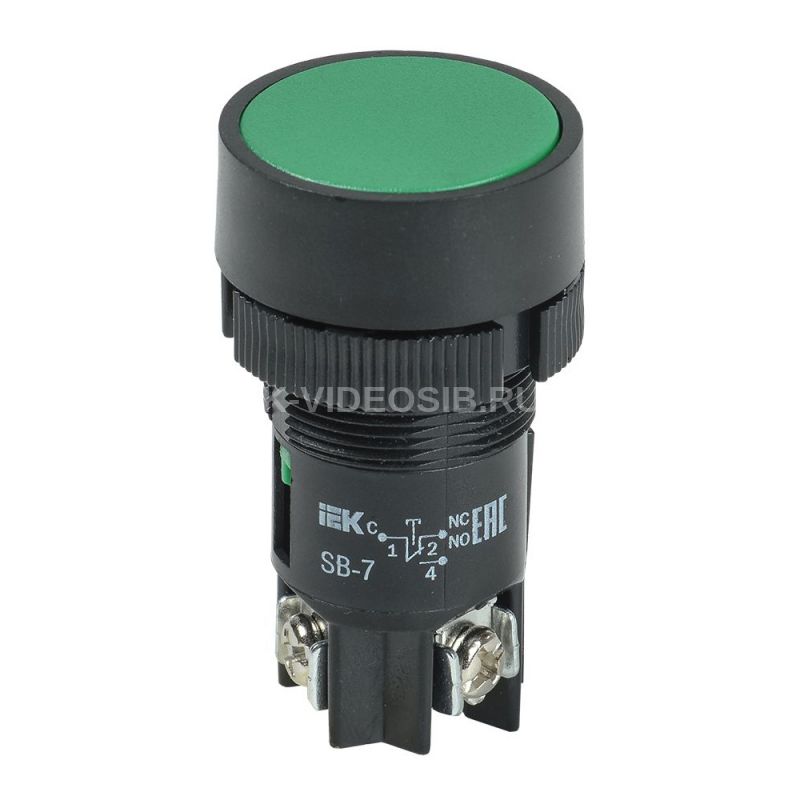

Описание IEK BBT40-SB7-K06

Преимущества

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Технические характеристики IEK BBT40-SB7-K06

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Нет Цвет кнопки    Зеленый Тип кнопки    Плоская (-ий) Тип лампы    Не применимо Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Нет Степень защиты - IP    IP40 Тип подключения    Винтовое соединение Номин раб напряжение, В    48/120/230/400/660 Количество нормально закрытых контактов    0 Количество управляющих элементов    1 Ширина по количеству модульных расстояний    - Высота проёма под измерительный прибор, мм    - Кол-во нормально замкнутых - НЗ контактов    0 Конструкция линзы    Нет С возможностью подсветки    Нет Количество нормально открытых контактов    0 Номин ток, А    0,6 ... 10 Ширина открытия, мм    - Кол-во норм разомкнутых - НО контактов    0 Количество переключающих контактов    1 Количество переключающих контактов    1 Напряжение питания лампы, В    -
