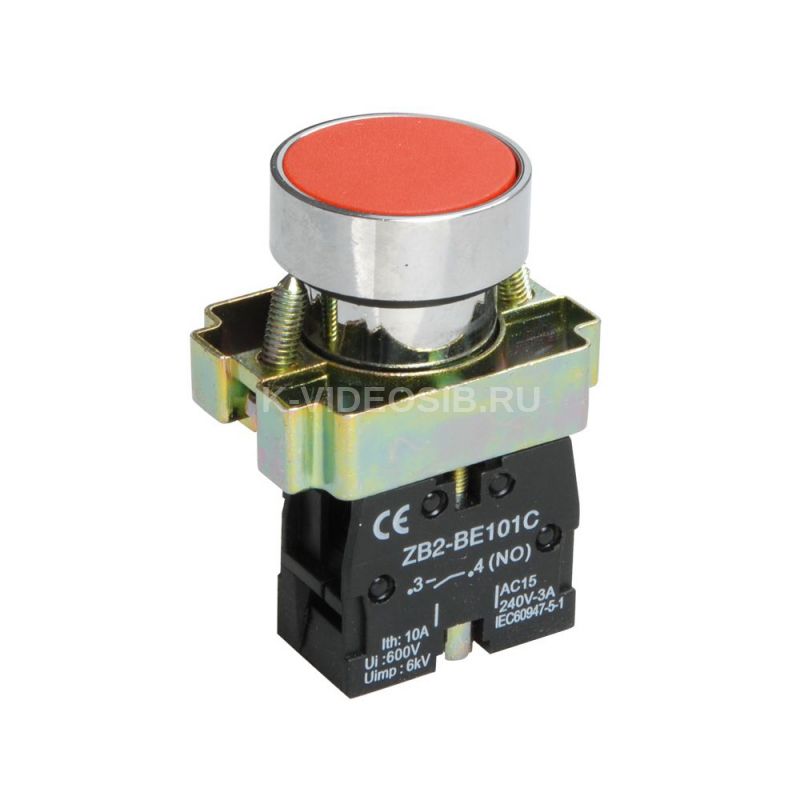

Описание IEK BBT60-BA-K04

Преимущества

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Технические характеристики IEK BBT60-BA-K04

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Нет Цвет кнопки    Красный Тип кнопки    Плоская (-ий) Тип лампы    Не применимо Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Нет Степень защиты - IP    IP40 Номин ток, А    0,6 ... 10 Кол-во норм разомкнутых - НО контактов    1 Количество управляющих элементов    1 Высота проёма под измерительный прибор, мм    - Количество переключающих контактов    0 Кол-во нормально замкнутых - НЗ контактов    0 Конструкция линзы    Нет Цоколь лампы    Не применимо Ширина открытия, мм    - Ширина по количеству модульных расстояний    - Количество нормально закрытых контактов    0 Количество нормально открытых контактов    1 Количество переключающих контактов    0 С возможностью подсветки    Нет Тип подключения    Винтовое соединение Напряжение питания лампы, В    - Номин раб напряжение, В    110/230/400/600
