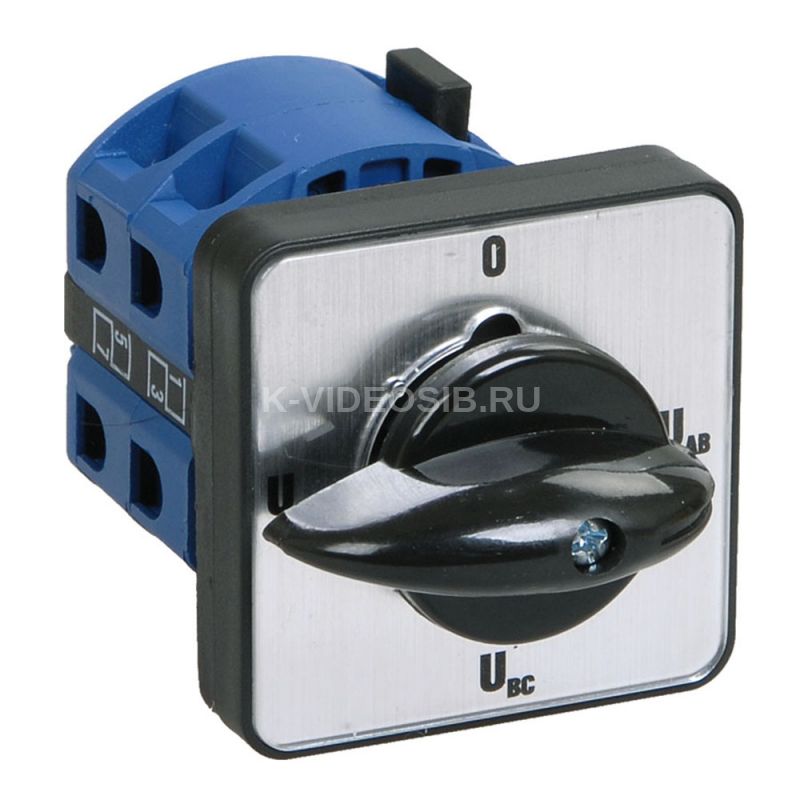

Описание IEK BCS14-010-4

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

ПРЕИМУЩЕСТВА

• Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
• Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
• Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
• - минимальное электрическое сопротивление замкнутого контакта;
• - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
• - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
• - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
• - большой ресурс работы (количество переключений до отказа).

Технические характеристики IEK BCS14-010-4

Обозначение положений    IEK_V0000158 Количество полюсов    4 Номин тепловой ток Ith, А    10 Конструктивное исполнение    IEK_V0000165 Тип элемента управления    Поворотная позиционная ручка (с фиксацией) Кол-во вспомогат норм разомкнутых-НО конт    0 Кол-во вспомогат норм замкнутых-НЗ конт    0 С нейтральной позицией - ОТКЛ    Да Размер передней панели    48х48 мм Номин напряжение изоляции Ui, В    660 Номин рабочий ток Ie при АС-23 230 В, А    7,5 Номин мощность при AC-4 230 В, кВт    0,37 Макс допустимое раб напряжение Ue AC, В    400 Номин мощность при AC-4 400 В, кВт    0,55 Температура эксплуатации, °C    -25...40 Тип подключения силовой электрич цепи    Винтовое соединение Функции переключателя    Многоступенчатый переключатель Номин мощность при AC-23 230 В, кВт    3/0,8 Кол-во позиций переключения    4 Класс защиты от поражения электрическим током    EV000583 Номин рабочий ток Ie при AC-15 230 В, А    2,5 Ток предохранителя qG, А    20 Цвет    EV000206 Номин рабочий ток Ie при АС-2 230 В, А    7,5 Номин мощность при AC-3 230 В, кВт    1,5 Подходит для монтажа на передней стенке    Да Номин мощность при AC-2 230 В, кВт    2,5 Номин мощность при AC-2 400 В, кВт    3,7 Электр износостойкость, млн циклов    0,03 Подходит для промежуточного монтажа    Да С блоком управления    Нет Мех износостойкость, млн циклов    0,1 Номин напряжение, В    230/400 Модульное исполнение    Нет Степень защиты - IP сторона контактов    EV006404 Номин мощность при AC-3 400 В, кВт    2,2 Номин рабочий ток Ie при АС-2 400 В, А    7,5 Номин мощность при AC-23 400 В, кВт    5/1,7 Подходит для напольного монтажа    Нет Номин рабочий ток Ie при АС-15 400 В, А    1,5 Подходит для установки в распредел платы    Нет Степень защиты - IP передняя сторона    IP20 Номинальная способность к присоединению, мм²    1,5 С возвратом в нейтральное положение    Нет Номин рабочий ток Ie при АС-23 400 В, А    7,5 В сборе в корпусе    Нет Номин рабочий ток Ie при АС-21 АС-22 400 В, А    10 Возможно измер между фазой и нейтралью    Да Номин импульсное выдерживаемое напряжение, кВ    4 Фиксация положения переключателя    Да Номин рабочий ток Ie при АС-21 АС-22 230 В, А    10 Номин рабочий ток Ie при АС-4 230 В, А    1,75 Номин раб напряжение AC контактов, В    230; 400 Тип изделия/компонента    Кулачковый переключатель Тип выключателя    Многоступенчатый переключатель Номин рабочий ток Ie при АС-4 400 В, А    1,75 Номин продолжительный ток Iu, А    10.0 Диаметр отверстия, мм    7.5 Номин рабочий ток Ie при АС-3 400 В, А    5,5 Конструкция прибора    Встраиваемое устройство Номин рабочий ток Ie при АС-3 230 В, А    5,5
