Описание IEK CLP10-050-050-100-3-M-HDZ

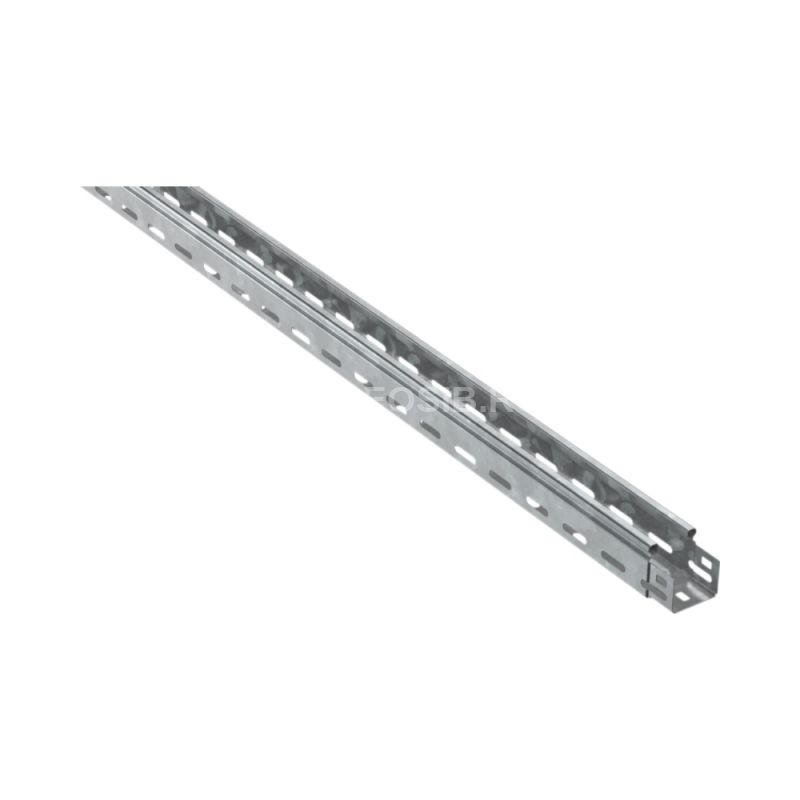

ESCA Лоток перфорированный 50х50х3000-1,0 HDZ IEK.

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.

ПРЕИМУЩЕСТВА

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Технические характеристики IEK CLP10-050-050-100-3-M-HDZ

Тип лотка    Перфорированный Ширина, мм    50 Высота, мм    50 Толщина материала, мм    1 Длина, мм    3000 Защитное покрытие поверхности    Покрытие методом горячего погружения Номер цвета RAL    7047 Перфорированная боковая стенка    Да Вес, кг на м п    1.34 Материал    Сталь Нержавеющая сталь травлёная    Нет Цвет    Светло-серый Подходит для обеспеч целостности цепи    Да Перфорация в основании для монтажа    Да Исполнение для больших расст-усиленный    Нет НАТО монтажные отверстия    Да Модель или исполнение    Интегрированный разъем Вид или марка материала    Прочее
